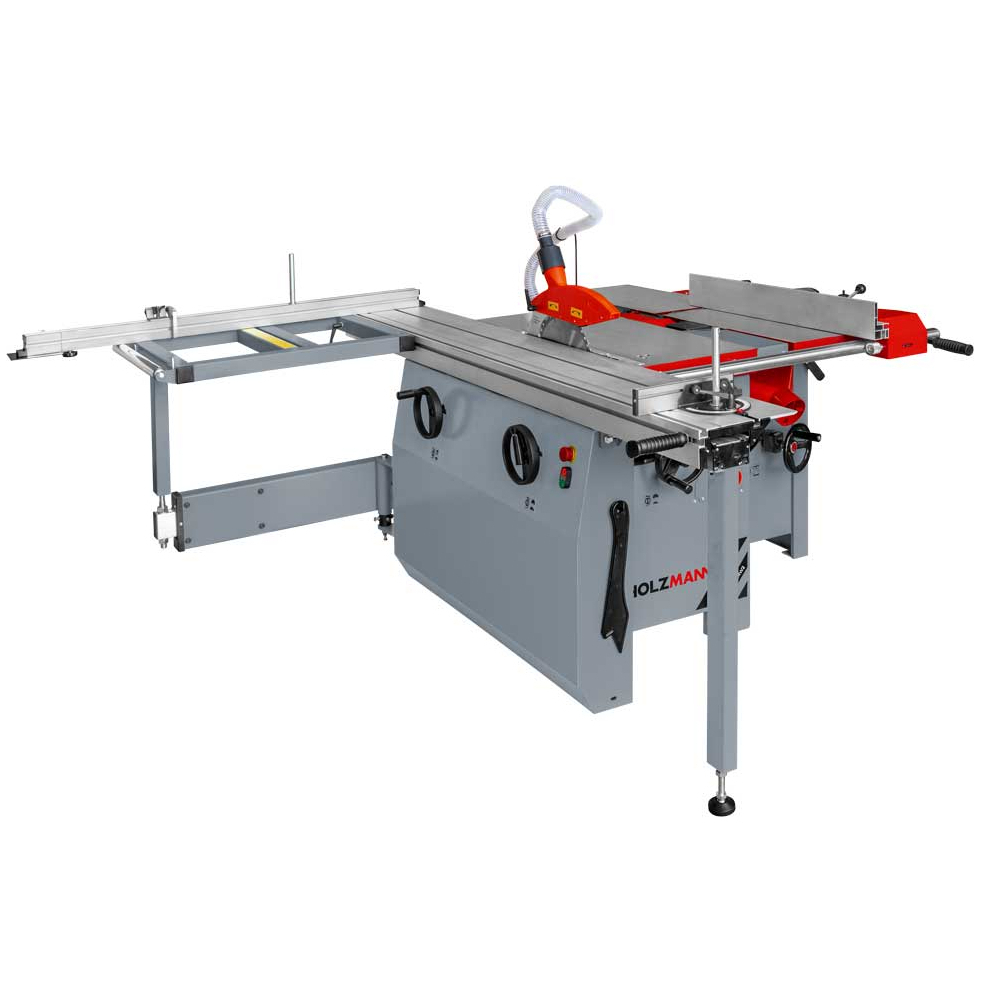

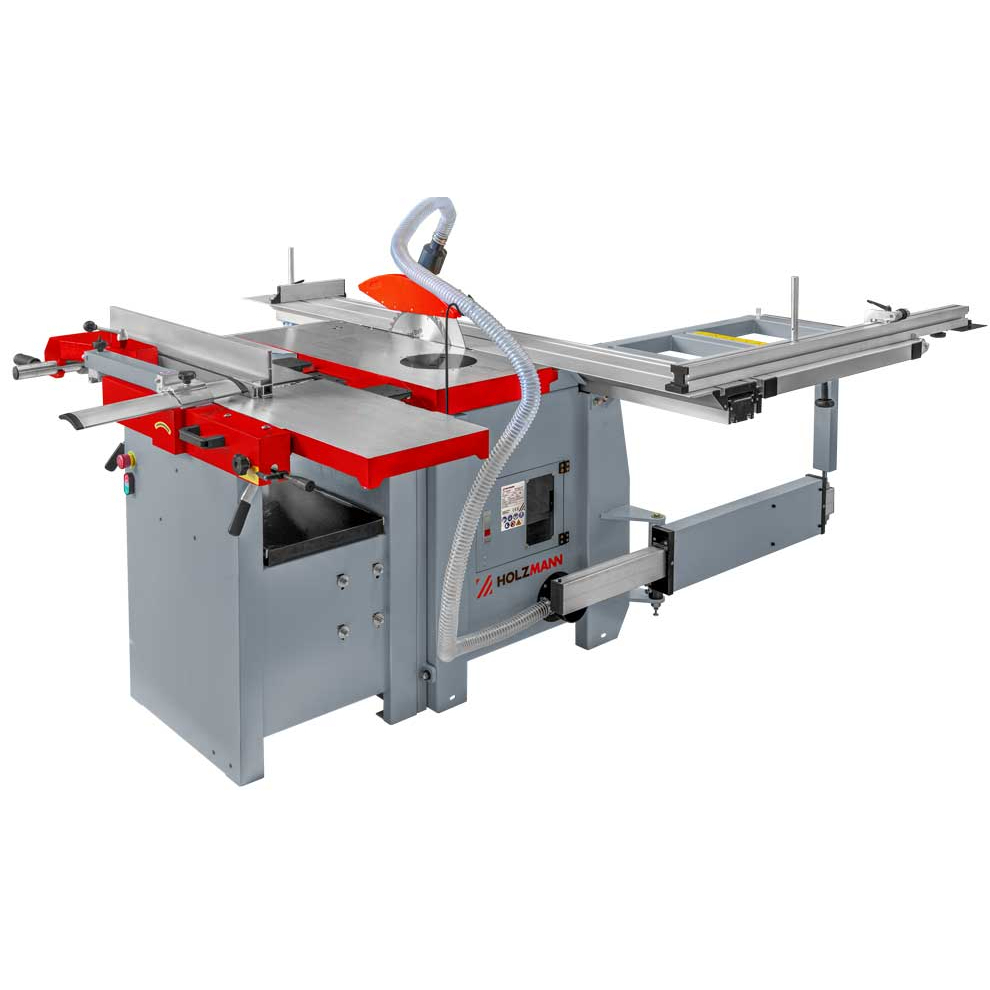

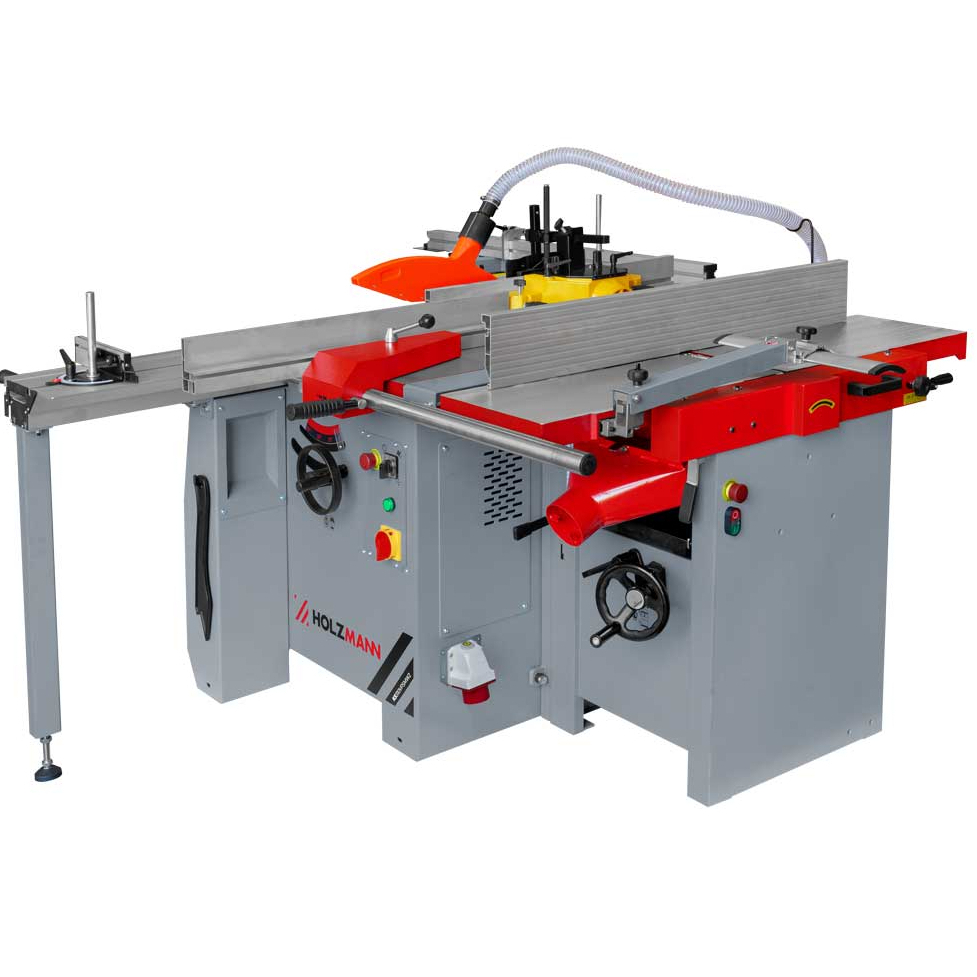

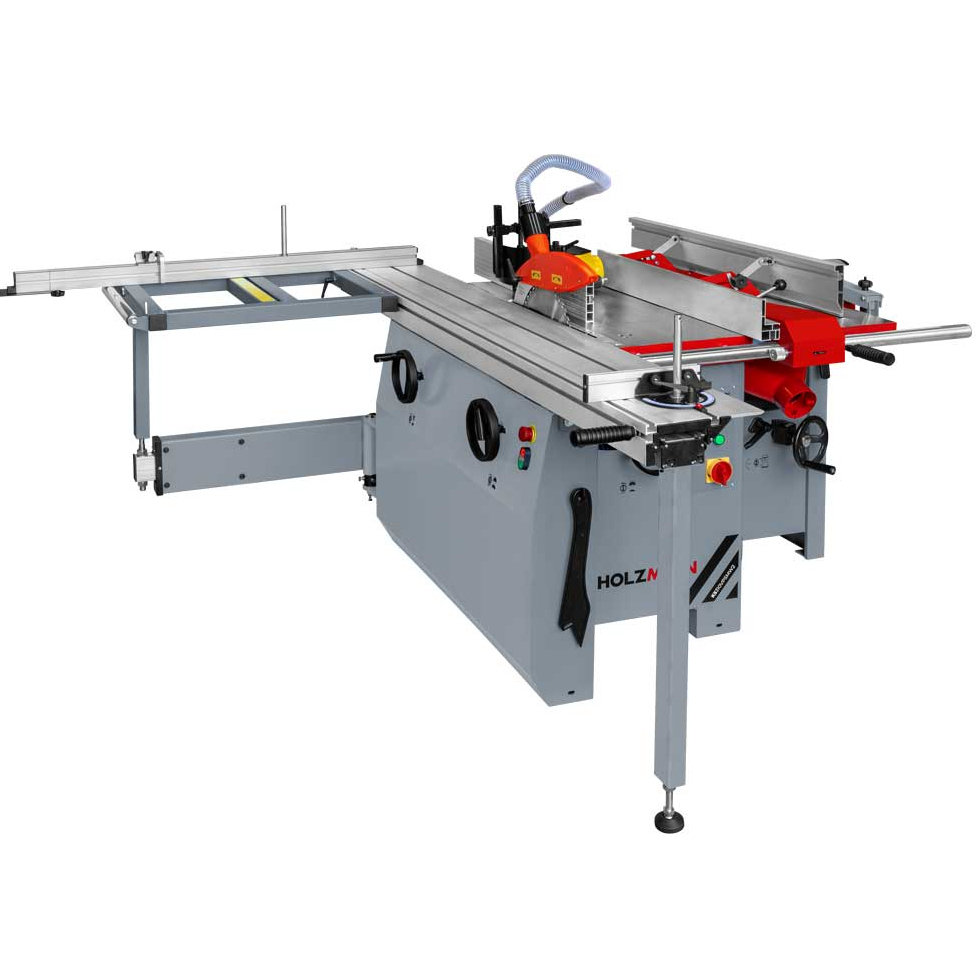

Kombinovaný stroj Holzmann K5310VPSMW2_400V

Holzmann K5310VPSMW2_400V spojuje kotoučovou pilu s předřezem, spodní frézku, srovnávací hoblovku a tloušťkovací protahovačku v jednom stroji. Je vhodný pro menší truhlářské dílny a náročné domácí uživatele, kteří potřebují připravovat řezivo, dělit materiál a obrábět hrany bez rozmístění několika samostatných strojů. Pátou operaci, dlabání, lze doplnit volitelným zařízením HOB310ECOLL.

Model s napájením 400 V / 50 Hz má tři samostatné motory: pila a frézka disponují výkonem po 3 000 W, hoblovací jednotka výkonem 2 200 W. K hlavní výbavě patří formátovací stůl dlouhý 2 000 mm, pilový kotouč o průměru 315 mm, předřezový kotouč a spirálový hoblovací válec s 30 otočnými žiletkami.

Pila s předřezem a formátovacím stolem

Pilová jednotka umožňuje řezat do výšky 100 mm při kolmém řezu a 80 mm při naklopení na 45°. Náklon kotouče se nastavuje ručním kolem. Stroj využijete pro podélné dělení prken a hranolů i pro přípravu dílců, které vyžadují šikmou řeznou plochu.

Předřezový kotouč pomáhá omezit vytrhávání spodní povrchové vrstvy při dělení povrchově upravených desek. Pro výslednou kvalitu řezu je důležité jeho správné seřízení vůči hlavnímu kotouči a volba vhodného ozubení podle materiálu. Hlavní i předřezový kotouč jsou součástí dodávky.

Formátovací stůl o rozměrech 2 000 × 270 mm doplňuje výložníkový stůl a příčný doraz s rozsahem 1 225–2 320 mm. Tato sestava poskytuje oporu při vedení rozměrnějších dílců. Maximální řezná délka je 2 000 mm a šířka řezu u podélného pravítka dosahuje 780 mm.

Srovnávání a tloušťkování se spirálovým válcem

Hoblovací část pracuje se spirálovým válcem se dvěma drážkami a 30 otočnými žiletkami. Při poškození jednotlivého ostří lze řešit konkrétní žiletku bez výměny celé sady dlouhých hoblovacích nožů. Osazené žiletky mají rozměr 15 × 15 × 2,5 mm.

Při srovnávání slouží stůl o rozměrech 1 300 × 310 mm a doraz nastavitelný v rozsahu 90–45°. Připravíte tak rovnou referenční plochu a navazující hranu před dalším opracováním. Maximální úběr při srovnávání činí 3 mm.

Pro následné tloušťkování nabízí stroj pracovní šířku 300 mm, průchozí výšku až 225 mm a maximální úběr 4 mm. Připojitelný posuv dosahuje rychlosti až 5,5 m/min. Protah využijete při přípravě více dílců na shodnou tloušťku, například pro rámy, nábytkové součásti nebo dílenské výrobky.

Spodní frézka pro profily a opracování hran

Frézovací jednotka má vřeteno o průměru 30 mm a čtyři volitelné rychlosti: 3 000, 6 000, 8 000 a 10 000 ot./min. Otáčky lze přizpůsobit použitému nástroji a obráběcí operaci v mezích povolených výrobcem frézy. Jednotka slouží k profilování a opracování hran s odpovídajícím frézovacím nástrojem.

Zdvih vřetena činí 100 mm. Maximální průměr nástroje nad stolem i nástroje zapuštěného pod úroveň stolu je 180 mm. Při sestavování výbavy proto vybírejte frézy podle upínacího průměru, rozměrových limitů a dovolených otáček.

Hlavní výhody pro dílnu

• Několik operací na jednom místě – řezání, frézování, srovnávání a tloušťkování.
• Tři samostatné motory pro pilovou, frézovací a hoblovací jednotku.
• Formátovací stůl dlouhý 2 000 mm s výložníkem pro podepření větších dílců.
• Předřezová jednotka pro omezení vytrhávání spodní vrstvy desek.
• Spirálový hoblovací válec s jednotlivě vyměnitelnými žiletkami.
• Volba pracovní funkce otočným přepínačem.
• Možnost rozšíření o dlabací zařízení HOB310ECOLL.

Obsah dodávky a volitelné rozšíření

Součástí dodávky je kombinovaný stroj a následující vybavení:

• pilový kotouč s tvrdokovovými zuby 315 × 30 × 3,0/2,2 mm,
• předřezový kotouč Ø 100 × 20 × 3,2–4,1 mm,
• odsávací hadice mezi krytem pilového kotouče a připojovacím hrdlem,
• 30 předmontovaných otočných žiletek 15 × 15 × 2,5 mm.

Součástí stroje je také posuvný formátovací stůl s výložníkovým stolem a příčným dorazem. Dlabací zařízení HOB310ECOLL je volitelné příslušenství a objednává se samostatně. Umožňuje rozšířit stroj o další operaci pro výrobu truhlářských spojů.

Co připravit před umístěním stroje

Kombinované provedení soustředí několik pracovišť do jedné sestavy, přesto potřebuje volný prostor pro pohyb formátovacího stolu a podávání dlouhých dílců při hoblování. Rozvržení dílny proto přizpůsobte také velikosti materiálu, se kterým budete běžně pracovat. Pro připojení odsávání jsou připravena hrdla o průměrech 100, 100 a 40 mm. Dodaná propojovací hadice krytu pily nenahrazuje odsávací zařízení.
