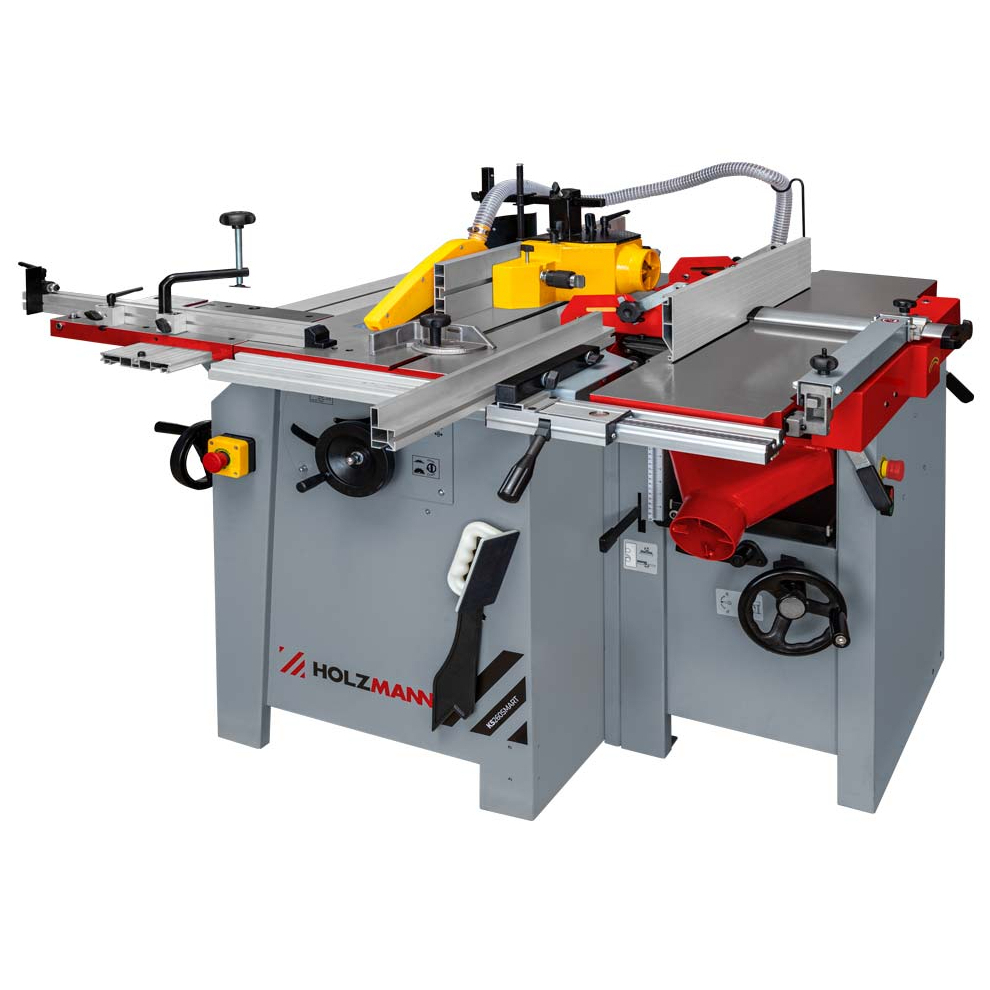

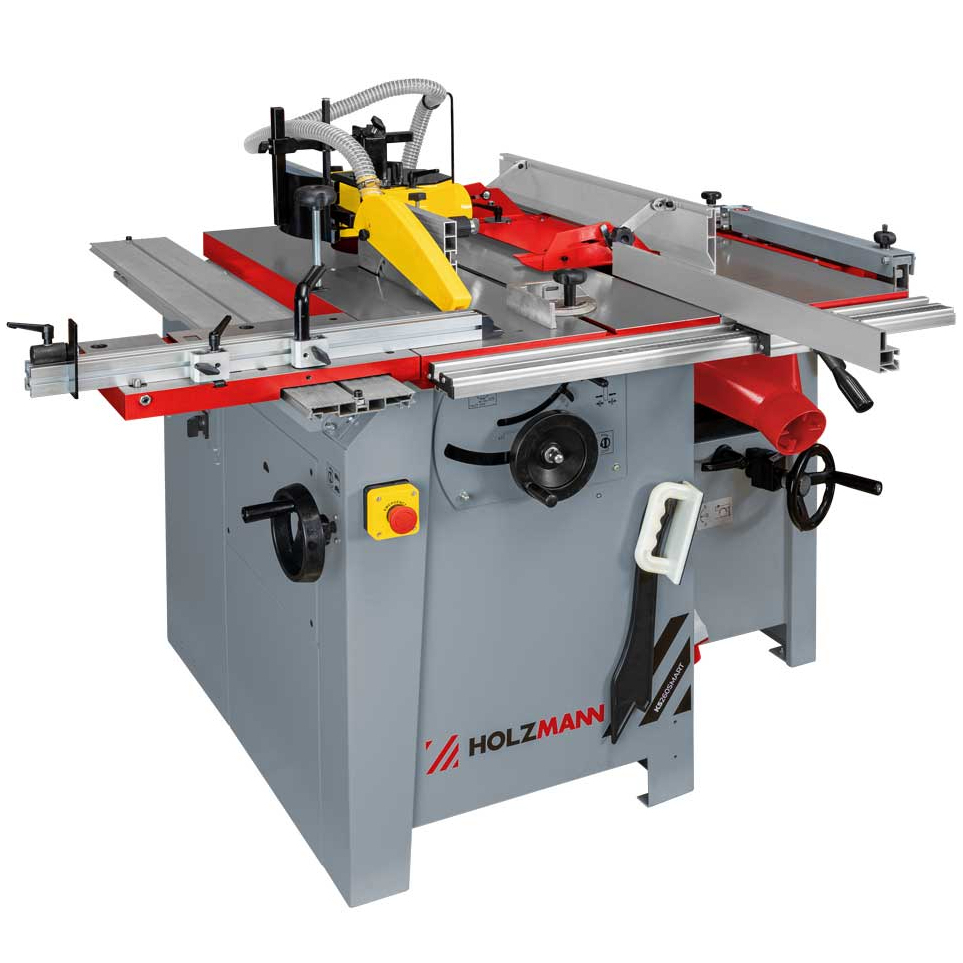

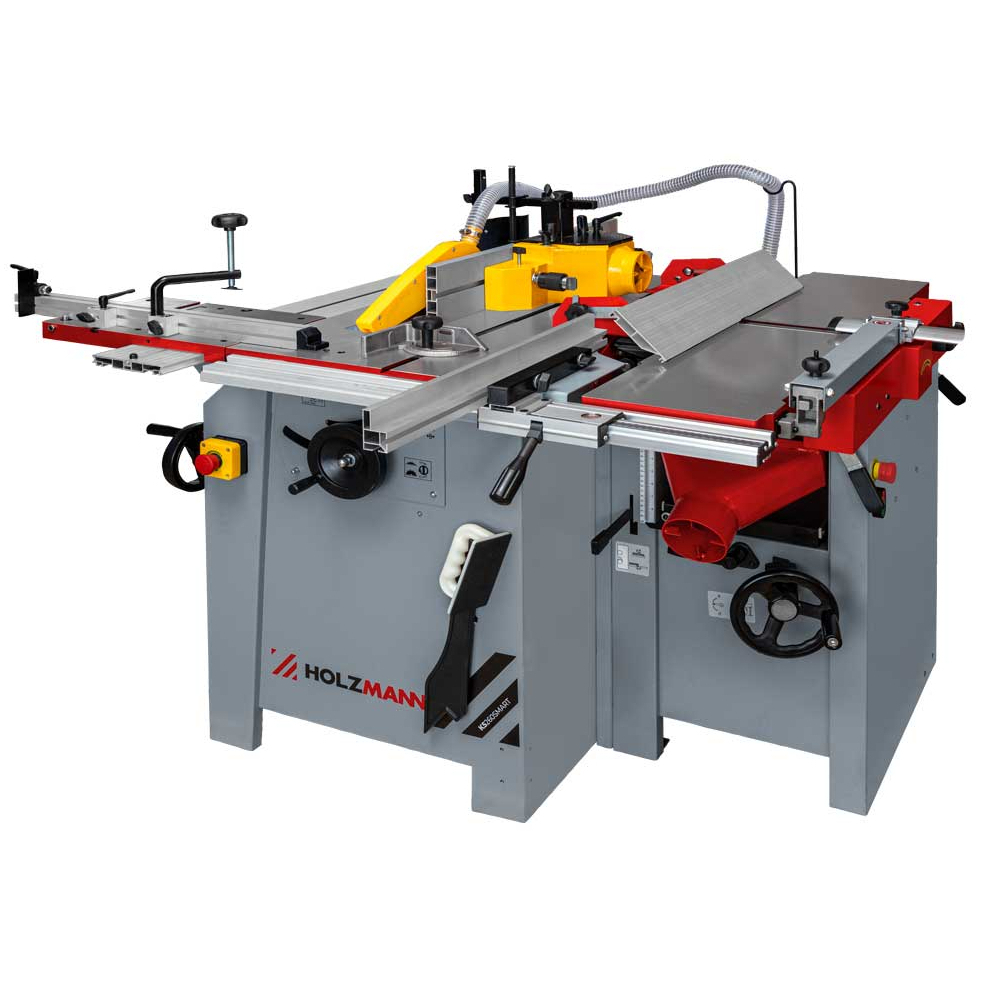

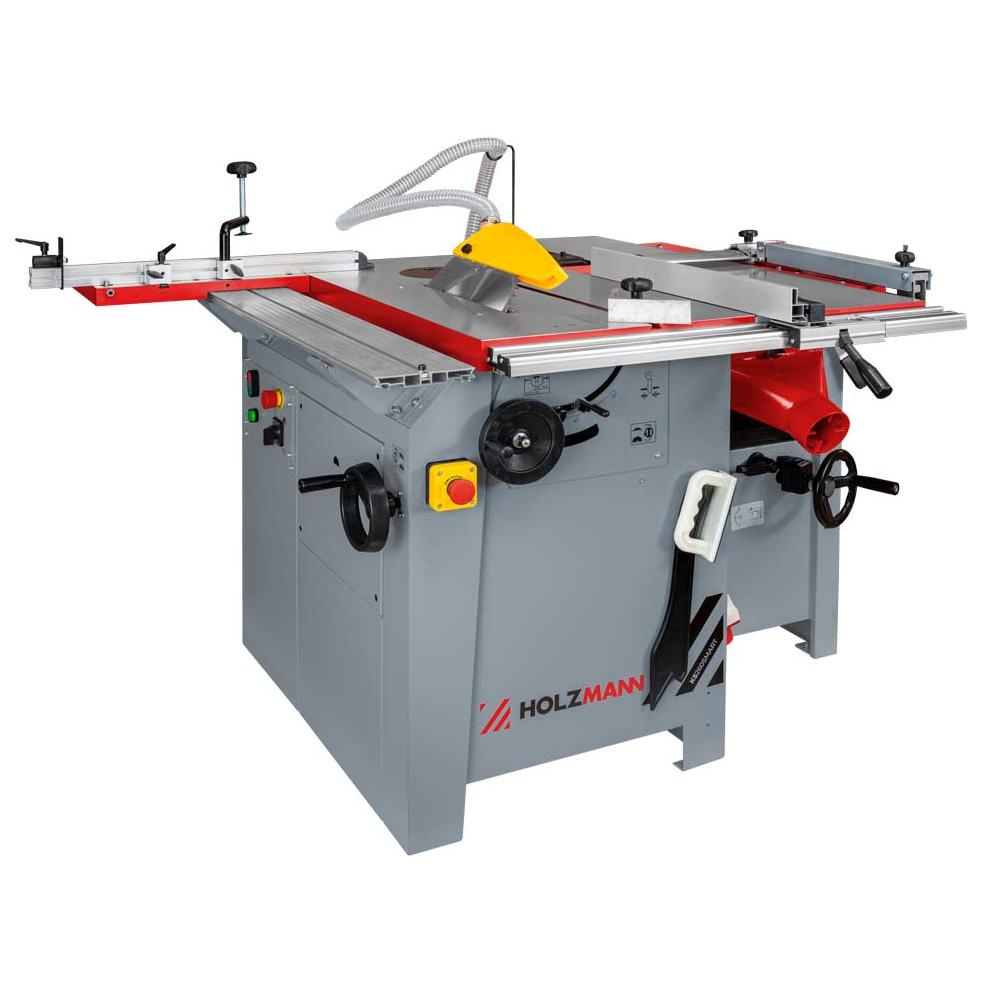

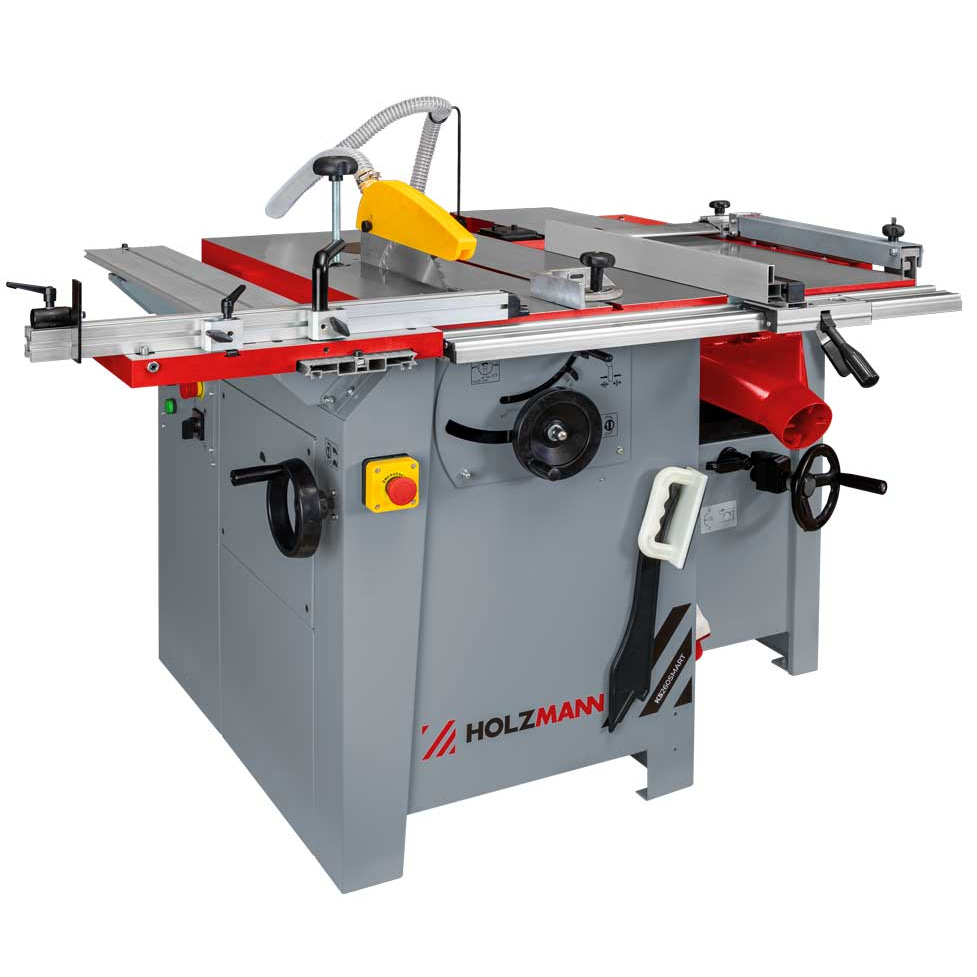

Kombinovaný stroj Holzmann K5260SMART_230V

Holzmann K5260SMART_230V soustřeďuje řezání, spodní frézování, srovnávání a tloušťkování do jednoho stroje s napájením 230 V. Je vhodný pro domácí truhlářskou dílnu a menší pracoviště, kde chcete připravovat masivní dřevo, dělit přířezy a opracovávat hrany bez instalace několika samostatných zařízení. Pátou operaci, dlabání, lze doplnit volitelným zařízením HOB310ECOLL.

Výbavu tvoří hoblovací válec se třemi klasickými noži, pilový kotouč o průměru 254 mm a kompaktní posuvný stůl 400 × 250 mm. Jednotlivé obráběcí části mají vlastní motory: pila a hoblovka disponují výkonem po 2 200 W, spodní frézka výkonem 1 500 W. Pracovní funkce se volí otočným přepínačem.

Srovnávání ploch a hran se třemi hoblovacími noži

Srovnávací část nabízí pracovní šířku 260 mm a stůl o rozměrech 1 090 × 260 mm. Využijete ji pro vytvoření rovné referenční plochy a navazující hrany před dalším opracováním. Doraz o rozměrech 700 × 123 mm je nastavitelný v rozsahu 90–45°, takže umožňuje také přípravu hran pod úhlem.

Válec o průměru 70 mm pracuje při 5 500 ot./min a je osazen třemi hoblovacími noži 260 × 25 × 3 mm. Nože jsou již předmontované. Maximální úběr při srovnávání činí 3 mm; při práci jej přizpůsobte šířce dílce, vlastnostem dřeva a požadovanému povrchu.

Protah pro přípravu dílců na shodnou tloušťku

Po srovnání výchozí plochy můžete materiál opracovat v tloušťkovací části. Protah zpracovává dílce do šířky 258 mm a výšky 225 mm, minimální průchozí výška je 5 mm. Je praktický při přípravě více prken, lišt nebo rámových součástí, které mají mít stejnou výslednou tloušťku.

Tloušťkovací stůl má rozměry 545 × 258 mm. Připojitelný posuv vede materiál rychlostí 7 m/min a maximální úběr dosahuje 4 mm. Nastavení tloušťky tak můžete využít pro postupné opracování celé série dílců před jejich rozměrovým dělením a sestavením.

Kotoučová pila s kompaktním posuvným stolem

Pilová jednotka používá kotouč 254 × 30 × 3,0/2,2 mm, který je součástí dodávky. Maximální výška řezu je 78 mm při kolmém nastavení a 63 mm při naklopení na 45°. Náklon se nastavuje ručním kolem v rozsahu 0–45°.

Hlavní stůl o rozměrech 920 × 500 mm doplňuje posuvný stůl 400 × 250 mm. Tento menší vozík pomáhá s vedením kompaktních obrobků při příčném řezání. Maximální řezná délka je uvedena 380 mm, šířka řezu u podélného pravítka dosahuje 710 mm. Při posuzování pracovního rozsahu proto rozlišujte příčné vedení na vozíku a podélné dělení u pravítka.

Spodní frézka pro profilování a opracování hran

Frézovací vřeteno má upínací průměr 30 mm a čtyři rychlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. S odpovídající frézou umožňuje opracování hran a vytváření profilů na dřevěných součástech. Otáčky vybírejte podle použitého nástroje a jeho dovoleného pracovního rozsahu.

Zdvih vřetena činí 110 mm. Nad stolem lze použít nástroj do průměru 180 mm, pod úroveň pracovní desky lze zapustit nástroj do průměru 160 mm. Při sestavování frézovací výbavy proto zohledněte upínání, průměr nástroje i jeho požadovanou polohu vůči stolu.

Hlavní přínosy pro menší dílnu

• Čtyři základní operace v jedné sestavě – řezání, frézování, srovnávání a tloušťkování.
• Jednofázové napájení 230 V pro dílny s odpovídajícím elektrickým přívodem.
• Tři vlastní motory pro pilovou, frézovací a hoblovací jednotku.
• Hoblovací válec se třemi předmontovanými noži.
• Kompaktní posuvný stůl 400 × 250 mm pro vedení menších dílců.
• Možnost doplnění dlabačky HOB310ECOLL a pojízdného podvozku UFEK5.

Obsah dodávky a volitelné příslušenství

Součástí dodávky je kombinovaný stroj a základní pracovní výbava:

• tvrdokovový pilový kotouč 254 × 30 × 3,0/2,2 mm,
• tři předmontované hoblovací nože 260 × 25 × 3 mm,
• posuvný stůl s vedením a příčným dorazem,
• podélné pravítko, úhlový doraz a přítlak obrobku,
• srovnávací doraz a ochranný kryt hoblovacího válce,
• frézovací doraz, ochranný kryt a přítlačné prvky,
• odsávací hadice krytu pilového kotouče,
• posouvací pomůcky, nastavovací měrka hoblovacích nožů a obslužné nářadí.

Dlabací zařízení HOB310ECOLL a pojízdný podvozek UFEK5 jsou volitelné příslušenství a objednávají se samostatně. Dlabačka rozšíří možnosti přípravy truhlářských spojů, podvozek usnadní změnu umístění stroje v dílně.

Příprava pracoviště a odsávání

Při rozmístění stroje ponechte volný prostor pro podávání delších dílců při srovnávání a tloušťkování i pro pohyb posuvného stolu. Elektrický přívod musí odpovídat jednofázovému napájení 230 V / 50 Hz. Myslete také na přístup k jednotlivým ovládacím místům při změně pracovní operace.

Odsávací soustava má zajistit průtok 1 080 m³/h a podtlak 1 020 Pa. Připojovací hrdla mají průměry 100, 100 a 32 mm. Dodaná hadice odvádí odpad od krytu pilového kotouče k přípojce; vlastní odsavač pilin se pořizuje samostatně.
