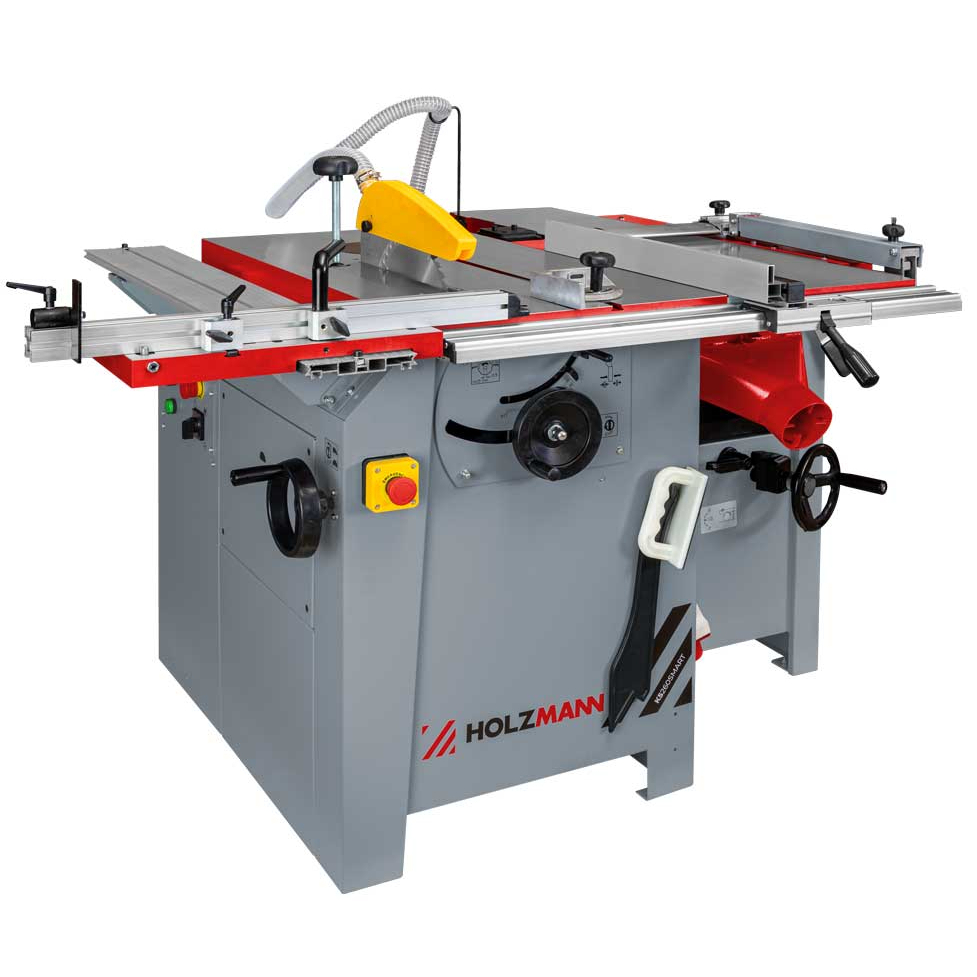

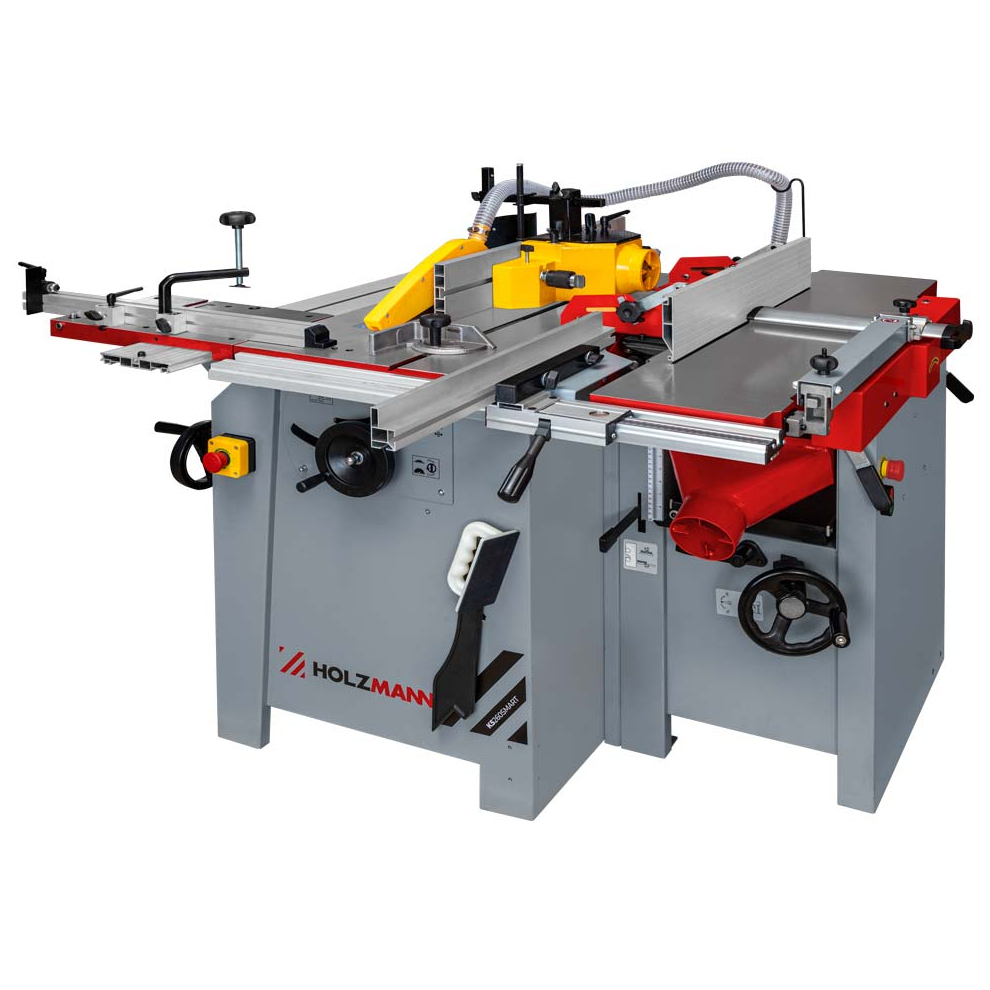

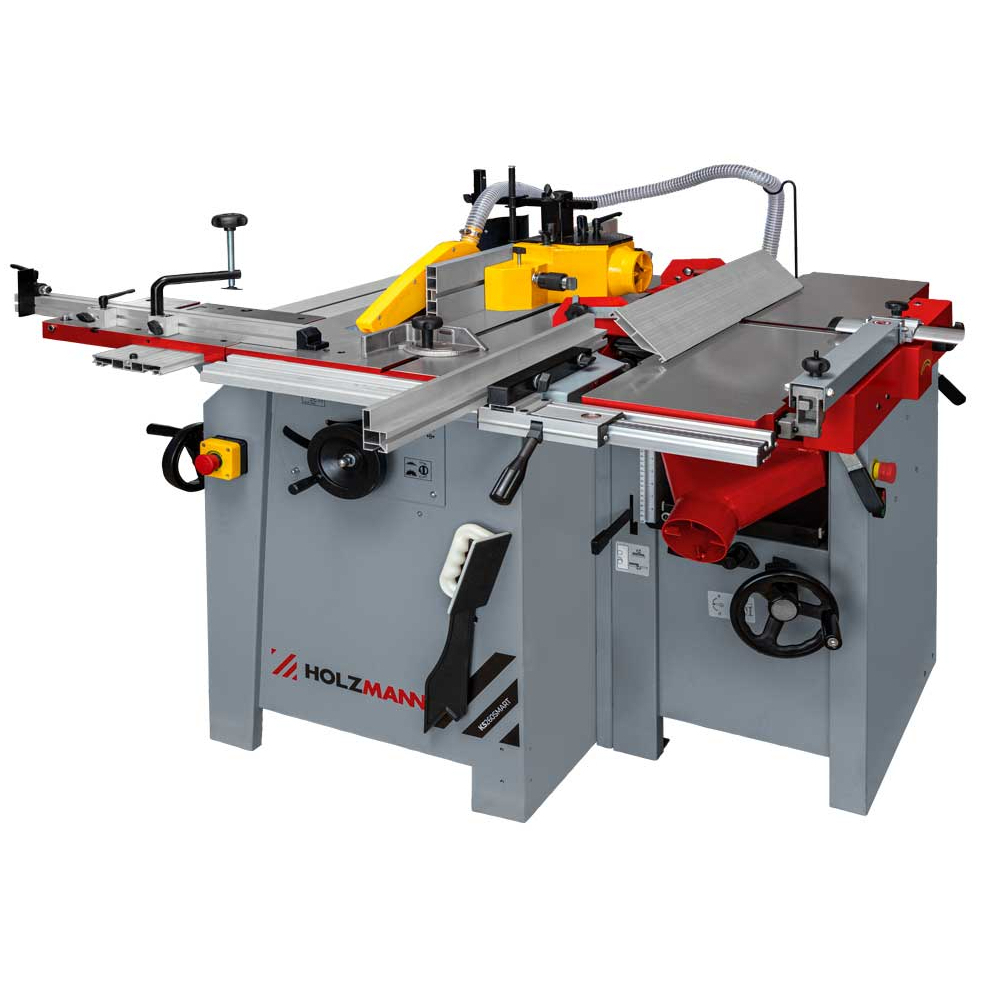

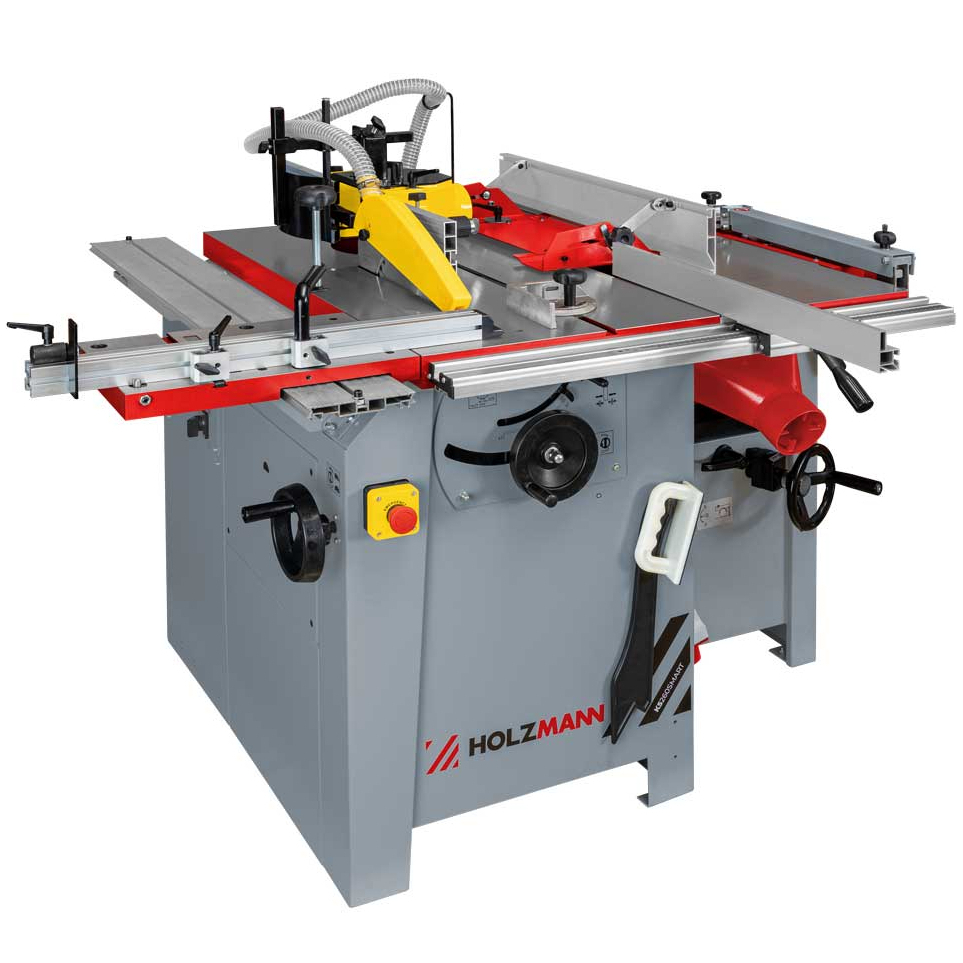

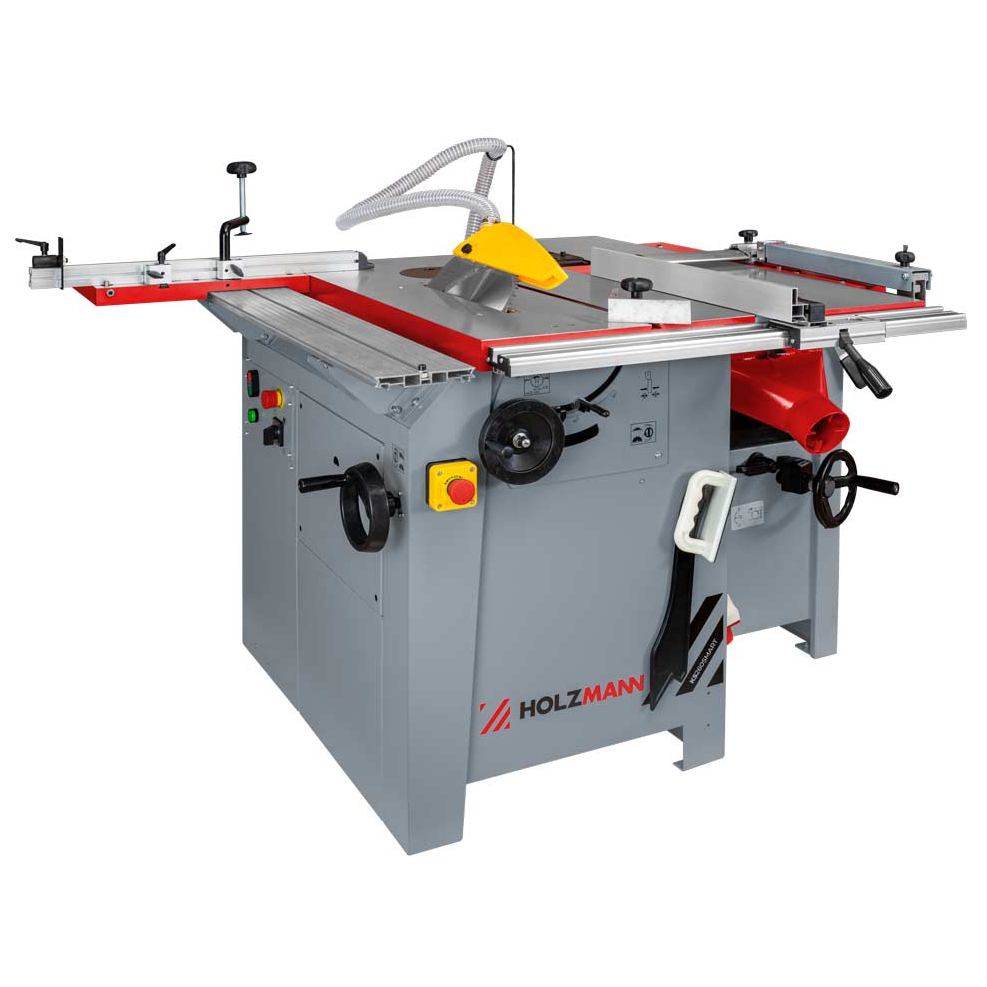

Kombinovaný stroj Holzmann K5260SMART_400V

Holzmann K5260SMART_400V je kombinovaný stroj pro dílny, které potřebují na jednom pracovišti řezat, frézovat, srovnávat a tloušťkovat dřevo. Spojuje kotoučovou pilu s kompaktním posuvným stolem, spodní frézku a hoblovku se třemi klasickými noži. Uplatní se při přípravě prken, lišt, rámových součástí a dalších truhlářských dílců.

Tato varianta vyžaduje třífázové napájení 400 V / 50 Hz. Pilová a hoblovací jednotka mají každá vlastní motor o výkonu 2 200 W, frézovací část pohání motor 1 500 W. Základní čtyři operace lze rozšířit o dlabání pomocí volitelného zařízení HOB310ECOLL.

Kompaktní pilová část pro rozměrové dělení

Pila pracuje s kotoučem o průměru 254 mm a upínacím otvoru 30 mm. Nabízí výšku řezu až 78 mm při kolmém nastavení a 63 mm při naklopení na 45°. Úhel kotouče se nastavuje ručním kolem v rozsahu 0–45°, takže lze připravovat také dílce se šikmou řeznou plochou.

Hlavní pracovní stůl má rozměry 920 × 500 mm a doplňuje jej posuvný stůl 400 × 250 mm. Kompaktní vozík s příčným dorazem slouží k vedení menších obrobků při příčném dělení. Maximální řezná délka je 380 mm, zatímco šířka řezu u podélného pravítka dosahuje 710 mm.

Tyto dva rozsahy posuzujte podle způsobu práce: příčné vedení na vozíku má jiné prostorové možnosti než podélné řezání u pravítka. Tvrdokovový kotouč 254 × 30 × 3,0/2,2 mm je součástí dodávky a otáčí se rychlostí 4 000 ot./min.

Srovnávací hoblovka se třemi klasickými noži

Hoblovací část používá tři nože o rozměrech 260 × 25 × 3 mm, které jsou předmontované na válci o průměru 70 mm. Válec pracuje při 5 500 ot./min. Toto provedení využijete při přípravě rovné výchozí plochy a navazující hrany před dalším opracováním masivu.

Pracovní šířka srovnávání činí 260 mm. Stůl o rozměrech 1 090 × 260 mm doplňuje doraz 700 × 123 mm, nastavitelný v rozsahu 90–45°. Maximální úběr při srovnávání je 3 mm. Při nastavování odběru zohledněte šířku materiálu, jeho vlastnosti a požadovanou kvalitu povrchu.

Tloušťkování pro opakovanou přípravu dílců

Protah umožňuje zpracovat obrobky do šířky 258 mm a výšky 225 mm. Minimální průchozí výška je 5 mm. Po vytvoření rovné referenční plochy tak můžete připravovat více prken, lišt nebo rámových součástí na stejnou tloušťku.

Tloušťkovací stůl má rozměry 545 × 258 mm. Připojitelný posuv vede materiál rychlostí 7 m/min a maximální úběr činí 4 mm. Protahovací funkce je praktická zejména při přípravě série dílců, u které potřebujete navázat rozměrové dělení a následné sestavení výrobku na jednotnou tloušťku materiálu.

Spodní frézka s volbou čtyř rychlostí

Frézovací jednotka je vybavena vřetenem o průměru 30 mm a čtyřmi rychlostmi: 1 400, 4 000, 6 000 a 9 000 ot./min. S vhodnou frézou umožňuje profilování a opracování hran. Otáčky nastavujte podle rozměru nástroje a jeho dovoleného pracovního rozsahu.

Zdvih frézovacího vřetena dosahuje 110 mm. Nad stolem lze použít nástroj do průměru 180 mm, pod úroveň pracovní desky lze zapustit nástroj do průměru 160 mm. Při výběru fréz proto porovnávejte nejen upínací otvor, ale také průměr a požadovanou polohu nástroje vůči stolu.

Hlavní přínosy pro dílnu

• Čtyři základní operace v jednom stroji – řezání, frézování, srovnávání a tloušťkování.
• Tři samostatné motory pro jednotlivé obráběcí jednotky.
• Hoblovací válec se třemi předmontovanými noži 260 × 25 × 3 mm.
• Kompaktní posuvný stůl pro vedení menších dílců.
• Volba pracovní funkce otočným přepínačem.
• Možnost doplnění dlabačky HOB310ECOLL a pojízdného podvozku UFEK5.

Obsah dodávky a volitelné příslušenství

Součástí dodávky je kombinovaný stroj a základní pracovní výbava:

• tvrdokovový pilový kotouč 254 × 30 × 3,0/2,2 mm,
• tři předmontované hoblovací nože 260 × 25 × 3 mm,
• posuvný stůl s vedením a příčným dorazem,
• podélné pravítko, úhlový doraz a přítlak obrobku,
• srovnávací doraz a ochranný kryt hoblovacího válce,
• frézovací doraz s ochranným krytem a přítlačnými prvky,
• odsávací hadice krytu pilového kotouče,
• posouvací pomůcky, nastavovací měrka hoblovacích nožů a obslužné nářadí.

Dlabací zařízení HOB310ECOLL a pojízdný podvozek UFEK5 jsou volitelné příslušenství a objednávají se samostatně. Dlabačka rozšíří možnosti výroby truhlářských spojů, podvozek usnadní změnu umístění stroje v dílně.

Příprava pracoviště a odsávání

Při rozmístění stroje ponechte prostor pro podávání delšího materiálu při srovnávání a tloušťkování i pro pohyb posuvného stolu. Přístup k ovládání jednotlivých jednotek musí zůstat volný také při změně pracovní operace. Elektrický přívod připravte pro třífázové napájení 400 V / 50 Hz.

Odsávací soustava má zajistit průtok 1 080 m³/h a podtlak 1 020 Pa. Stroj má přípojky o průměrech 100, 100 a 32 mm. Dodaná hadice propojuje kryt pilového kotouče s přípojkou; vlastní odsavač pilin se pořizuje samostatně.
