Kombinovaný stroj Holzmann K5260PSMW2_400V

Holzmann K5260PSMW2_400V je kombinovaný stroj pro řezání, spodní frézování, srovnávání a tloušťkování dřeva. Hodí se do menší truhlářské nebo domácí dílny, kde potřebujete zpracovat řezivo od prvního srovnání až po rozměrové dělení a opracování hran. Několik obráběcích jednotek soustřeďuje do společné sestavy, takže nemusíte pro každou operaci vyčlenit samostatný stroj.

Provedení vyžaduje třífázové napájení 400 V / 50 Hz. Pila a hoblovka mají každá vlastní motor o výkonu 2 200 W, spodní frézku pohání motor 1 500 W. Výbavu doplňuje posuvný formátovací stůl, spirálový hoblovací válec s 24 otočnými žiletkami a možnost připojení volitelné dlabačky HOB310ECOLL.

Od srovnání řeziva ke shodné tloušťce dílců

Srovnávací hoblovka nabízí pracovní šířku 260 mm a stůl o rozměrech 1 090 × 260 mm. Slouží k vytvoření rovné plochy a navazující hrany, od kterých se odvíjí další opracování. Doraz o rozměrech 700 × 123 mm lze nastavit v rozsahu 90–45°, takže umožňuje také srovnání hrany pod úhlem.

Spirálový válec má dvě drážky a 24 otočných žiletek 15 × 15 × 2,5 mm v provedení R150. Jednotlivá ostří lze řešit samostatně, což je praktické při místním poškození. Válec o průměru 70 mm se otáčí rychlostí 5 500 ot./min a maximální úběr při srovnávání činí 3 mm.

Po přípravě referenční plochy můžete použít tloušťkovací protahovačku. Ta zpracovává materiál do šířky 258 mm a výšky 225 mm, minimální průchozí výška je 5 mm. Připojitelný posuv má rychlost 7 m/min. Protah využijete zejména při přípravě více prken, lišt nebo rámových součástí na stejnou tloušťku. Maximální úběr dosahuje 4 mm; skutečný odběr přizpůsobte materiálu a šířce obrobku.

Kotoučová pila s formátovacím stolem

Pilový kotouč o průměru 254 mm umožňuje výšku řezu až 78 mm při kolmém nastavení. Naklopení se ovládá ručním kolem v rozsahu 0–45°. Při úhlu 45° je maximální výška řezu 63 mm. Pilovou část tak využijete pro běžné dělení materiálu i přípravu dílců se šikmou řeznou plochou.

Posuvný formátovací stůl má rozměry 1 320 × 238 mm. Společně s výložníkem 680 × 530 mm poskytuje oporu při vedení širších obrobků. Příčný doraz s rozsahem 1 225–2 100 mm pomáhá při nastavování délky přířezů a práci s rozměrnějšími součástmi.

Maximální řezná délka činí 1 300 mm a šířka řezu u podélného pravítka dosahuje 710 mm. Tyto pracovní rozsahy jsou důležité při posouzení, zda stroj odpovídá velikosti vašich běžných výrobků. Tvrdokovový pilový kotouč 254 × 30 × 3,0/2,2 mm je součástí dodávky.

Spodní frézka pro profily a opracování hran

Frézovací jednotka používá vřeteno o průměru 30 mm a nabízí čtyři rychlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. S vhodným nástrojem umožňuje profilování a opracování hran při výrobě dřevěných součástí. Otáčky volte podle použité frézy a jejího dovoleného pracovního rozsahu.

Výškové nastavení vřetena má zdvih 110 mm. Nad stolem lze použít nástroj do průměru 180 mm, zapustit pod úroveň stolu lze nástroj do průměru 160 mm. Při výběru fréz proto zohledněte jejich upínání, průměr i požadovanou pracovní polohu.

Hlavní přínosy pro dílnu

• Čtyři základní operace v jedné sestavě – srovnávání, tloušťkování, řezání a frézování.
• Spirálový hoblovací válec s 24 samostatnými otočnými žiletkami.
• Tři vlastní motory pro pilovou, frézovací a hoblovací jednotku.
• Posuvný stůl s výložníkem pro podepření a vedení širších dílců.
• Volba pracovní funkce otočným přepínačem.
• Možnost rozšíření o dlabání pomocí zařízení HOB310ECOLL.

Obsah dodávky a volitelné rozšíření

Součástí dodávky je kombinovaný stroj a následující vybavení:

• pilový kotouč s tvrdokovovými zuby 254 × 30 × 3,0/2,2 mm,
• odsávací hadice mezi krytem pilového kotouče a připojovacím hrdlem,
• 24 předmontovaných otočných žiletek 15 × 15 × 2,5 mm, R150.

Součástí stroje je posuvný stůl s výložníkovým stolem a příčným dorazem. Dlabací zařízení HOB310ECOLL se objednává samostatně. Volitelně lze doplnit také pojízdný podvozek pro změnu umístění stroje v dílně.

Prostor a odsávání pro jednotlivé operace

Při rozmístění dílny ponechte prostor pro pohyb formátovacího stolu i pro podávání delšího materiálu při hoblování. Počítejte také s přístupem k jednotlivým ovládacím místům. Elektrické připojení musí odpovídat třífázovému napájení 400 V / 50 Hz.

Stroj připojte k odsávací soustavě s požadovaným průtokem 1 080 m³/h a podtlakem 1 020 Pa. K dispozici jsou přípojky o průměrech 100, 100 a 32 mm. Dodaná hadice propojuje kryt pily s připojovacím hrdlem; vlastní odsávací zařízení se pořizuje samostatně.

Další možnosti vybavení najdete v kategorii dřevoobráběcí stroje a v nabídce značky Holzmann. S porovnáním jednotlivých řešení vám pomůže článek Jak vybrat dřevoobráběcí stroj.

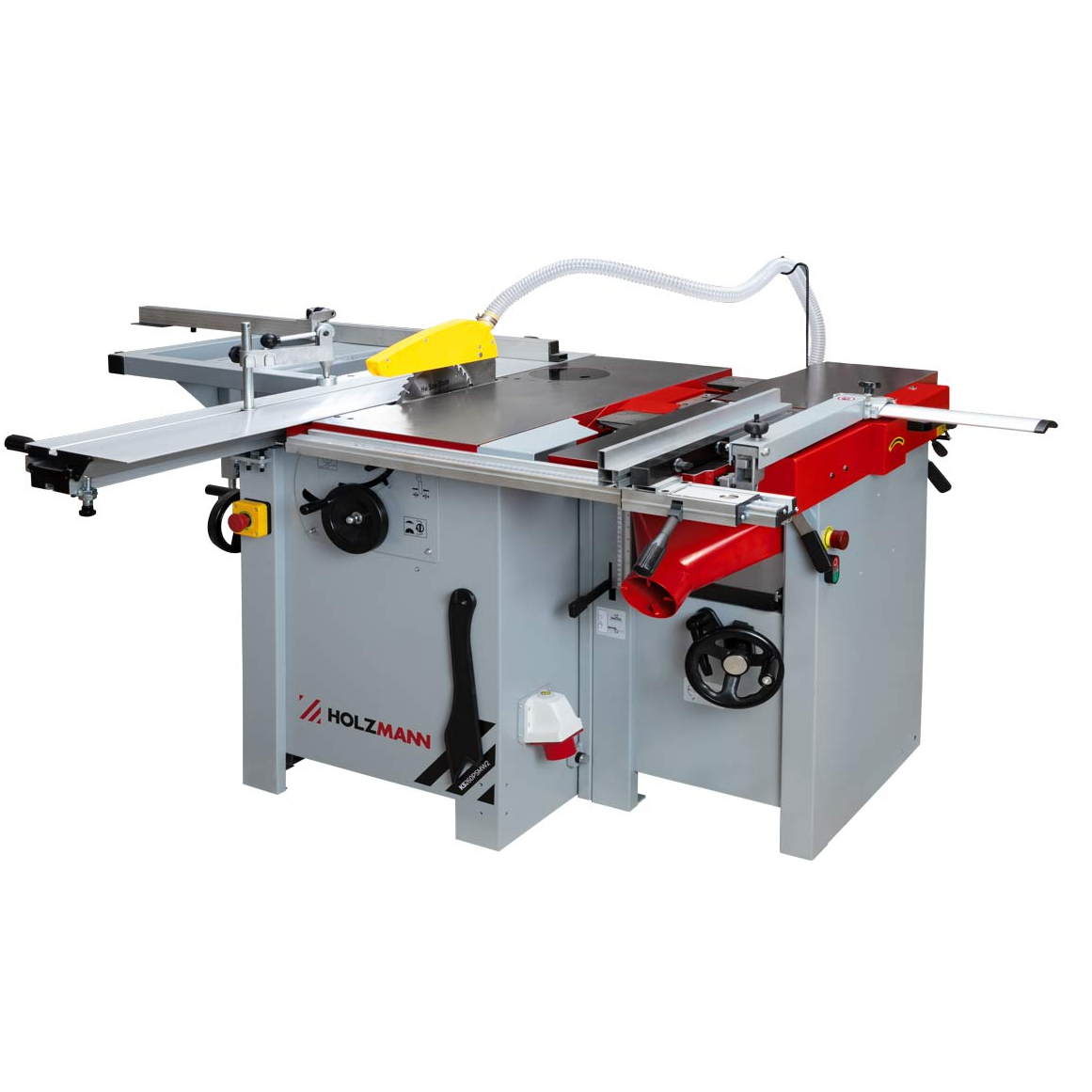

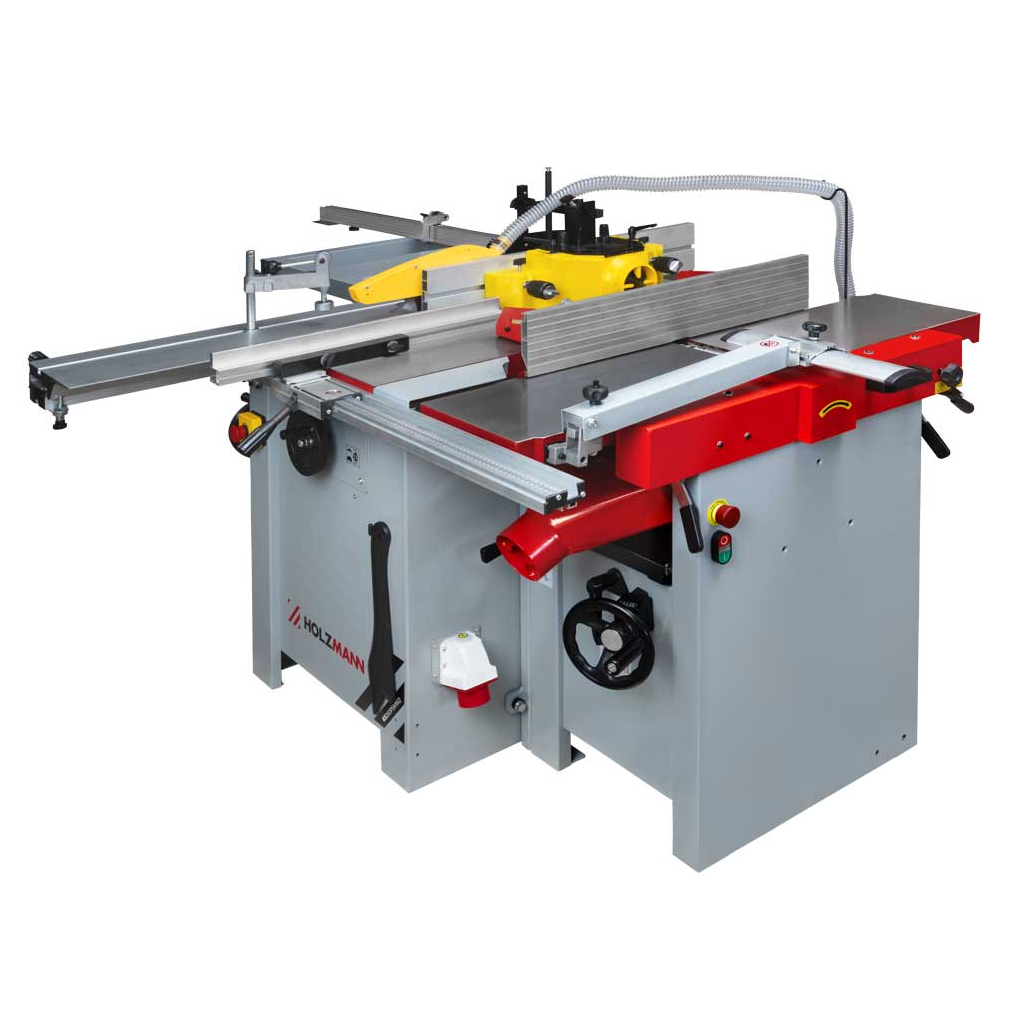

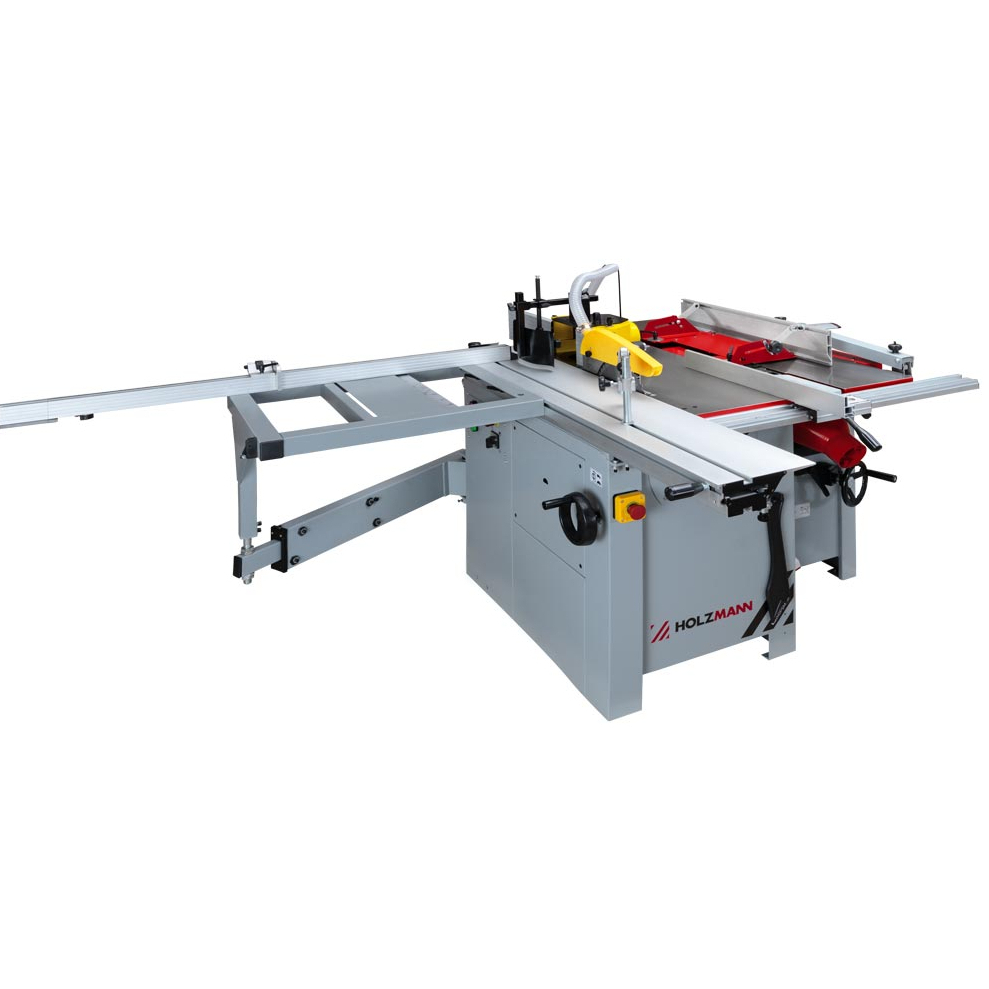

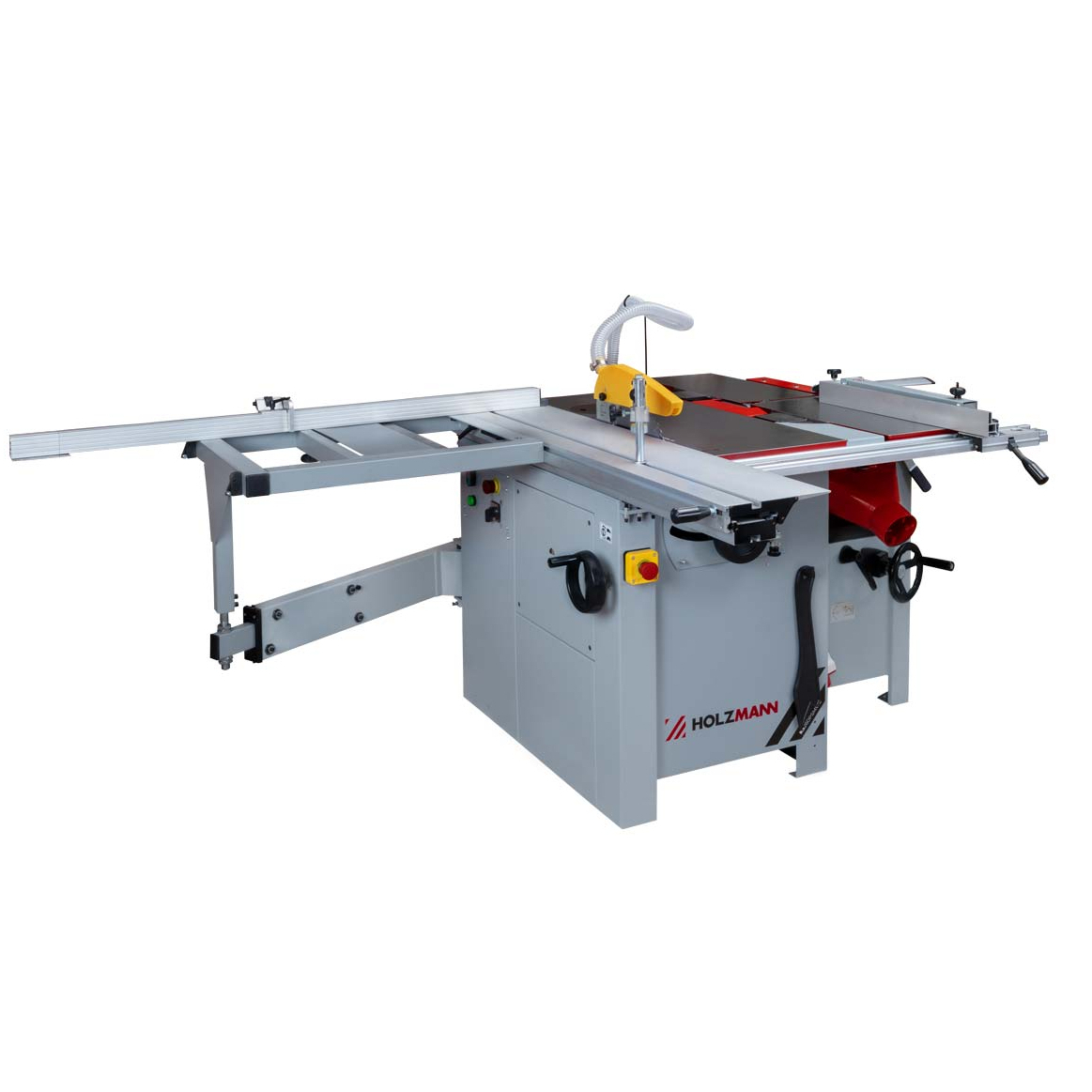

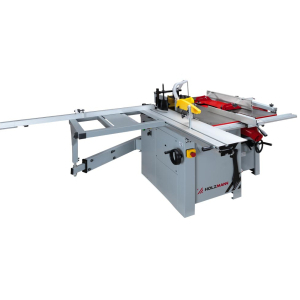

Fotografie stroje
