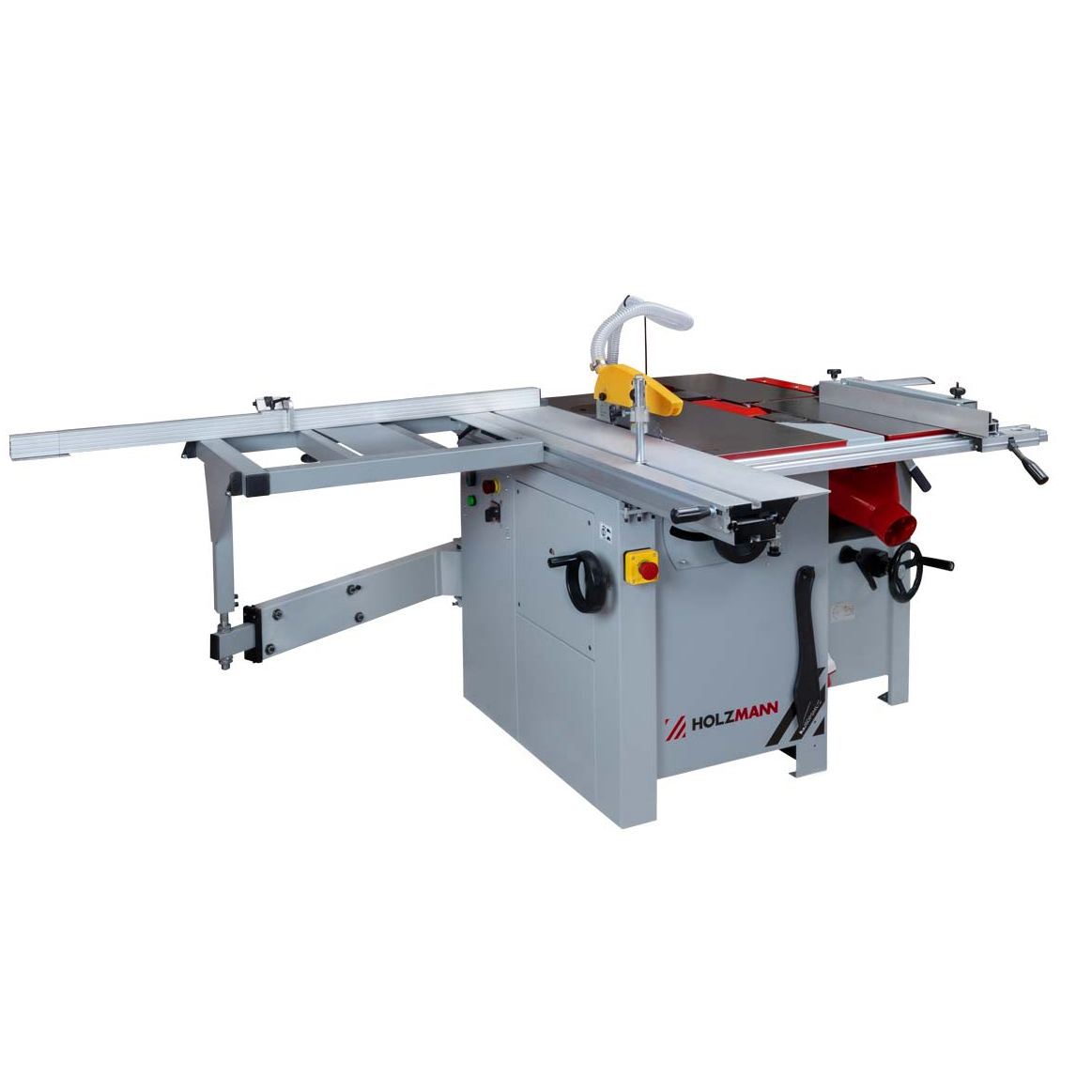

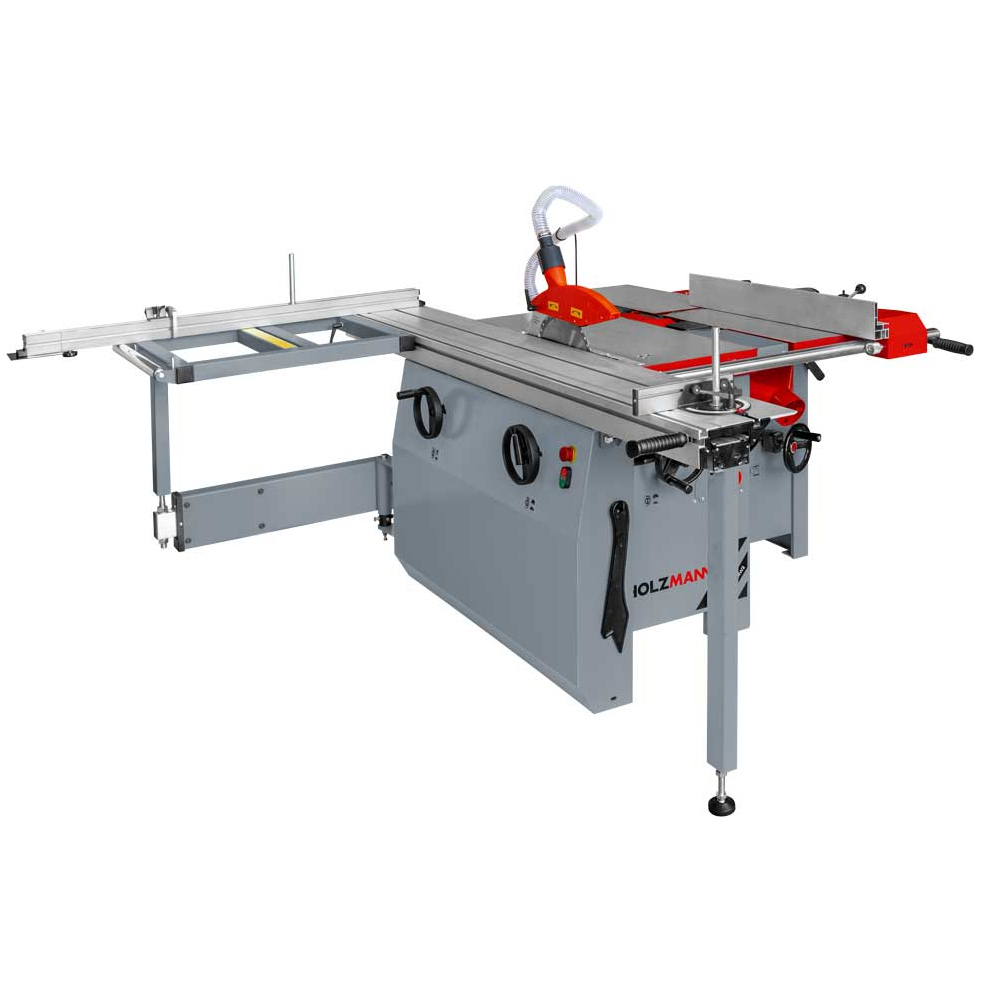

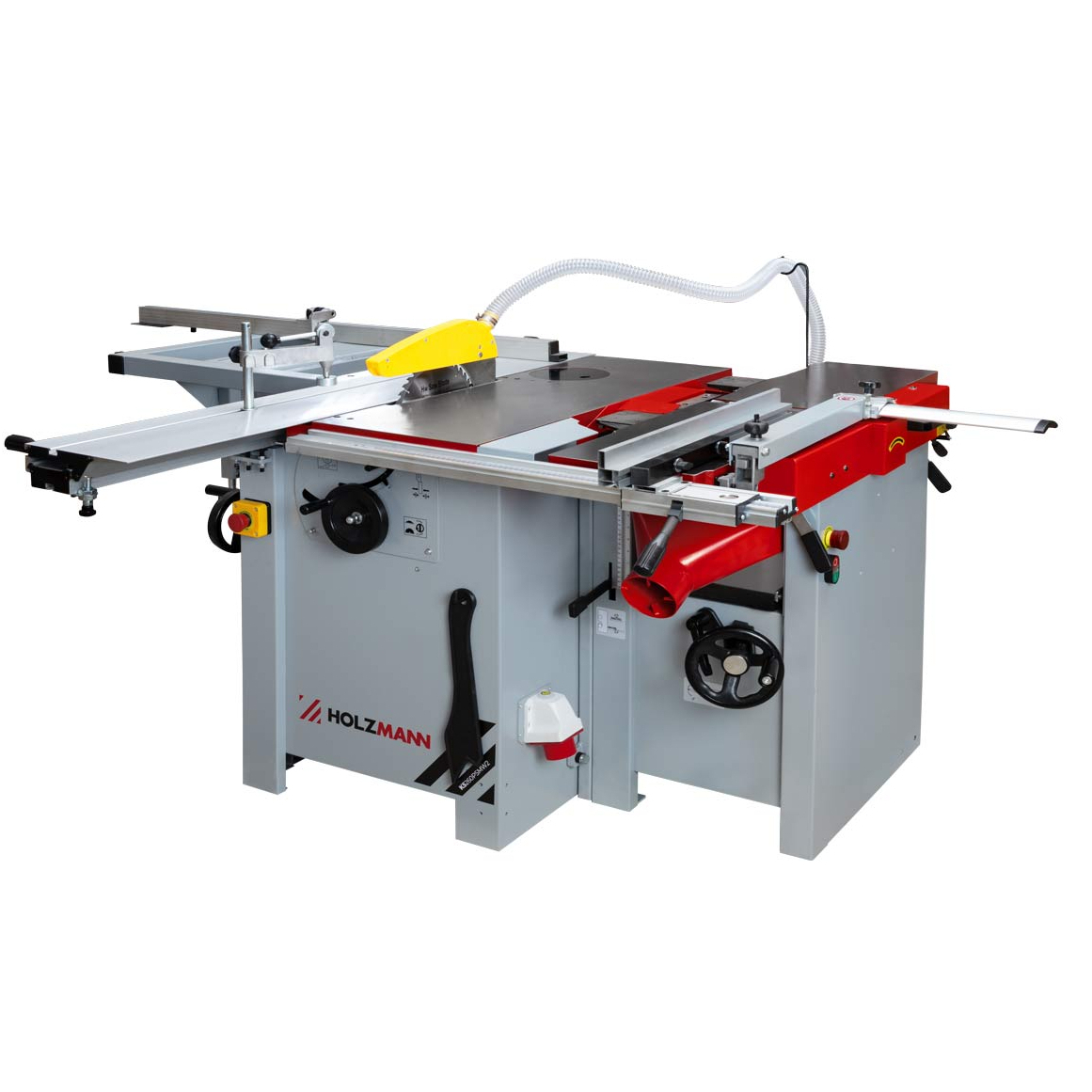

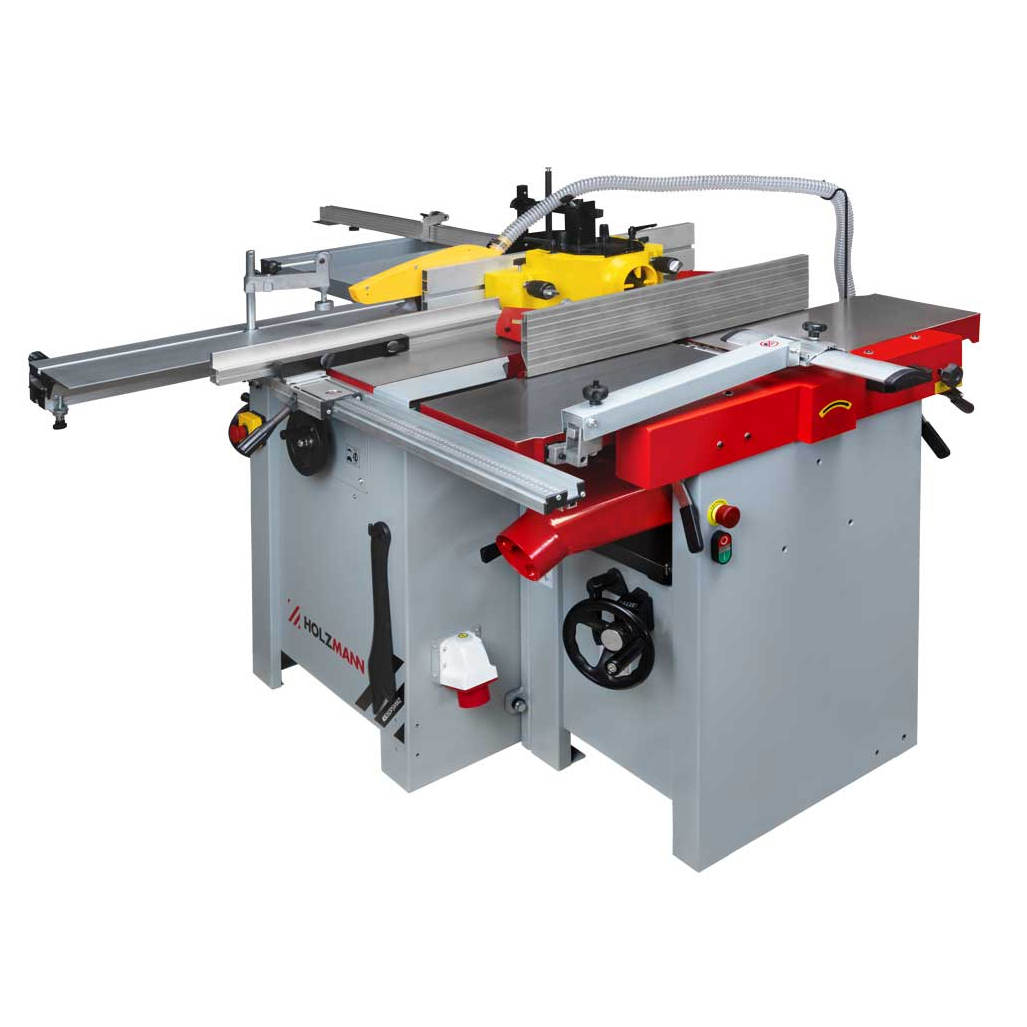

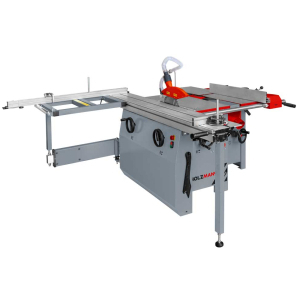

Kombinovaný stroj Holzmann K5260PSMW2_230V

Holzmann K5260PSMW2_230V spojuje kotoučovou pilu, spodní frézku, srovnávací hoblovku a tloušťkovací protahovačku v jednom zařízení. Uplatní se v menší truhlářské nebo domácí dílně, kde potřebujete připravovat řezivo a vyrábět dřevěné dílce, ale nemáte prostor pro několik samostatných strojů. O dlabání lze sestavu rozšířit pomocí volitelného zařízení HOB310ECOLL.

Provedení s napájením 230 V / 50 Hz využívá tři samostatné motory. Pilovou a hoblovací jednotku pohánějí motory o výkonu 2 200 W, frézka má motor 1 500 W. K důležité výbavě patří spirálový hoblovací válec s 24 otočnými žiletkami, posuvný formátovací stůl a pilový kotouč o průměru 254 mm.

Řezání s posuvným stolem a naklápěním kotouče

Pilová jednotka zvládne výšku řezu až 78 mm při kolmém nastavení a 63 mm při naklopení na 45°. Úhel kotouče nastavíte ručním kolem. Stroj tak využijete pro běžné podélné a příčné dělení materiálu i pro řezy se šikmou řeznou plochou, například při přípravě rámových součástí.

Formátovací stůl o rozměrech 1 320 × 238 mm pomáhá vést obrobek podél pilového kotouče. Doplňuje jej výložníkový stůl 680 × 530 mm a příčný doraz s rozsahem 1 225–2 100 mm. Dílec tak získává oporu také mimo hlavní pracovní stůl, což oceníte při práci se širšími přířezy.

Maximální řezná délka činí 1 300 mm a šířka řezu u podélného pravítka dosahuje 710 mm. Tyto rozsahy umožňují posoudit, zda stroj odpovídá velikosti dílců, které v dílně běžně zpracováváte. Dodaný tvrdokovový kotouč má průměr 254 mm a upínací otvor 30 mm.

Spirálový válec s jednotlivými otočnými žiletkami

Srovnávací a tloušťkovací část používá spirálový hoblovací válec se dvěma drážkami a 24 otočnými žiletkami. Jednotlivá ostří lze řešit samostatně, takže při místním poškození není nutné měnit celou sadu dlouhých hoblovacích nožů. Žiletky mají provedení 15 × 15 × 2,5 mm, R150, a jsou již předmontované.

Pro srovnávání slouží stůl o rozměrech 1 090 × 260 mm a doraz nastavitelný od 90° do 45°. Při přípravě masivu nejprve vytvoříte rovnou plochu a navazující hranu, od kterých můžete odvodit další opracování. Maximální úběr při srovnávání činí 3 mm.

Protahovací část umožňuje opracovávat dílce do výšky 225 mm. Má stůl o rozměrech 545 × 258 mm, maximální úběr 4 mm a připojitelný posuv s rychlostí až 7 m/min. Hodí se pro přípravu více prken, lišt nebo rámových součástí na shodnou tloušťku. Velikost úběru přizpůsobte šířce dílce, materiálu a požadovanému povrchu.

Spodní frézka pro hrany a profily

Frézovací jednotka má vřeteno o průměru 30 mm a čtyři rychlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. S odpovídajícím nástrojem umožňuje profilování a opracování hran. Volba otáček musí respektovat rozměr frézy a její povolený pracovní rozsah.

Zdvih vřetena dosahuje 110 mm. Nad stolem lze použít nástroj do průměru 180 mm, zatímco maximální průměr nástroje zapuštěného pod úroveň stolu je 160 mm. Při výběru fréz proto rozlišujte nejen upínací otvor, ale také jejich umístění vůči pracovní desce.

Hlavní přínosy pro menší dílnu

• Čtyři základní operace v jedné sestavě – řezání, frézování, srovnávání a tloušťkování.
• Napájení 230 V pro pracoviště s jednofázovým přívodem.
• Tři samostatné motory pro jednotlivé obráběcí jednotky.
• Spirálový hoblovací válec s 24 samostatnými otočnými žiletkami.
• Formátovací stůl s výložníkem a příčným dorazem pro vedení a podepření obrobků.
• Volba pracovní funkce pomocí otočného přepínače.
• Možnost doplnění dlabačky a pojízdného podvozku.

Obsah dodávky a volitelné příslušenství

Součástí dodávky je kombinovaný stroj a následující vybavení:

• pilový kotouč s tvrdokovovými zuby 254 × 30 × 3,0/2,2 mm,
• odsávací hadice pro propojení krytu pilového kotouče s odsávacím hrdlem,
• 24 předmontovaných otočných žiletek 15 × 15 × 2,5 mm, R150.

Součástí stroje je posuvný stůl s výložníkem a příčným dorazem. Dlabací zařízení HOB310ECOLL a pojízdný podvozek UFEK5 jsou volitelné příslušenství a objednávají se samostatně. Dlabačka rozšíří možnosti výroby truhlářských spojů, podvozek usnadní změnu umístění stroje v dílně.

Umístění a připojení v dílně

Při rozvržení pracoviště ponechte prostor pro pohyb formátovacího stolu a pro podávání delších dílců do hoblovací jednotky. Kombinovaná konstrukce zmenšuje počet samostatných stanovišť, přístup k jednotlivým funkcím však musí zůstat volný. Elektrický přívod připravte pro napájení 230 V / 50 Hz podle požadavků stroje.

Odsávání se připojuje k hrdlům o průměrech 100, 100 a 32 mm. Dodaná hadice propojuje kryt pilového kotouče s přípojným hrdlem; vlastní odsavač se vybírá samostatně. Při plánování pracoviště proto počítejte také s jeho umístěním a vedením odsávacích hadic.
