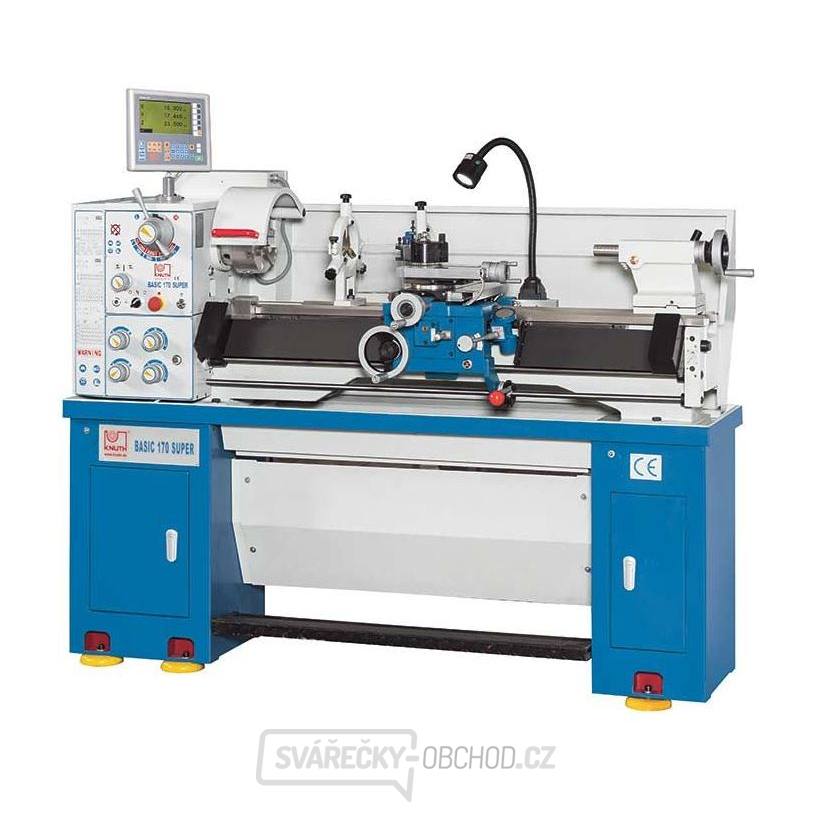

Soustruh Basic 170 Super
- kola převodů hlavního vřetena kalena a broušena
- prolomení lože
- max. otáčky vřetena 2000 min-1
- nastavitelné uložení hlavního vřetena
- lože z šedé litiny, dvojité prismatické vedení, tvrzené a broušené
- blokování zamezí současnému použití posuvu vodicího a posuvového vřetena
- hlavní převody a převody posuvů běží v olejové lázni
- Zámková skříň doustěnná, olejová lázeň
- u všech vedení lze upravit nastavení
Indikace polohy 3 os
- vyšší pracovní přesnost
- menší poruchovost
- velká výrobní spolehlivost
- podstatná úspora času
- zvýšení produktivity
- optimálně čitelné zobrazení
- funkce odpovídají potřebám uživatele
- přehledně uspořádaná klávesnice
- rozlišení 0,01 / 0,005 mm
- zadávání hodnot souřadnic
- zachování polohy os při vypnutém zobrazení
- výpočet roztečné kružnice
- funkce kalkulačky
- zásobník pro 10 nástrojů
- přepínání poloměr / průměr
- přepočet mm/inch
- namontování bez problémů a provoz bez údržby
- zobrazení horních saní (Z0) a saní lože (Z1) u soustruhů, buď odděleně, nebo v rozdílovém / součtovém spojení
Standardní výbava
- 3 zobrazení polohy ve třech osách
- tříčelisťové sklíčidlo Ø 160 mm
- čtyřčelisťová lícní deska Ø 200 mm
- upínací deska Ø 280 mm
- Hlava rychloupínacího držáku nožů WE
- Hlava rychloupínacího držáku nožů WED 20100
- pevná a pohyblivá luneta
- stěna chránící proti stříkající kapalině
- ochrana sklíčidla
- nožní brzda
- podstavec
- pracovní osvětlení
- pevný hrot
- ovládací nástroj
- provozní návod
Technické parametry:
| šířka hrotů | 1.000 mm |
| oběžný průměr stroje nad ložem | 330 mm |
| Oběžný průměr nad suportem | 198 mm |
| oběžný průměr stroje nad můstkem | 470 mm |
| délka mostu | 210 mm |
| šířka lože | 187 mm |
| dráha pojezdu - osa X | 170 mm |
| dráha pojezdu - osa Z1 | 95 mm |
| rozsah naklápění horních saní | ± 360° |
| otáčky vřetena | (8) 70 - 2.000 1/min |
| vrtání vřetena | 38 mm |
| upnutí vřetena | Camlock D1-4 |
| kužel vřetena | MK 5 |
| posuv - osa X | 0,014 - 0,38 mm/ot. |
| posuv - osa Z | 0,052 - 1,392 mm/ot. |
| řezání závitů, metrické | (26) 0,4-7 mm |
| řezání závitů, Withworth | (34) 4-56 TPI |
| průměr pinoly koníku | 33 mm |
| kužel koníku | MK 3 |
| zdvih pinoly koníku | 100 mm |
| příčné nastavení koníku | ± 10 mm |
| výkon motoru hlavního pohonu | 1,5 kW |
| napájecí napětí | 400 V |
| rozměry | 1,83x0,68x1,32 m |
| hmotnost | 520 kg |
| SKU | 300815 |
