Popis produktu

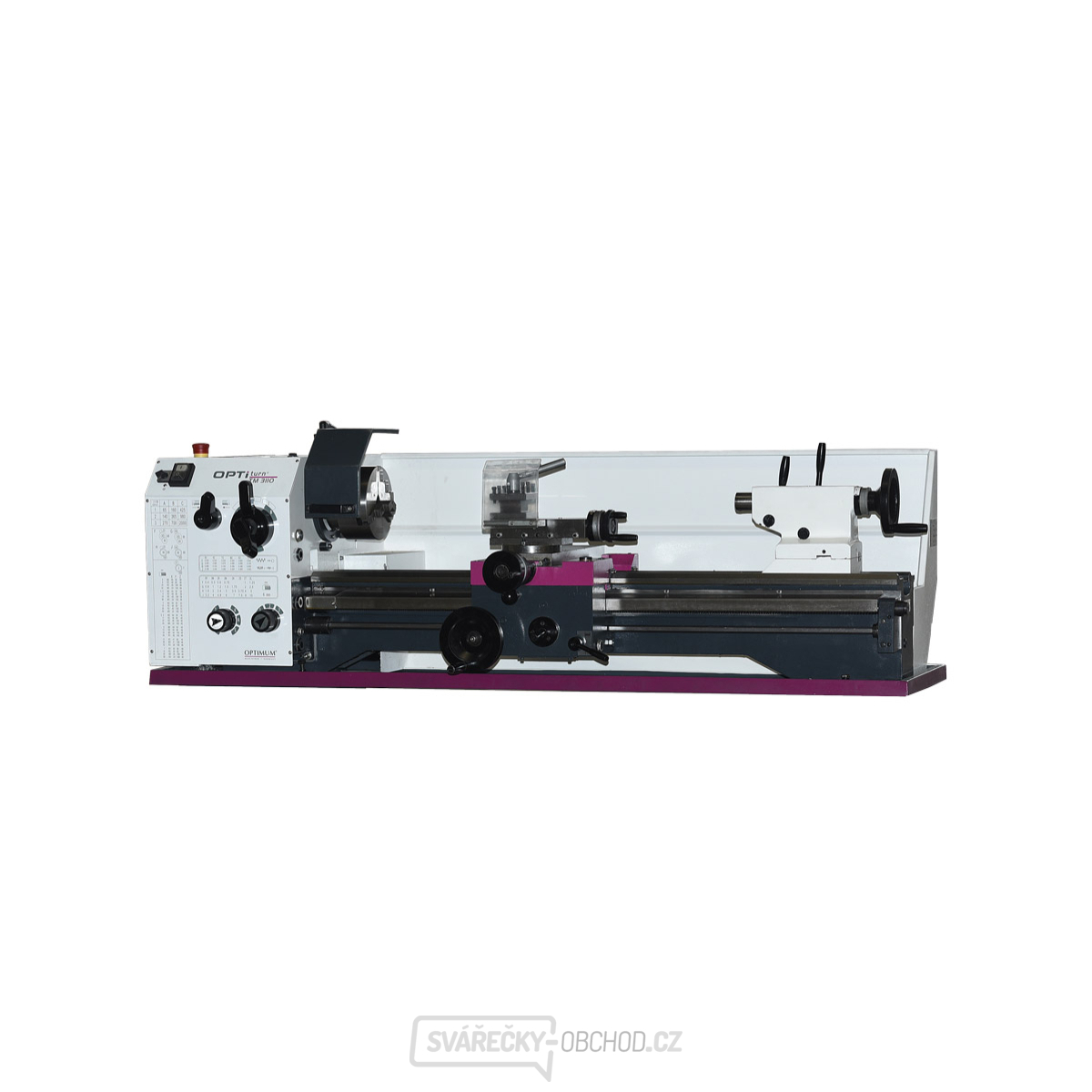

Soustruh s elektronicky nastavitelnou plynulou regulací otáček.

  • Kalené a broušené vodicí dráhy osy Z
  • Přesné zpracování suportů
  • Elektrické díly DC 24 V
  • Hlavní motor s elektrickou brzdou a ochranným jističem
  • Zaručená házivost čela vřetene - Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
  • Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
  • Pravý / levý chod lze přepínat na podélném suportu
  • Dvoukanálová bezpečnostní elektronika
  • Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
  • Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
  • Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
  • Vypínače odpovídají normě EN ISO 13849
  • Podstavec pro soustruh se stabilní ocelovou konstrukcí
  • Čtyřstranný nožový držák
  • Nouzové vypínače vpravo i vlevo na podstavci
  • Digitální odměřování polohy DPA32
  • Frekvenční měnič s integrovaným EMC filtrem
  • Tichý chod motoru díky vysoké pulzní frekvenci
  • Rychlé omezení proudu (FCL - ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže
  • Průměrná konstantní vertikální síla na čelní plochu (VSC)

Obsahuje:

  • Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4
  • Redukční pouzdro MK 5 / MK 3
  • Dva pevné nerotační středící hroty MK 3
  • Čtyřstranný nožový držák 25 mm
  • Sada výměnných kol
  • Olejová náplň
  • Seřizovací nářadí
  • Podstavec není součástí dodávky (volitelné příslušenství)

Technické parametry:

Výška hrotu : 155 mm
Max. točný průměr nad ložem : 310 mm
Max. točný průměr nad suportem : 216 mm
Šířka lože : 190 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetene : MK5
Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
Otáčky : 50–2500ot/min
Plynulá změna otáček : Ano
Počet rychlostních stupňů : 3
Průchod vřetene : 38 mm
Kužel pinoly koníka : MK3
Průměr pinoly : 38 mm
Zdvih pinoly : 100 mm
Posuv podélný : 0.02 –0.4 mm/ot. (24 )
Posuv příčný : 0.01 –0.2 mm/ot. (32 )
Max. posuv nožového suportu : 90 mm
Max. posuv příčného suportu : 168 mm
Závit metrický : 0.4 – 10 mm/ot.
Příkon : 1.5 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1632×540×770mm
Hmotnost : 360 kg
