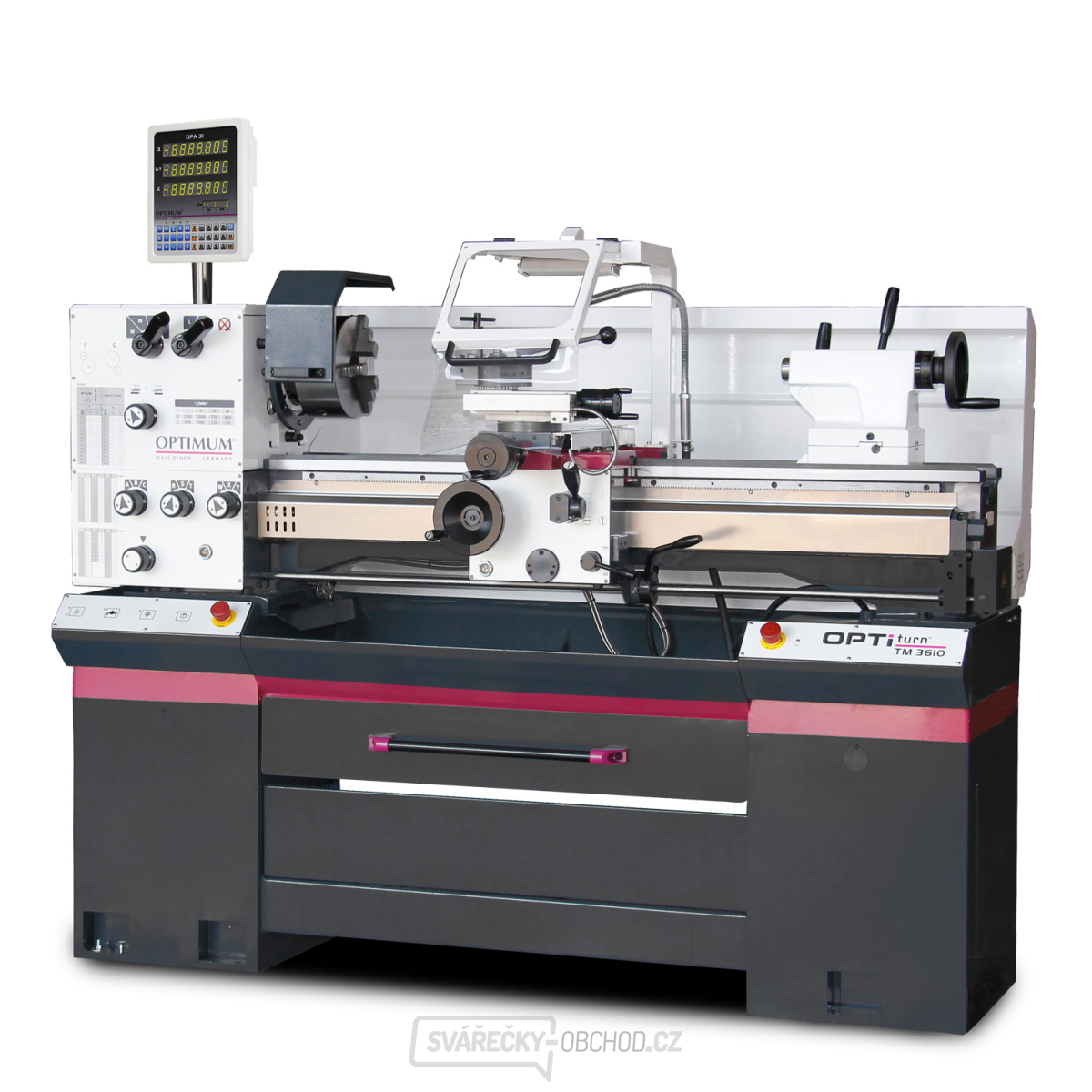

Soustruh OPTIturn TM 3610 D
Plně vybavený soustruh s vodicím a tažným šroubem, s digitálním odměřováním polohy DPA 31 Plus.
- Kalené a broušené vedení osy Z
- Zaručená házivost čela vřetena ≤ 0,015 mm
- Uchycení vřetena Camlock DIN ISO 702-2 č. 5
- Digitální odměřování polohy DPA 31 Plus
- Spínač ochrany motoru
- Hlavní motor s elektrickou brzdou
- Možnost přepínání směru otáčení (ve směru/ proti směru hodinových ručiček) na suportu
- Dvoukanálová bezpečnostní elektronika
- Spínač s výpočtem životnosti testován dle EN ISO 13849
- Dokonale souosé hlavní vřeteno zajišťuje vysokou nosnost díky přesným kuželíkovým ložiskům
- Bezpečnostní zařízení zabraňující současnému provozu závitování a posuvového mechanismu
- Bezpečnostní ruční kola s funkcí odpojení na osách X a Z
- Všechna ozubená kola posuvového ústrojí z oceli, kalená a broušená, hřídele na jehlových ložiskách
- Všechny komponenty mazány v olejové lázni
- Jednoduché ovládání posuvu
- Jedna poloha výměnného ozubeného kola
- Rozvaděč pro lepší řízení stroje
- Chladicí čerpadlo s nádrží a ukazatelem hladiny. Nádrž je vyjímatelná pro snadné čištění
- LED osvětlení stroje v tělese stroje
- Základ stroje z pevné ocelové konstrukce
- Nouzové vypínače na pravé i levé straně
- Uzamykatelný hlavní vypínač
- Tříčelisťové sklíčidlo součástí dodávky
- SWH součástí dodávky
-
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
Obsahuje:
- Digitální odměřování polohy DPA 31 Plus
- 3-čelisťové sklíčidlo ø 200 mm
- Pevná luneta Ø 7 – Ø 102 mm
- Pohyblivá luneta Ø 10 – Ø 60 mm
- LED pracovní osvětlení
- Redukční pouzdro MK 6 / MK 4
- Pevný hrot MK 4
- Rychloupínací držák nástrojů SWH 3-E
- Držák typu D 20 × 100 pro čtyřhranný nůž 18 mm
- Olejová náplň
- Provozní nářadí
Výška hrotu : 180 mm
Max. točný průměr nad ložem : 360 mm
Max. točný průměr nad suportem : 225 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetene : MK6
Upnutí vřetene : Camlock DIN ISO 702-2 č. 5
Otáčky : 70–2400ot/min
Plynulá změna otáček : Ne
Počet rychlostních stupňů : 8
Průchod vřetene : 52 mm
Kužel pinoly koníka : MK3
Průměr pinoly : 420 mm
Posuv podélný : 0.052 –1.392 mm/ot. (32 )
Posuv příčný : 0.014 –0.38 mm/ot. (32 )
Max. posuv nožového suportu : 100 mm
Max. posuv příčného suportu : 170 mm
Závit metrický : 0.4 – 7 mm/ot. (26 )
Závit palcový : 56 – 4 záv./1“ (34 )
Příkon : 2.2 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1964×1475×869mm
Hmotnost : 680 kg
