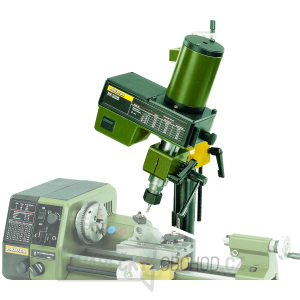

Vrtací a frézovací zařízení PF 230
Pro vytvoření kompletního obráběcího centra z soustruhu PD 230/E nebo PD 250/E a frézky PF 230 budete potřebovat následující postupy:
-
Připevnění frézky na soustruh:
- Připevněte frézku PF 230 na zadní straně lože soustruhu pomocí příruby včetně upevňovacích šroubů. Masivní sloup se usadí do objímky a zajišťuje stabilitu.
- Připevněte drážkovací stůl frézky na příčnou saně soustruhu místo nožového držáku. Soustruh tak nahrazuje křížový stůl frézky.
-
Nastavení vrtací hlavy:
- Otočte vrtací hlavu frézky o 360° s rozdělením stupňů podle potřeby.
- Nastavte výšku frézování pomocí kolečka s nastavitelnou stupnicí. Každý otáčej hlavou odpovídá 1 mm, přičemž každý dílek na stupnici značí 0,05 mm.
Technické specifikace:
-
- Zkontrolujte napájecí parametry: 230 V, 140 W, 50/60 Hz.
- Otáčky frézky: 280 – 550 – 870 – 1.200 – 1.500 a 2.200/min.
- Zdvih pinoly: 30 mm.
- Rozměry ramene: 35 x 400 mm.
- Rozměry stolu: 110 x 70 mm.
- Celková výška: přibližně 500 mm.
- Hmotnost: 12 kg.
- Součástí dodávky jsou 3 kleště (vel. 6, 8 a 10 mm).
