Popis produktu

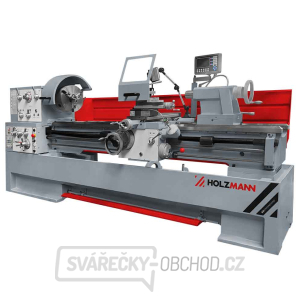

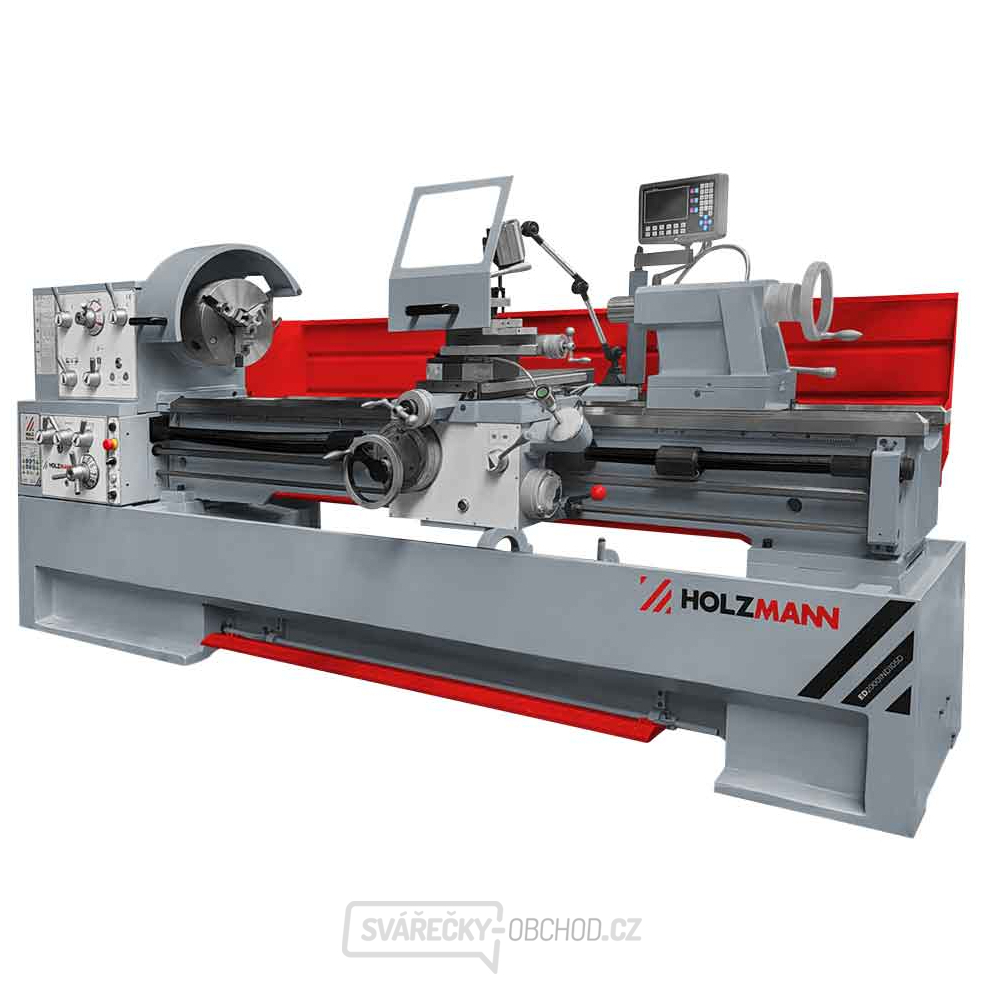

Soustruh na kov HOLZMANN ED2000IND105 s vzdáleností mezi hroty 2000 mm, průchodem vřetene 105 mm, chladicím zařízením, digitálním odměřováním polohy a rychloposuvem v průmyslovém provedení pro použití ve vašem podniku/škole.
- těžké a vibrace pohlcující litinové provedení
- velmi široké, indukčně kalené a broušené lože stroje
- snadné a pohodlné ovládání díky přehledné ovládací jednotce
- vyjímatelný můstek pro obrábění velkých obrobků
- čtyřnásobně nastavitelný podélný doraz
- všechny vedení nastavitelné pomocí klínových lišt
- upnutí vřetene typu Camlock D8
- pro soustružení kuželů lze posuvná pinola koníku vyosit
- velký průchozí otvor vřetene o průměru 105 mm
- kompletně s nožní brzdou a automatickým vypnutím pro okamžité zastavení vřetene
- velmi široký rozsah různých stoupání závitů
- včetně chladicího zařízení a pracovní lampy
- digitální odměřování polohy (3 osy) pro snazší ovládání
- rychloposuv: motor 300 W
Obsah dodávky: chladicí zařízení, pracovní lampu, tříčelisťové sklíčidlo Ø 315 mm, čtyřčelisťové sklíčidlo Ø 320 mm, upínací desku Ø 450 mm, redukční pouzdro, výměnná kola, pevnou a otočnou lunetu, hrotové trny, ochranu proti ostřiku, digitální odměřování polohy (3 osy)
Provozní náplně:
- vřeteník: 12 l oleje
- převodovka suportu: 1 l oleje
- posuvová převodovka: 4,5 l oleje
- chladicí zařízení: max. 33 l
Technické parametry
Údaje o motoru
Jmenovitý výkon S1 [W]: 7500 | 90 | 300
Napětí: 400 V / 50 Hz
Obecné rozměry
Celkové rozměry [mm]: 3340 × 1150 × 1460
Soustruhy
Vzdálenost hrotů [mm]: 2000
Vzdálenost osy soustružení a lože [mm]: 280
Max. točný průměr nad ložem [mm]: 560
Max. točný průměr nad suportem [mm]: 355
Max. točný průměr bez mostu (s mezerou) [mm]: 785
Otáčky vřetene [ot/min]: 25–1600 (12)
Vrtání vřetene [mm]: 105
Upínací kužel: MK7 / MT7
Kužel koníku: MK5 / MT5
Podélný posuv: 0,059–1,646 (35)
Příčný posuv: 0,02–0,573 (35)
Podélný posuv [mm]: 2000
Příčný posuv [mm]: 316
Svislý posuv [mm]: 130
Výsuv pinoly [mm]: 180
Metrický závit: 0,2–14 (47)
Palcový závit: 2–112 zubů na palec (60)
Frézovací trn: 25 × 25
Hlasitost a vibrace
Hladina akustického výkonu [dB(A)]: 83
Hmotnost
Hrubá hmotnost [kg]: 3100
Čistá hmotnost [kg]: 2720
Přepravní rozměry
Šířka balení [mm]: 1150
Délka balení [mm]: 3420
Výška balení [mm]: 1810
