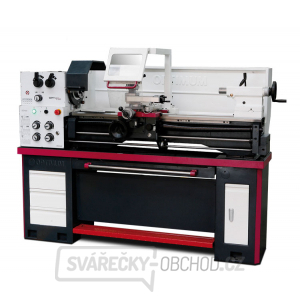

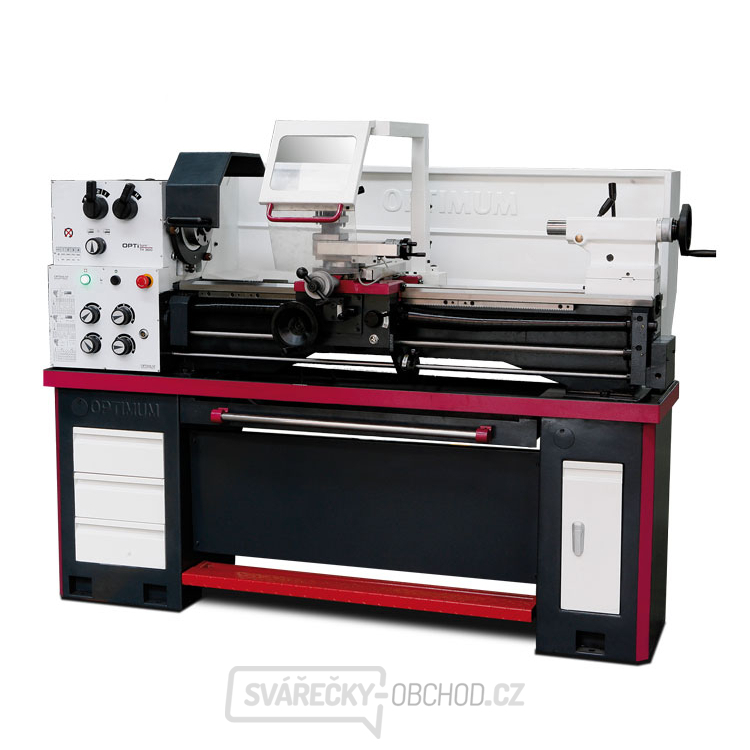

Soustruh OPTIturn TH 3610
Plně vybavený soustruh s vodicím a tažným šroubem.
- Kalené a broušené vodicí dráhy lože
- Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
- Zaručená házivost čela vřetene
- Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni
- Ochranný jistič motoru, uzamykatelný hlavní vypínač
- Pravý / levý chod lze přepínat na podélném suportu
- Ochranný kryt vodícího šroubu
- Podstavec stroje se skříňkami na nářadí
- Vyjímatelná vana na třísky s vedením
- Nožní brzda pro nouzové zastavení
- Bezpečnostní ruční kola v ose X a Z
- Koník lze přestavit o ± 10 mm pro soustružení kuželů
- LED pracovní lampa
- Všechny chrániče a relé značky Siemens nebo Schneider
- Skříňky na nářadí na obou stranách podstavce
- Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm
- Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
Rozsah dodávky:
- 3-čelisťové sklíčidlo ø 200 mm
- Pevná luneta, průchod Ø 100 mm
- Pohyblivá luneta, průchod Ø 95 mm
- LED osvětlení stroje
- Redukční pouzdro MK 6 / MK 3
- Dva pevné hroty MK 3
- Čtyřstranný nožový držák
- Sada výměnných kol
- Seřizovací nářadí
Technické parametry:
Výška hrotu: 180 mm
Max. točný průměr nad ložem: 356 mm
Max. točný průměr bez můstku: 516 mm
Šířka lože: 187 mm
Vzdálenost mezi hroty: 980 mm
Délka můstku: 160 mm
Kužel vřetene: MK6
Upnutí vřetene: Camlock DIN ISO 702-2 č. 5
Otáčky: 70 – 2000 ot/min
Plynulá změna otáček: Ne
Počet rychlostních stupňů: 8
Průchod vřetene: 52 mm
Kužel pinoly koníku: MK3
Posuv podélný: 0,052 –1,392 mm/ot. (32 )
Posuv příčný: 0,014 –0,38 mm/ot. (32 )
Max. posuv nožového suportu: 100 mm
Max. posuv příčného suportu: 170 mm
Závit metrický: 0,4 – 7 mm/ot. (26 )
Závit palcový: 56 – 4 záv./1“ (34 )
Příkon: 1500 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 1930 × 1620 × 725 mm
Hmotnost: 610 kg
