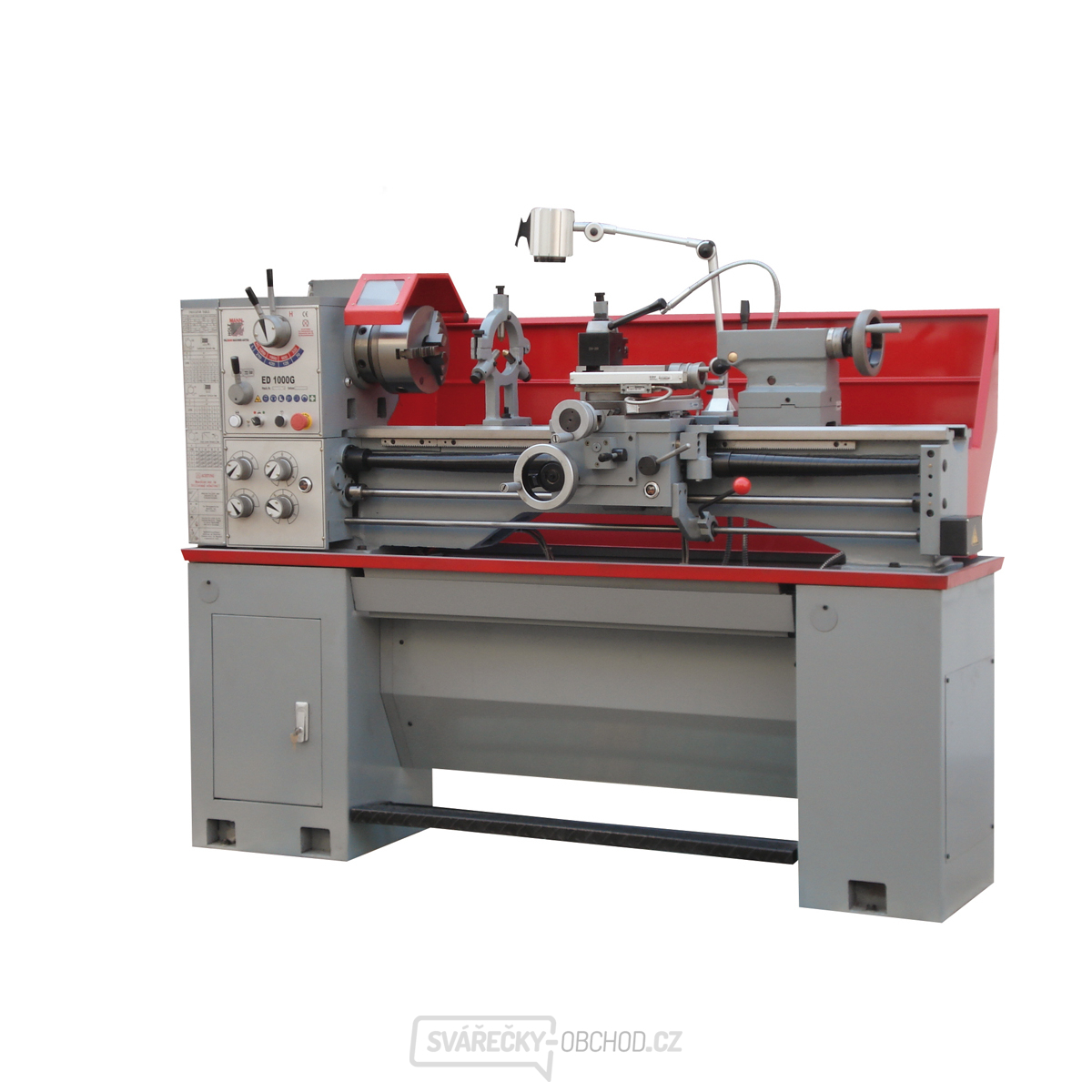

Soustruh na kov ED1000G 400V

  • s řazením
  • Univerzální, zvláště stabilní vedení a tažný vřetenový soustruh
  • ideální pro použití ve výrobních, výrobních a školících centrech
  • Standardní nadrozměrný otvor vřetena o Ø 52 mm umožňuje obrábění velkých průměrů hřídele
  • elektromagnetická nožní brzda - pro maximální bezpečnost a minimální neproduktivní časy díky okamžitému zastavení vřetena
  • indukčně tvrzené a precizně vedené vedení hranolového lože
  • Extrémně hladký chod díky precizně zpracovaným komponentům ozubeného kola a lože stroje odlité vibracemi
  • Ozubené kolo a hlavní vřeteno kalené a přesně broušené, běží v olejové lázni
  • dynamicky vyvážené hlavní vřeteno, vysoká soustřednost vřetena (
  • rychlá a snadná změna rychlosti pomocí řazení
  • Camlock upevnění vřetena D1-5 podle DIN 55029
  • Koník lze posunout o +/- 5 mm pro soustružení kužele
  • Vodítka lze snadno nastavit pomocí V-lišt
  • Zkušený uživatel si může vybrat z 32 metrických (0,45-10 mm) a
  • Volně si zvolte 20palcové stoupání závitu (2,25-40 Gg / 1 ").

Rozsah dodávky:

  • 3 čelisťové sklíčidlo 200 mm
  • 4 čelisťová čelní deska Ø 200 mm s otočnými čelistmi
  • ochranný kryt sklíčidla
  • upínací disk Ø 250 mm
  • 2x pevný středový bod MT4
  • redukční objímka MT 6/4
  • pevný rámeček
  • otočný rámeček
  • halogenová žárovka stroje
  • zadní stěna čipu
  • systém chlazení
  • základna s nožní brzdou
  • 1 Sada rychlostních stupňů
  • ovládací nástroje

Technické parametry :

Výkon motoru S1 ve W: 1500
Výkon motoru S6 ve W: 2100
Napětí: 400V
Výška postele v mm: 305
Šířka postele v mm: 187
Palcový závit: 2,25-40
Metrický závit v mm/r: 0,45-10
Max. Nástrojový držák: 20x20mm
Rychlost otáčení vřetena v min-1: 70-1900
Max. Průměr houpačky bez můstku v mm: 470
Max. Obvodový průměr příčného suportu v mm: 198
Kužel koníku: MK4 / MT4
Držák vřetena: MK6
Vrtání vřetena v mm: 52
Podélný pojezd v mm: 810
Podélný posuv: (16) 0,078 - 1,044
Zdvih v mm: 100
Křížový posuv pojezdové dráhy v mm: 190
Cestovní horní skluz v mm: 88
Vzdálenost mezi středy v mm: 1000
Max. Obvodový průměr lože v mm: 360
Výška středu v mm: 180
Hmotnost v kg: 680
Délka balení v mm: 1940
Šířka balení v mm: 760
Výška balení v mm: 1520
