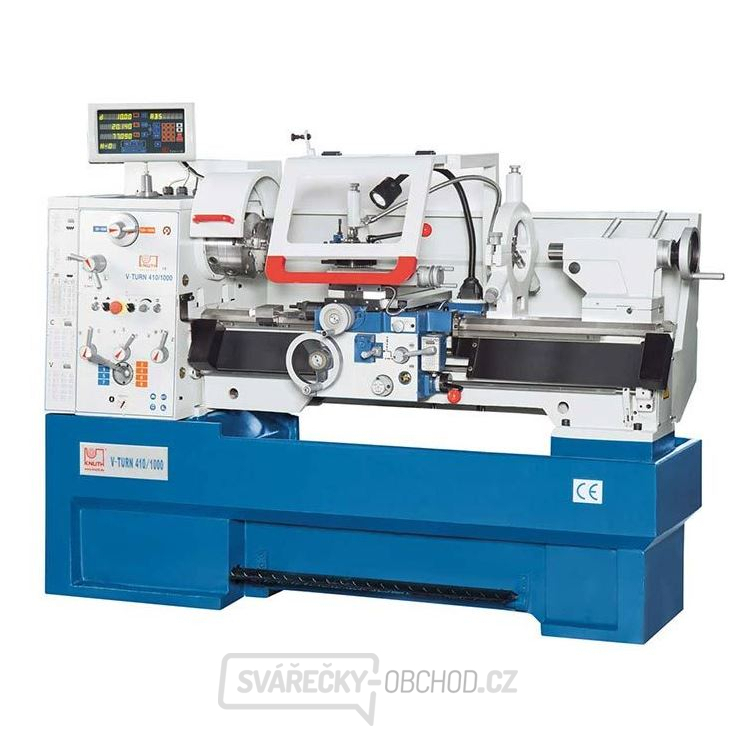

Univerzální soustruh V-Turn 410/1000
- vč. indikace polohy 3 os s integr. indikací otáček vřetena, komplet smontováno
- V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože umožňuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích
- solidní základnu tvoří silně žebrované lože s masivním jednodílným litinovým podstavcem
- široké, kalené a broušené vodicí dráhy zaručují nejlepší výsledky soustružení a dlouhou životnost
- motor hlavního vřetena s výkonem 5,5 kW pro silové obrábění
- otáčky vřetena plynule nastavitelné v rozsazích 30-550 a 50-3000 min-1
- mikrometrický a revolverový doraz sériově
- nenáročná údržba díky centrálnímu mazání na suportu
- obsáhlé funkce jednotky zobrazení polohy X.Pos byly doplněny digitálním zobrazením otáček a snadno programovatelnými dodatečnými funkcemi
- značně dimenzovaná ložiska vřetena a přesné hlavní vřeteno pro vynikající přesnost otáčení
- převodovka hlavního vřetena s kalenými a broušenými koly a hřídeli, s klidným chodem a stabilními otáčkami
Indikace polohy 3 os
- vyšší pracovní přesnost
- menší poruchovost
- velká výrobní spolehlivost
- podstatná úspora času
- zvýšení produktivity
- optimálně čitelné zobrazení
- funkce odpovídají potřebám uživatele
- přehledně uspořádaná klávesnice
- rozlišení 0,01 / 0,005 mm
- zadávání hodnot souřadnic
- zachování polohy os při vypnutém zobrazení
- zásobník pro 10 nástrojů
- přepínání poloměr / průměr
- přepočet mm/inch
- zobrazení horních saní (Z0) a saní lože (Z1) u soustruhů, buď odděleně, nebo v rozdílovém / součtovém spojení
Standardní výbava
- 3 zobrazení polohy ve třech osách
- čtyřčelisťová lícní deska Ø 250 mm
- upínací kruhová deska Ø 350 mm
- výměnná kola
- Hlava rychloupínacího držáku nožů WB
- Rychloupínací držák nožů WBD 25120
- systém chlazení chladicí kapalinou
- pevná a pohyblivá luneta
- revolverový doraz
- mikrometrický doraz
- vana na třísky
- stěna chránící proti stříkající kapalině
- ochranný štít suportu
- ochrana sklíčidla
- nožní brzda
- pracovní svítilna LED
- závitové hodinky
- ovládací nástroj
- provozní návod
šířka hrotů | 1.000 mm |
výška hrotů | 205 mm |
oběžný průměr stroje nad ložem | 380 mm |
oběžný průměr stroje nad můstkem | 580 mm |
Oběžný průměr nad suportem | 255 mm |
délka mostu | 250 mm |
šířka lože | 250 mm |
dráha pojezdu - osa X | 210 mm |
dráha pojezdu - osa Z1 | 140 mm |
rozsah naklápění horních saní | ± 45° |
rozsah otáček, vysoké | 550 - 3.000 1/min |
rozsah otáček, nízké | 30 - 550 1/min |
vrtání vřetena | 52 mm |
upnutí vřetena | Camlock D1-6 |
kužel vřetena | MK 6 |
posuv - osa X | 0,025 - 0,85 mm/ot. |
posuv - osa Z | 0,05 - 1,7 mm/ot. |
řezání závitů, metrické | (39) 0,2-14 mm |
řezání závitů, diametrální | (21) 8-44 DP |
řezání závitů, modulové | (18) 0,3 - 3,5 mm |
řezání závitů, Withworth | (45) 2-72 TPI |
průměr pinoly koníku | 50 mm |
kužel koníku | MK 4 |
zdvih pinoly koníku | 120 mm |
příčné nastavení koníku | ± 13 mm |
výkon motoru hlavního pohonu | 5,5 kW |
napájecí napětí | 400 V |
rozměry | 1,94x1x1,32 m |
hmotnost | 1.200 kg |
SKU | 300820 |
