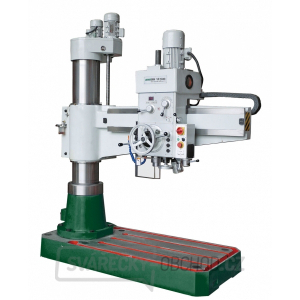

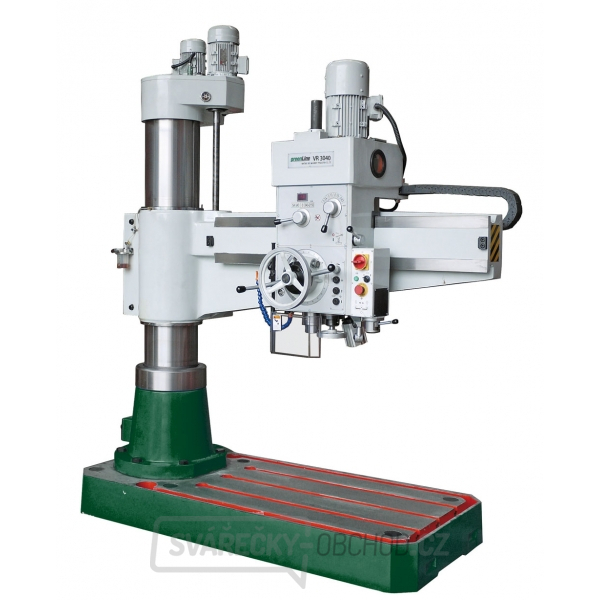

Radiální vrtačka VR 3040

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.
Plynulá regulace otáček vřetene pomocí frekvenčního měniče
Digitální ukazatel počtu otáček
Koncové dorazy polohy vřetene
Hydraulické upínání ve všech osách

Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku

Trochoidní mazání olejem

S bezpečnostními prvky
Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
Elektrické díly odpovídající standardům CE, CSA, UL
PLC řídící jednotka

Volitelné příslušenství:
Otočný stůl
Kleštinový upínač
Elektronický kontrolní systém
Elektronický ventil hydraulického systému

Technické parametry:
Max. vrtací výkon | ocel 40 mm
Max. vrtací výkon | litina 52 mm
Řezání závitů | ocel M32
Řezání závitů | litina M40
Kužel vřetene MK4
Rozsah rychlosti posuvu 0,10 -0,63 mm/ot.
Otáčky 54 – 2150 ot./min
Plynulá změna otáček ano
Počet rychlostních stupňů 4
Vzdálenost vřeteno - sloup 300 – 1300 mm
Vzdálenost vřeteno-stůl 300 – 1200 mm
Rozsah posuvu vřetene 260 mm
Rychlost zvedání/spouštění ramene 1,2 m/min
Průměr sloupu 280 mm
Úhel otáčení vrtací hlavy 180 °
Výkon hlavního motoru 2200 W
Výkon zvedacího motoru ramene 1100 W
Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene 370 W
Elektrické připojení 400 V
Rozměry 2070 × 2430 × 850 mm
Hmotnost 2300 kg
