Popis produktu

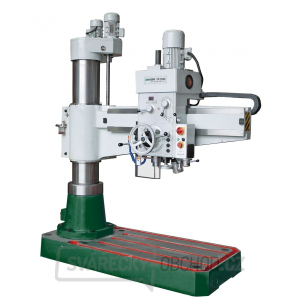

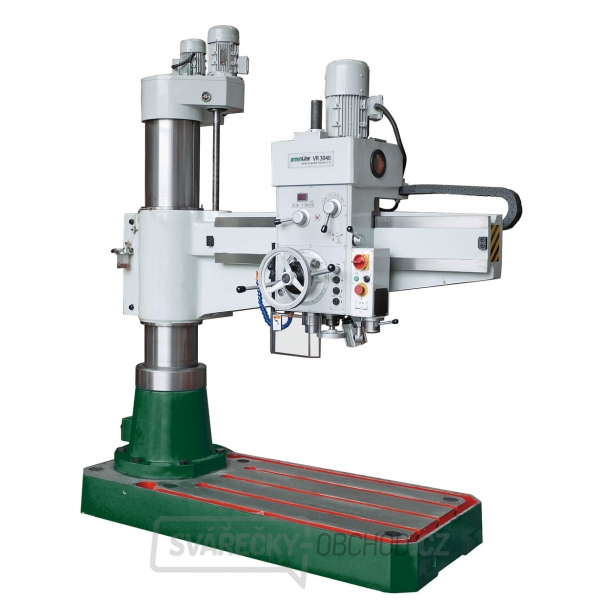

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.
- Plynulá regulace otáček vřetene pomocí frekvenčního měniče
- Digitální ukazatel počtu otáček
- Koncové dorazy polohy vřetene
- Hydraulické upínání ve všech osách
- Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
- Trochoidní mazání olejem
- S bezpečnostními prvky
- Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
- Elektrické díly odpovídající standardům CE, CSA, UL
- PLC řídící jednotka
- Elektronický kontrolní systém
- Elektronický ventil hydraulického systému
Obsahuje:
- Upínací kostka 630 x 450 x 450 mm
- Šrouby M24 pro T-drážky, 4 ks
- Redukční pouzdro MK4 / MK3
- Redukční pouzdro MK3 / MK2
- Klínový vyrážeč
- Klíč pro demontáž nástroje
- Kotvicí šrouby M24 x 400 mm, 6 ks
- Vrtací sklíčidlo 1 – 16 mm, B16
- Redukce MK4 / B16
Technické parametry:
Vrtací výkon max. | ocel : 40 mm
Vrtací výkon max. | litina : 52 mm
Řezání závitů | ocel : M32
Řezání závitů | litina : M40
Kužel vřetena : MK4
Rozsah rychlosti posuvu : 0.10 - 0.63 mm/ot
Otáčky : 54–2150ot/min
Plynulá změna otáček : Ano
Počet rychlostních stupňů : 4
Vzdálenost vřeteno - sloup : 300 – 1300 mm
Vzdálenost vřeteno - pracovní stůl : 300 – 1200 mm
Rozsah posuvu vřetene : 260 mm
Rychlost zvedání/spouštění ramene : 1.2 m/min
Úhel otáčení vrtací hlavy : ±180 °
Průměr sloupu : 280 mm
Výkon hlavního motoru : 2200 W
Výkon zvedacího motoru ramene : 1100 W
Výkon hydraulického čerpadla pro zpevnění vřeteníku. sloupu a ramene : 370 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2070×2430×850mm
Hmotnost : 2300 kg
