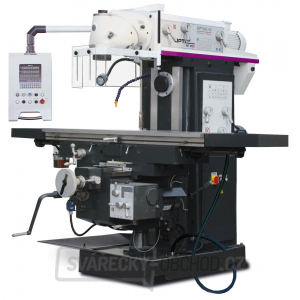

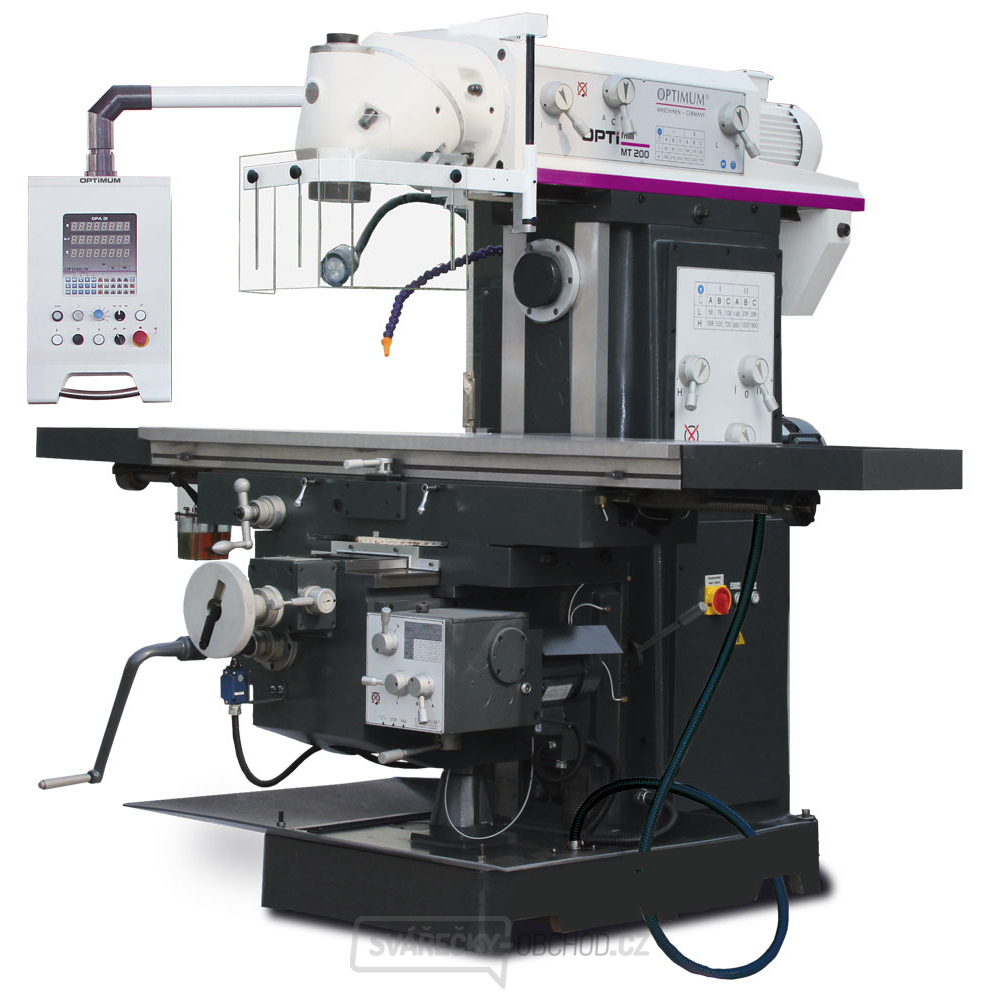

Univerzální frézka OPTImill MT 200

Masivní vrtačko-frézka pro horizontální i vertikální frézování s digitálním odměřováním. Těžké, kompaktní provedení z kvalitní litiny absorbující vibrace. Ruční nebo strojní posuv os X, Y, Z. Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu. Ve vertikální poloze lze provádět vrtání, vrtání pod úhlem a frézování.

  • Robustní konstrukce stroje
  • Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod
  • Těžké, masivní provedení z vysoce kvalitní litiny
  • Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
  • Centrální mazání
  • Dostatečně velká ovládací ruční kola se stupnicí
  • Pracovní LED osvětlení
  • Snadná obsluha ovládacích prvků pro změnu otáček
  • Chladící zařízení
  • Stabilní pravoúhlá vedení v ose Y a Z
  • Strojní posuv stolu ve všech třech osách

Frézovací hlava

  • Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu.

Ovládací panel stroje

  • Přehledný vestavěný ovládací panel s integrovaným ukazatel polohy
  • Otočný kolem své osy o 360°
  • Výrazné snížení výrobního času

Technické parametry:

Vrtací výkon trvalý | ocel 28 mm
Vrtací výkon max. | ocel 30 mm
Řezání závitů | ocel M24
Max. průměr stopkové frézy 20 mm
Max. průměr nožové hlavy 100 mm
Rozměry pracovního stolu 1600 × 360 mm
Max. zatížení stolu 450 kg
T-drážky | počet 3
T-drážky | velikost drážky 14 mm
T-drážky | rozteč 95 mm
Kužel vřetene ISO50
Rozsah posuvu - osa X 1290 mm
Rychloposuv - osa X 1290 mm/min
Strojní posuv - osa X 22 – 420 mm/min
Výkon motoru posuvu - osa X 1100 W
Rozsah posuvu - osa Y 280 mm
Strojní posuv - osa Y 22 – 393 mm/min
Rychloposuv - osa Y 1205 mm/min
Výkon motoru posuvu - osa Y 1100 W
Rozsah posuvu - osa Z 400 mm
Rychloposuv - osa Z 513 mm/min
Strojní posuv - osa Z 10 – 168 mm/min
Výkon motoru posuvu - osa Z 1100 W
Otáčky horizontálního vřetene 58 - 1800 ot/min
Otáčky vertikálního vřetene 60 - 1750 ot/min
Počet rychlostních stupňů 12
Min. vzdálenost vřetene a stolu 90 - 400 mm
Max. vzdálenost vřetene a stolu 520 mm
Úhel otáčení frézovací hlavy 360 °
Výkon motoru horizontálního vřetene 4000 W
Výkon motoru vertikálního vřetene 4000 W
Příkon motoru chladícího čerpadla 90 W
Příkon 9200 W
Elektrické připojení 400 V
Rozměry (š × v × h) 2020 × 1920 × 2460 mm
Hmotnost 2220 kg

Rozsah dodávky:

  • Upínací trn pro frézu Ø 27 mm
  • Upínací trn pro frézu Ø 32 mm
  • Upínací trn pro frézu ISO50 / Ø 32 mm
  • Redukční pouzdro ISO50 / MK4
  • Kleštinový upínač Ø 4 – 26 mm
  • Digitální odměřování polohy
  • Seřizovací nářadí
