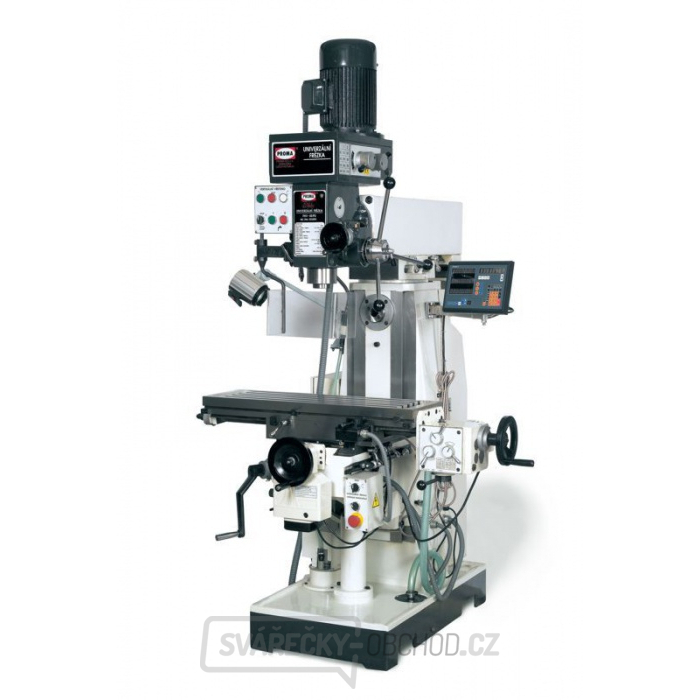

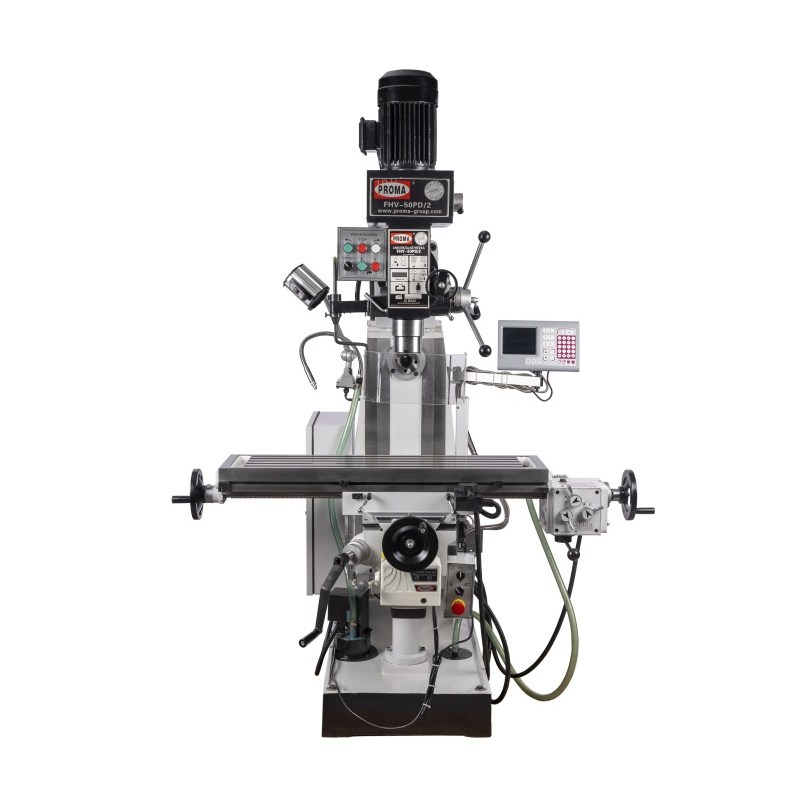

Univerzální frézka FHV-50PD/2 je určena pro širokou škálu běžných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi, nebo za použití automatického posuvu.
Hlavní výhody
- Optimální pro kusovou a malosériovou výrobu
- Vertikální i horizontální vřeteno
- Vysoká přesnost běhu vřetene v přesných kuželíkových ložiscích
- Pravý a levý chod vřetene
- Rozměrný křížový stůl s T-drážkami a opracovanou upínací plochou
- Základna stroje v těžkém provedení z litiny pro práci bez vibrací
- Rybinové vedení na osách X, Y, Z s vymezením vůlí klínovými lištami
- Velký rozsah počtu otáček a velikosti posuvu
- Frézka je vybavena automatickým posuvem (včetně rychloposuvu) stolu v osách X / Y
- Digitální odměřování polohy pro všechny tři osy
Součásti dodávky Univerzální frézka FHV-50PD/2:
- Digitální odměřování a zobrazení poloh v osách X / Y / Z
- Upínací šroub M 16 ve vřeteni
- Chladicí systém
- Automatický posuv stolu v osách X / Y
- Redukce ISO 40/MK 3
- Redukce MK 3/2
- Dlouhý frézovací trn 27 mm
- Horizontální opěrné ložisko
- Nastavitelný ochranný kryt
- Ochranný kryt pro horizontální frézování
- Pracovní světlo
- Servisní a obslužné nářadí
Technická data:
| Napětí | 400 V |
| Příkon horizontálního motoru | 1,5 kW |
| Příkon vertikálního motoru | 0,85 kW |
| Max.doporučený Ø vrtání | 50 mm |
| Max.doporučený Ø horizont.fréz. | 100 mm |
| Max.doporučený Ø vertik.fréz. | 40 mm |
| Max.doporučený Ø fréz.hlavy | 100 mm |
| Rozměr stolu | 1 000 x 240 mm |
| Kužel vřetene | ISO40 |
| Otáčky vřetene - horizontálního | 60/ 140/ 175/ 200/ 270/ 460/ 690/ 1090/ 1350 min. |
| Počet otáček (horizont.) | 9 stupňů |
| Otáčky vřetene - vertikálního | 115/ 230/ 290/ 360/ 580/ 720/ 875/ 1750 min. |
| Počet otáček (vertikál.) | 8 stupňů |
| Vzdál.vřetene od sloupu | 200 - 700 mm |
| Vzdál.vřetene od stolu | 65 - 365 mm |
| Příčný posuv stolu | 230 mm |
| Podélný posuv stolu | 460 mm |
| Max.průměr vrtání | 50 mm |
| "T" drážka | 14 mm |
| Jeden dílek noniusu - podélný posuv stolu | 0,05 mm |
| Jeden dílek noniusu - příčný posuv stolu | 0,02 mm |
| Jeden dílek noniusu - svislý posuv stolu | 0,02 mm |
| Jeden dílek noniusu - jemný posuv vřetene | 0,05 mm |
| Strojní posuv podélný a příčný | Ano |
| Digitální odměřování v ose X,Y,Z | Ano |
| Rozměry stroje(d x š x v) | 1 280 x 1 100 x 1 920 mm |
| Digitální odměřování osy - X, Y, Z | ANO |
Váhy a míry:
| Celková váha včetně obalu | 1100.0 kg |
| Čistá váha | 950.0 kg |
| Šířka/Výška/Hloubka | 1150 / 2220 / 1340 mm |
