Popis produktu

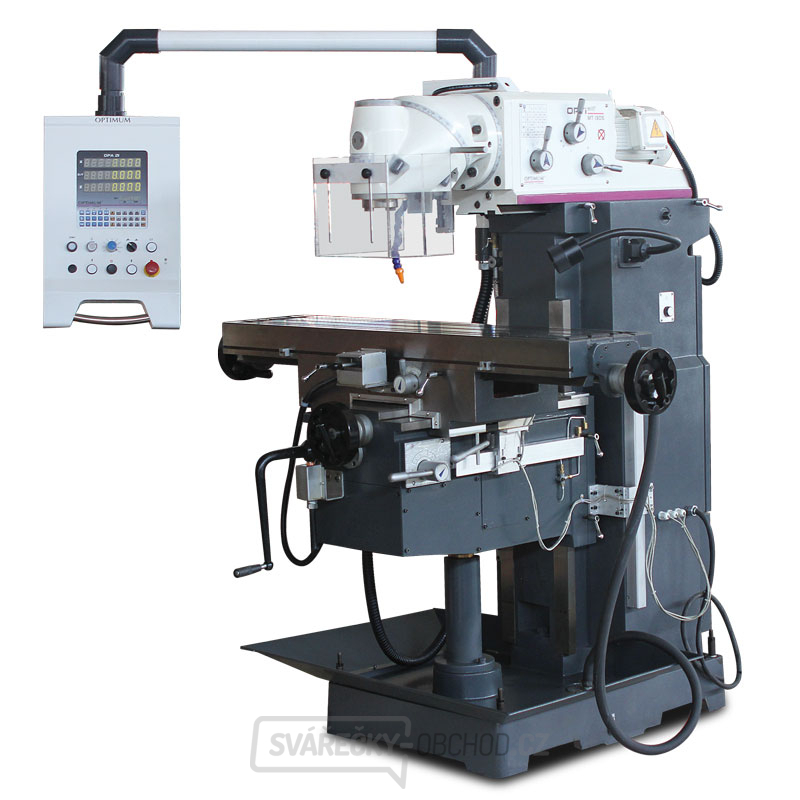

Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy. Těžké, masivní provedení z kvalitní Meehanite litiny. Vertikální a horizontální frézovací poloha. Robustní konstrukce stroje. Frézovací hlava je otočná ve dvou osách, umožňuje tak nastavení v libovolném úhlu. Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod.

Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt. Centrální jednotka mazání. Velká ruční kola se stupnicí. LED pracovní lampa. Chladicí zařízení. Snadné ovládání ovládacích prvků. Stabilní, pravoúhlé vodící dráhy v ose Y a Z. Velký, výškově stavitelný ochranný kryt sklíčidla s mikrospínačem chrání obsluhu před odlétávajícími třískami a díly.

Masivní a velký křížový stůl s přesně vybroušený povrchem a T-drážkami. Digitální odměřování polohy DPA 21. Strojní posuv poháněný servomotorem lze regulovat pomocí voliče na ovládacím panelu. Strojní posuv stolu v ose X, Y a Z.

Obsahuje:
Frézovací trn pro horizontální frézování ISO 40
Upínací trn pro frézu Ø 32 mm
Digitální odměřování polohy
Seřizovací nářadí

Technické parametry:
Max. průměr stopkové frézy : 20 mm
Max. průměr nožové hlavy : 100 mm
Vyložení : 150-550mm
Rozměry pracovního stolu : 1270×300mm
Max. zatížení stolu : 200 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč : 80 mm
Kužel vřetene : ISO40 DIN 2080
Rozsah posuvu - osa X : 720 mm
Rozsah strojního posuvu - osa X : 650 mm
Rychlost strojního posuvu - osa X : 30 – 830 mm/min
Rozsah posuvu - osa Y : 300 mm
Rozsah strojního posuvu - osa Y : 220 mm
Rychlost strojního posuvu - osa Y : 30 – 830 mm/min
Rozsah posuvu - osa Z : 400 mm
Rozsah strojního posuvu - osa Z : 320 mm
Rychlost strojního posuvu - osa Z : 23 – 625 mm/min
Otáčky : 45–1660ot/min
Počet rychlostních stupňů : 11
Min. vzdálenost vřetene a stolu : 196 mm
Max. vzdálenost vřetene a stolu : 646 mm
Úhel otáčení frézovací hlavy : 360 °
Příkon motoru chladícího čerpadla : 60 W
Příkon : 6000 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1760×1700×1550mm
Hmotnost : 1450 kg
