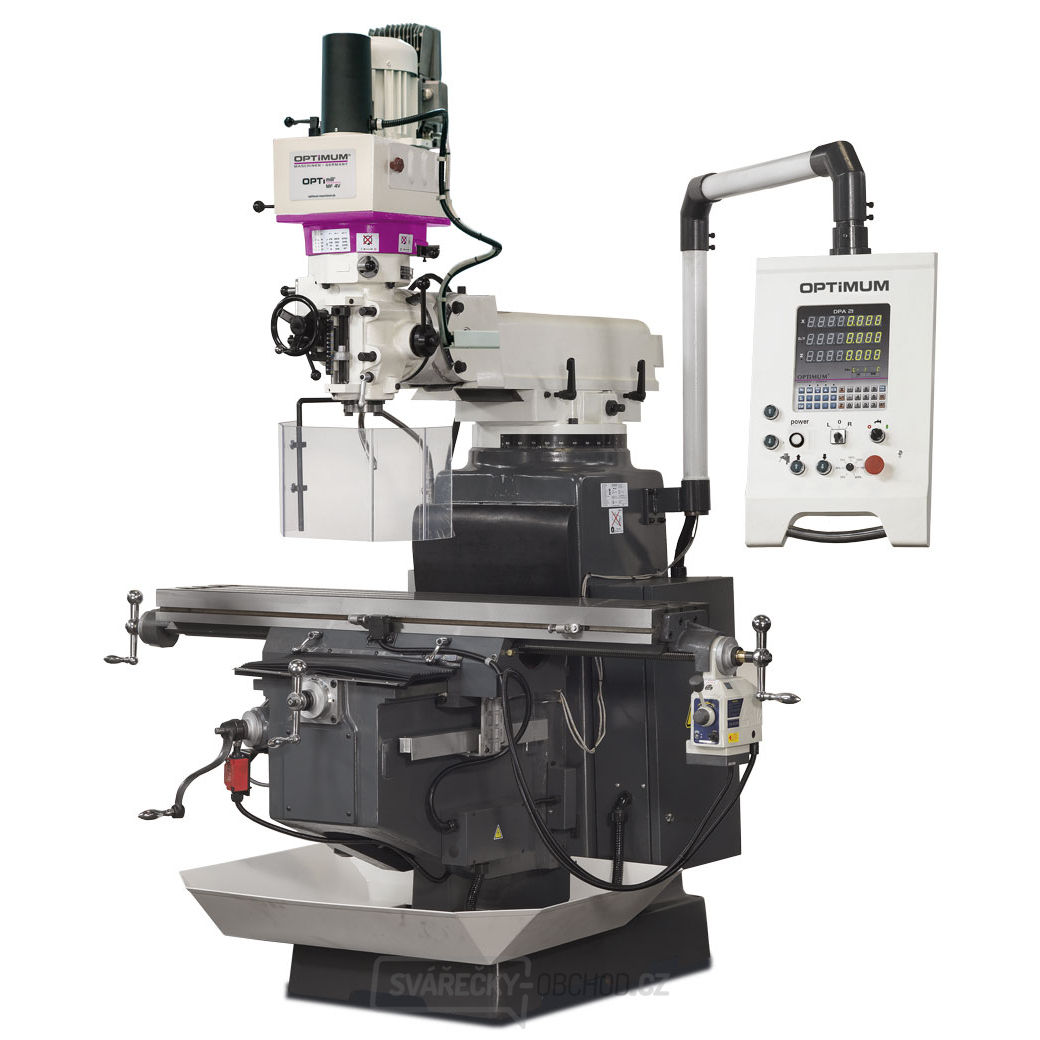

Univerzální frézka OPTImill MF 4 V

Univerzální vrtačko-frézka v masivním provedení pro profesionální použití. Plynulá regulace otáček pomocí frekvenčního měniče (Made in Germany) a digitální odměřování polohy DPA 21.

  • Mnohostranné použití
  • Těžké, masivní provedení z kvalitní litiny
  • Masivní křížový stůl s přesně opracovaným povrchem
  • Všechny vodící rybinové plochy kaleny. Seřizování vůlí pomocí klínových lišt
  • V základní výbavě automatický posuv osy X, posuv osy Y možno přiobjednat
  • Elektrický zdvih stolu
  • Plynulá regulace rychlosti frekvenčním měničem zn. Lenze
  • Vysoká přesnost díky kuželíkovým ložiskům
  • Univerzálně přestavitelná frézovací hlava otočná o 360° a sklopná o ±90°
  • Automatický posuv pinoly
  • Nastavitelný hloubkový doraz s milimetrovou stupnicí a čelním odečítáním
  • Hlavní vypínač s jištěním motoru, přepínačem chodu vpravo-vlevo a nouzovým vypínačem
  • Standardně dodávané s chladící soustavou

Digitální odměřování všech 3 os DPA 21 (osa Z na konzole):

  • Výrazné snížení výrobního času
  • Snadné použití
  • Vyšší přesnost obrábění
  • Přehledná tlačítka
  • Antireflexní displej

Rozsah dodávky:

  • Digitální odměřování DPA 21
  • Strojní posuv stolu v ose X
  • Elektrický zdvih osy Z
  • Vana na třísky
  • Chladící zařízení
  • Seřizovací nářadí
Technické parametry:

Vrtací výkon trvalý | ocel: 28 mm
Vrtací výkon max. | ocel: 32 mm
Max. průměr stopkové frézy: 20 mm
Max. průměr nožové hlavy: 100 mm
Vyložení: 200 - 680 mm
Rozměry pracovního stolu: 1370 × 254 mm
Max. zatížení stolu: 275 kg
T-drážky | počet: 3
T-drážky | velikost drážky: 16 mm
T-drážky | rozteč: 63 mm
Kužel vřetene: ISO40 DIN 2080
Rozsah posuvu - osa X: strojní, 800 mm
Rozsah posuvu - osa Y: ruční, 340 mm
Rozsah posuvu - osa Z: elektrický zdvih, 401 mm
Otáčky: 9 – 6750 ot/min
Plynulá změna otáček: Ano
Počet rychlostních stupňů: 8, plynule
Min. vzdálenost vřetene a stolu: 40 mm
Max. vzdálenost vřetene a stolu: 446 mm
Zdvih pinoly: 127 mm
Automatický posuv pinoly: 0,04 / 0,08 / 0,15 mm/ot.
Pojezd frézovací hlavy: 480 mm
Úhel naklopení frézovací hlavy: -45 ° až +45 °
Úhel otáčení frézovací hlavy: 360 °
Příkon: 3750 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 1450 × 2200 × 1500 mm
Hmotnost: 1150 kg
