Popis produktu

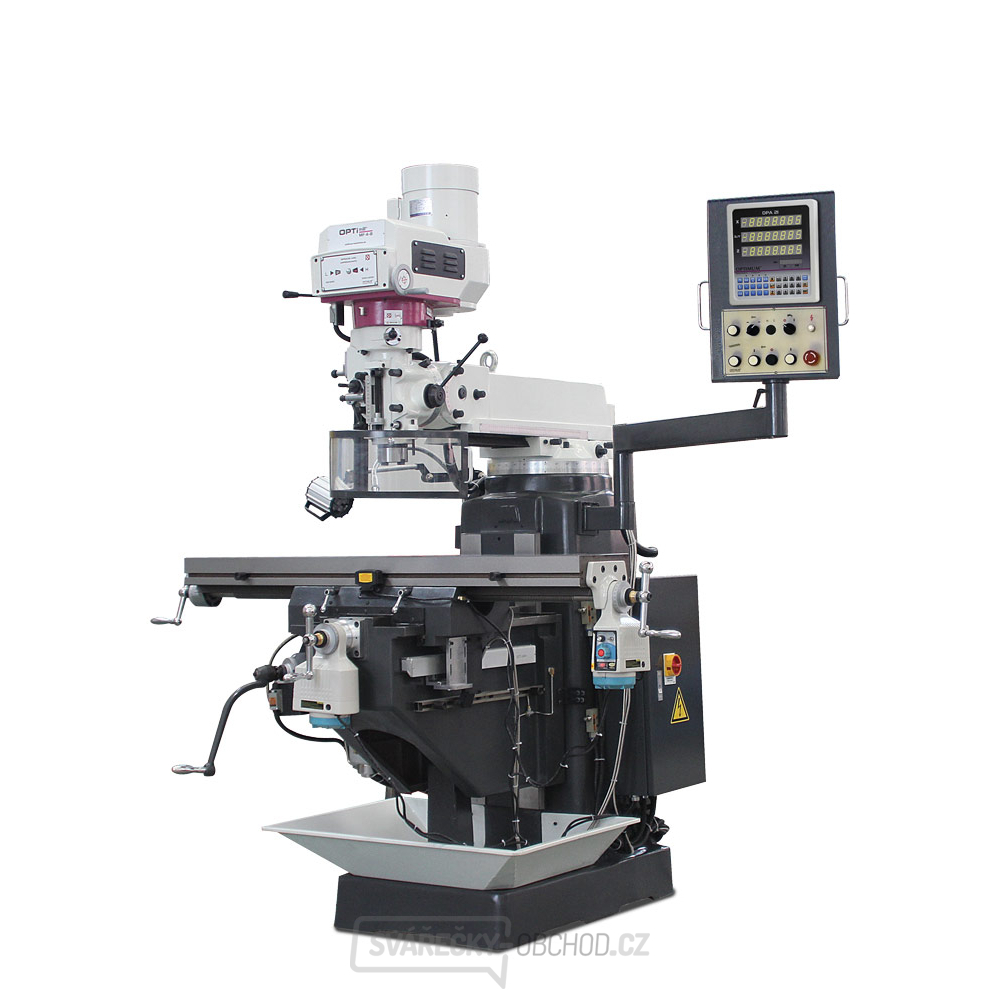

Univerzální vrtačko-frézka s mechanickým variátorem pro plynulou regulaci otáček. S digitálním odměřováním polohy DPA 31 Plus.
- Těžké, masivní provedení z kvalitní Meehanite litiny
- Vysoká přesnost oběhu díky kuželíkovým ložiskům, <0,01 mm měřeno na pinole
- Nastavitelná rybinová vedení 55° v osách X a Z
- Nastavitelné ploché vedení v ose Y
- Chladicí zařízení
- Centrální jednotka mazání
- Velký rozsah posuvů X / Y / Z – 740 / 330 / 320 mm
- Strojní posuv osy X, Y a Z
- Masivní a velký křížový stůl s přesně vybroušený povrchem a T-drážkami
- Nosnost křížového stolu 300 kg
- Frézovací hlavu lze naklopit o ± 45°
- Jemný přísuv pinoly
- Nastavitelný doraz vrtací hloubky pomocí milimetrové stupnice
- Pravý / levý chod
- Plynulá regulace rychlosti
- Vřeteno uložené v přesných ložiscích
- Mechanická brzda vřetene
- Velký, výškově stavitelný ochranný kryt sklíčidla s mikrospínačem
- Digitální odměřování polohy DPA 31 Plus:
- Výrazné snížení výrobního času
- Snadné použití
- Vyšší přesnost obrábění
- Měřící lišta s čtecí hlavou na ose X
- Magnetické pásky ose Y a Z
- Přehledná tlačítka
- Antireflexní displej
Obsahuje:
- Digitální odměřování polohy DPA 31 Plus
- Vana na třísky
- Chladicí zařízení
- Seřizovací nářadí
- Strojní posuv stolu v ose X,Y,Z
Parametry:
Vrtací výkon trvalý | ocel : (S235JR) 20 mm
Vrtací výkon max. | ocel : (S235JR) 24 mm
Max. průměr stopkové frézy : 25 mm
Max. průměr nožové hlavy : 76 mm
Vyložení : 0-420mm
Rozměry pracovního stolu : 1370×254mm
Max. zatížení stolu : 300 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 16 mm
T-drážky | rozteč : 63 mm
Kužel vřetena : ISO40 DIN 2080
Rozsah posuvu - osa X : ruční 820 mm / strojní 740 mm
Rozsah posuvu - osa Y : ruční 410 mm / strojní 330 mm
Rozsah posuvu - osa Z : ruční 400 mm / strojní 320 mm
Otáčky : 60–4200ot/min
Počet rychlostních stupňů : 2. mechanická plynulá regulace
Rozsah posuvu frézovací hlavy : 470 mm
Strojní posuv pinoly : 0.038 / 0.076 / 0.152 mm/ot
Max. vzdálenost vřetene a stolu : 405 mm
Průměr pinoly : 86 mm
Zdvih pinoly : 127 mm
Úhel naklopení frézovací hlavy : -90° / vertikálně - 45 °až +90° / vertikálně + 45 °
Úhel otáčení frézovací hlavy : 360 °
Výkon motoru chladícího čerpadla : 90 W
Příkon : 3 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2400×2300×2160 mm
Hmotnost : 1260 kg
