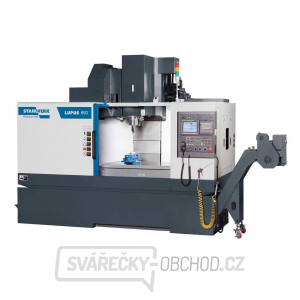

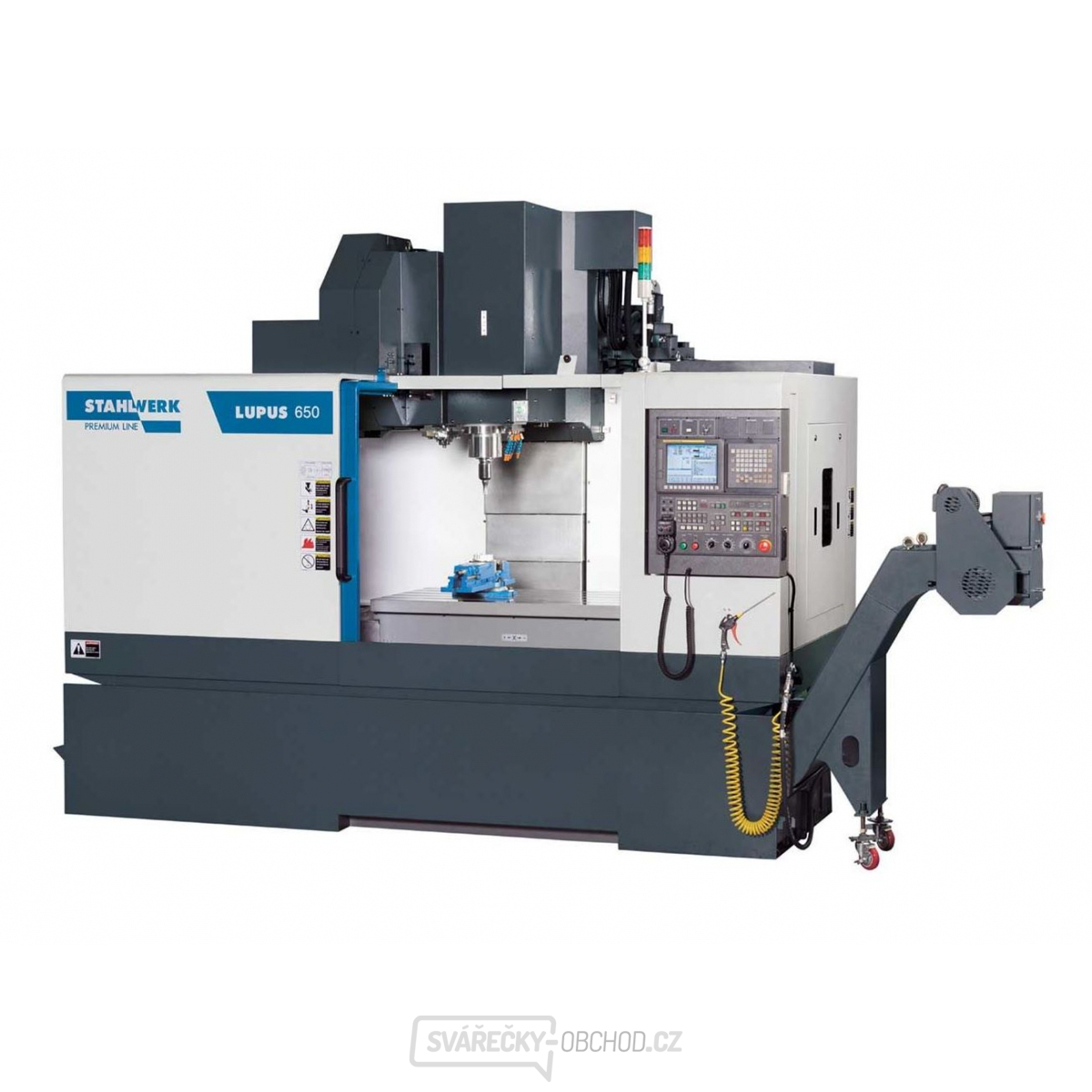

CNC obráběcí centrum Lupus 650

Nejdůležitější novinky

  • výkonné vřeteno BBT 40 s rychlostí až 12.000 min-1
  • vysoká zatížitelnost stolu 1.500 kg umožňuje obrábění velkých a těžkých obrobků
  • řízení Fanuc 0i TD a Fanuc pohony zajišťují vysokou míru bezpečnosti procesu
  • krátké časy výměny nástroje a 30 stanic (volitelně rozšiřitelných na 40 stanic) zvyšuje produktivitu, flexibilitu a čas chodu vřetena za směnu

konstrukce stroje

  • silně žebrovaný rám stroje s velmi nízko položeným těžištěm
  • během konstrukce bylo dbáno na prostorově úsporný design
  • série Lupus je vybavena lineárními vedeními v osách X, Y a Z pro vysokou přesnost umožněnou velmi nízkým klidovým třením a vyšší dynamikou
  • kuličková vřetena 40 mm zajišťují stabilní vedení stolu a umožňují s digitálním pohonovým paketem vysoký točivý moment při nejvyšší dynamice

vřeteno

  • vřeteno BBT 40 s dvojitým upnutím nástroje pro zvláště pevné dosednutí upnutého nástroje ve vřetenu - vyšší kvalita povrchu dosažená potlačením vibrací
  • 4 násobně uložené vřeteno slouží jako základ pro vysokou kvalitu povrchu a pro dobré zachycení a odvedení sil, vznikajících při obrábění - tím je dosažená vysoká kvality povrchu
  • pomocí 3 různých druhů vřeten (Belt / Built-In / Gear) s různými otáčkami mohou být vřetena série Lupus individuálně přizpůsobena potřebám obrábění

měnič nástrojů

  • dvojramenný měnič s 30 nástrojovými stanicemi zajišťuje dostatečnou flexibilitu a kapacitu v běžné výrobě (volitelně rozšiřitelný na 40 stanic)
  • krátký čas výměny od 1,3 sec. od nástroje k nástroji a 3,9 sec. od upnutí k upnutí zvyšují čistý čas chodu vřetena a tím i výstup stroje

Siemens Sinumerik 828 D

  • Vrcholný specialista pro náročné frézování

Vynikající funkce a výkonnostní data CNC a funkce Siemens Sinumerik 828D

  • kompaktní, robustní a bezúdržbová obslužná tabule CNC
  • pohodlné zadávání programu a parametrů pomocí klávesnice QWERTY
  • nejvyšší přesnost obrábění
  • inteligentní kinematické transformace pro obrábění válcových obrobků a ve vychýlených rovinách obrobku
  • Technologický balíček SINUMERIK MDynamics s novou funkcí Advanced Surface: perfektní povrchy obrobků a nejkratší doby opracování při výrobě tvarových konstrukčních dílů
  • ShopMill: nejkratší doba programování při výrobě jednotlivých dílů a malých sérií
  • programGUIDE: nejkratší doba opracování a maximální flexibilita při výrobě dílů velkých sérií
  • jedinečné spektrum technologických cyklů – od obrábění nejrůznějších kontur při frézování s rozpoznáváním zbytkového materiálu až po procesní měření
  • Animated Elements: jedinečná podpora obsluhy a programování se sekvencemi pohyblivých obrázků
  • nejmodernější přenos dat pomocí USB flash disku, CF karty a sítě (ethernet)
  • Easy Message: maximální dostupnost strojů díky sledování procesu prostřednictvím textových zpráv (SMS)
  • Technologický balíček SINUMERIK MDynamics s Advanced Surface pro tvorbu tvarových konstrukčních dílů
  • Zrychlení s omezením cukání
  • dynamické servořízení
  • 4osá simultánní interpolace (X, Y, Z, kruhová osa)
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání závitů bez vyrovnávacího sklíčidla a frézování závitů
  • orientované zablokování vřetena
  • Přepínání palce / metrická soustava
  • Koncept FRAME pro individuální úpravu souřadnic, rotací, měřítek a odrazů
  • 100 nastavitelných posuvů nulových bodů
  • Synchronní akce a rychlé vyvolání nápovědy

Standardní výbava

  • Řídicí jednotka Siemens 828 D
  • Shopmill výběr softwaru pro Sinumerik 828D
  • Upgrade počtu otáček vřetena na 10 000 ot/min
  • Chladicí systém pro čep hlavice (chladič oleje)
  • Řetězový dopravník třísek (boční)
  • Vozík na třísky 230 litrů (výklopný)
  • Chlazení vřetenem 30 barů
  • Dodatečné volně konfigurovatelné příkazy M
  • Hydraulická jednotka pro 4 osy
  • CE certifikace
  • rozhraní USB
  • Rozhraní R232
  • Výměník na 30 nástrojů
  • elektrické ruční kolečko
  • systém chlazení chladicí kapalinou
  • Pistole na vzduch a chladicí kapalinu
  • centrální mazání
  • pracovní svítilna LED
  • 3barevný světelný signál LED
  • Blokace dveří
  • nohy stroje
  • ovládací nástroj
Technické parametry:
Pracovní prostor
rozměry stolu 1.400x700 mm
zatižitelnost stolu 1.500 kg
vzdálenost hlava vřetena - horní strana stolu 150 - 790 mm
vyložení 707 mm
Dráha pojezdu
dráha pojezdu - osa X 1.280 mm
dráha pojezdu - osa Y 670 mm
dráha pojezdu - osa Z 640 mm
Vodicí dráha Roller
hlavní vřeteno
otáčky vřetena 10.000 1/min
upnutí vřetena BBT 40
točivý moment hlavního vřetena pork./max. 70 / 95 Nm
vnitřní průměr ložiska vřetena 70 mm
Pohon vřetena řemenový převod Riemenantrieb
dotahovací čep PS 806
Rychlý chod
rychlý chod v ose X-/ Y 36.000 mm/min
rychlý chod v ose Z 30.000 mm/min
posuv
pracovní posuv - osa X 15.000 mm/min
pracovní posuv - osa Y 15.000 mm/min
pracovní posuv - osa Z 15.000 mm/min
nosič nástrojů
Typ nosiče nástrojů Doppelarm
volba nástroje Memory random
počet nástrojových míst 30 ks
velikost nástroje Ø x délka (max.) 85x300 mm
hmotnost nástrojů (max.) 7 kg
doba potřebná pro výměnu nástroje, nástroj / nástroj 1,8 s
doba potřebná pro výměnu nástroje, upnutí / upnutí 3,9 s
přesnosti
přesnost opakování ± 0,003 mm
přesnost nastavování polohy ± 0,005 mm
výkony pohonů
výkon motoru hlavního pohonu 15 kW
hlavní pohon, konstantní zatížení 11 kW
celkový příkon 36 kVA
napětí 220 V
síťová frekvence 50 Hz
míry a váhy
rozměry 3,3x2,35x2,94 m
hmotnost 7.500 kg
