Popis produktu

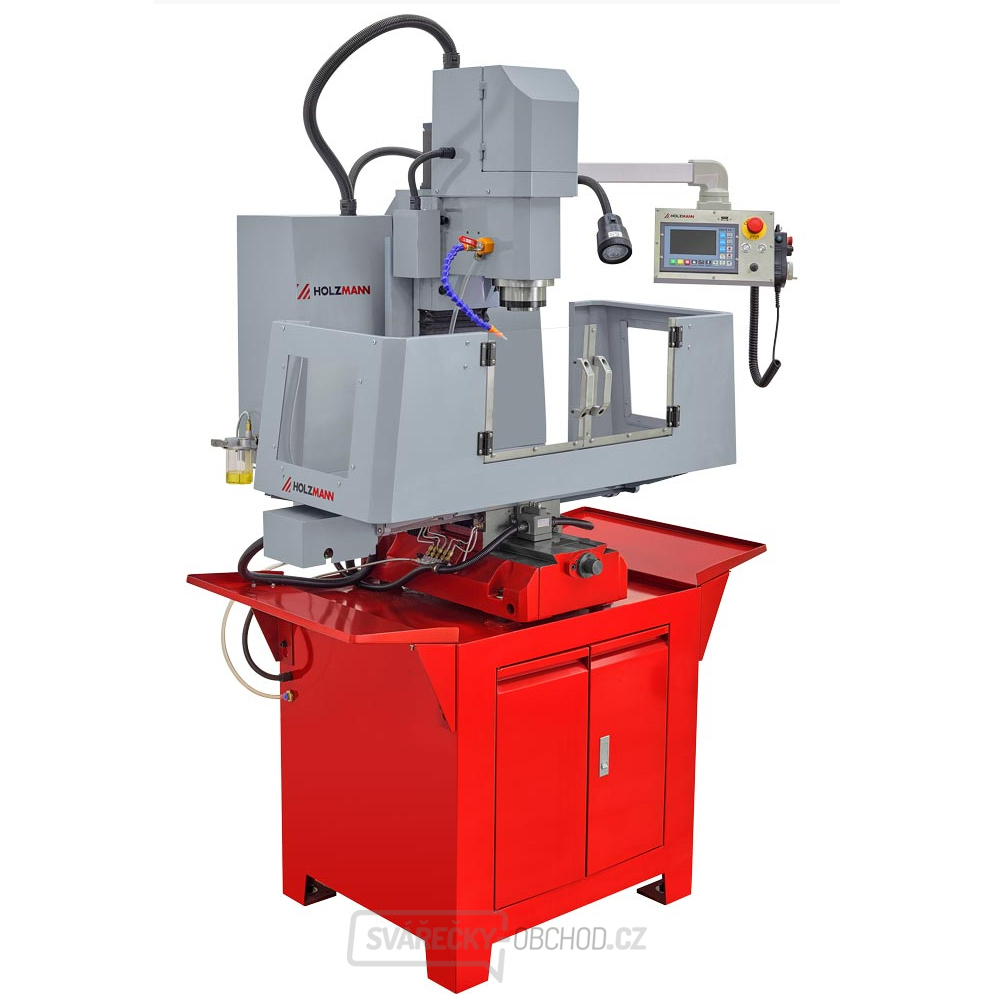

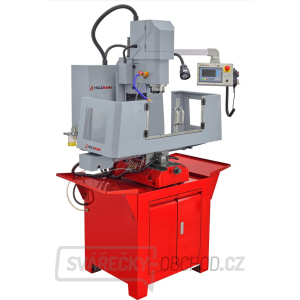

Kompaktní CNC frézka na kov CF476NANO_400V je ideálním řešením pro obrábění kovů v malých prostorách. Vybavená integrovaným čerpadlem chladicí kapaliny a celkovým připojovacím výkonem 3,6 kW nabízí spolehlivý výkon pro CNC řízené frézovací práce. Díky 1 000 W vřetenu a samostatně generovanému G-kódu bude váš požadovaný obrobek na CF476Nano spolehlivě opracován.
Kompaktní, spolehlivá a praktická – perfektní pro dílny a výuková zařízení.
Výkony motorů:
- Vřeteno: 1000 W (max. 7 Nm)
- Posuv osy X: 750 W (max. 4 Nm)
- Posuv osy Y: 750 W (max. 4 Nm)
- Posuv osy Z: 1000 W (max. 4 Nm)
Pohon a mechanika:
- Kuličkový šroub: Ø 20 mm
Rychlosti:
- Max. rychlost rychloběhu (X/Y/Z): 3000 mm/min
- Max. rychlost posuvu (X/Y/Z): 2000 mm/min
- Max. otáčky vřetena: 4500 min⁻¹
CNC řízení:
- Řídící jednotka: DDCS V3.1
Přesnost:
- Minimální krok: 0,001 mm
- Polohování os XY: 0,08 mm
- Opakovací přesnost: 0,02 mm
Chladící jednotka:
- Výkon čerpadla: 90 W
- Max. průtok: 25 l/min
- Objem nádrže: 13 l
Rozhraní a jazykové balíčky:
- Rozhraní: USB A
- Jazyky: EN (předinstalováno)
- Další balíčky: 3× USB flash disky (DE-CZ, DE-RO, ES-FR) – instalace dle potřeby
Obsah dodávky:
- Upínací vřeteno M12
- Vrtací sklíčidlo
- Upínací objímka pro sklíčidla
Technické parametry
Údaje o motoru
Jmenovitý výkon S1 [W]: 3607
Napětí: 400 V / 3 / 50 Hz
Obecné rozměry
Rozměry stolu [mm]: 700 × 180
Výška stolu [mm]: 995
Celkové rozměry [mm]: 1500 × 925 × 1950
Technická specifikace
Držák pro upínání fréz: MT3/R8
Posuv v ose X [mm]: 476
Posuv v ose Y [mm]: 156
Posuv v ose Z [mm]: 282
Max. průměr frézy [mm]: 20
Rozměr T-drážky [mm]: 12
Max. zatížení stolu [kg]: 100
Hlasitost a vibrace
Hladina akustického tlaku [dB(A)]: <83
Hmotnost
Brutto [kg]: 425
Netto [kg]: 325
Přepravní rozměry
Šířka balení [mm]: 940
Délka balení [mm]: 1310
Výška balení [mm]: 1870
