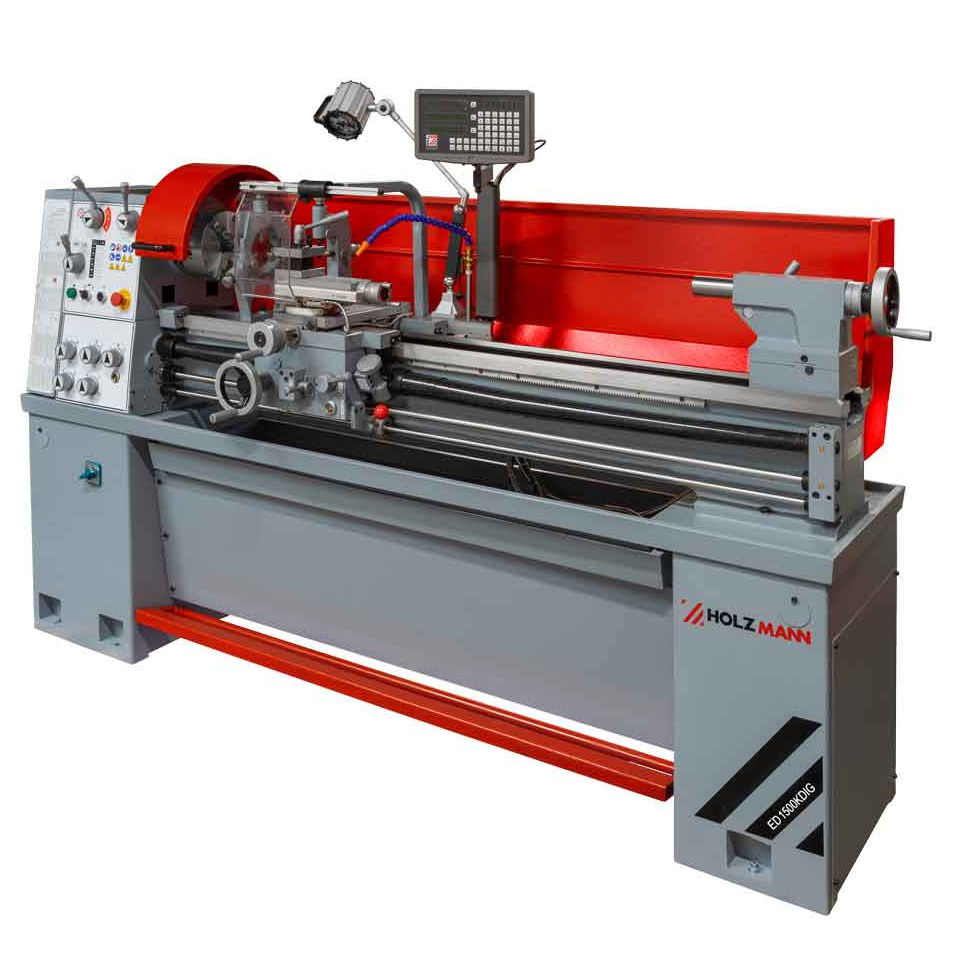

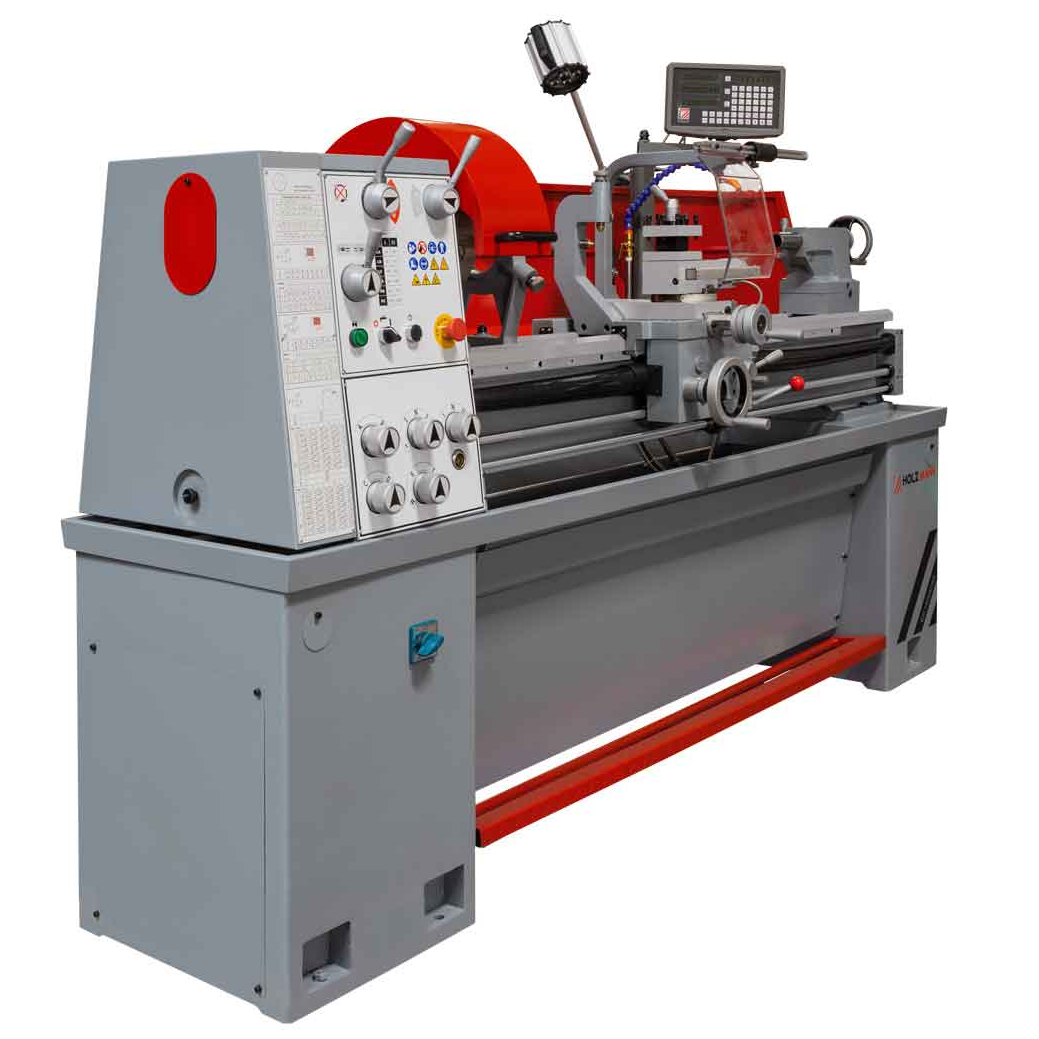

Soustruh na kov Holzmann ED1500KDIG_400V je určený pro strojírenské provozy, údržbářské dílny a odbornou výuku. Nabízí vzdálenost mezi hroty 1 500 mm, točný průměr nad ložem 400 mm a průchod vřetena 56 mm. Uplatní se při výrobě a opravách rotačních součástí, kdy potřebujete kombinovat práci s delšími dílci s přehledným odečítáním polohy nástroje.
Výbavu tvoří tříosé digitální odměřování DRO, podélný a příčný strojní posuv, elektromagnetická nožní brzda a chladicí zařízení. Napájení je 400 V / 50 Hz. Stroj tak nabízí společný základ pro běžné soustružení i závitování bez nutnosti samostatně pořizovat odměřování, pracovní osvětlení nebo základní chladicí zařízení.
Pracovní prostor pro hřídele, pouzdra a opravárenské díly
Rozteč hrotů poskytuje prostor pro delší obrobky podepřené koníkem. Průchod vřetena o průměru 56 mm využijete při upnutí vhodné tyčoviny procházející vřetenem. Pro rozhodování o konkrétním dílci je důležitý také jeho tvar a způsob upnutí: samotný točný průměr nad ložem nevyjadřuje prostor nad příčnými saněmi ani délku využitelnou po nasazení upínacích prvků.
Otáčky vřetena se volí ve 12 stupních od 45 do 2 000 ot./min. Rozsah dovoluje přizpůsobit režim obrábění průměru obrobku, materiálu a nástroji. Pro pravidelné odebírání materiálu jsou k dispozici strojní posuvy v obou směrech. Podélný posuv má rozsah 0,02–0,85 mm/ot. a příčný 0,005–0,22 mm/ot.; oba nabízejí 64 nastavení.
DRO usnadňuje orientaci při obrábění

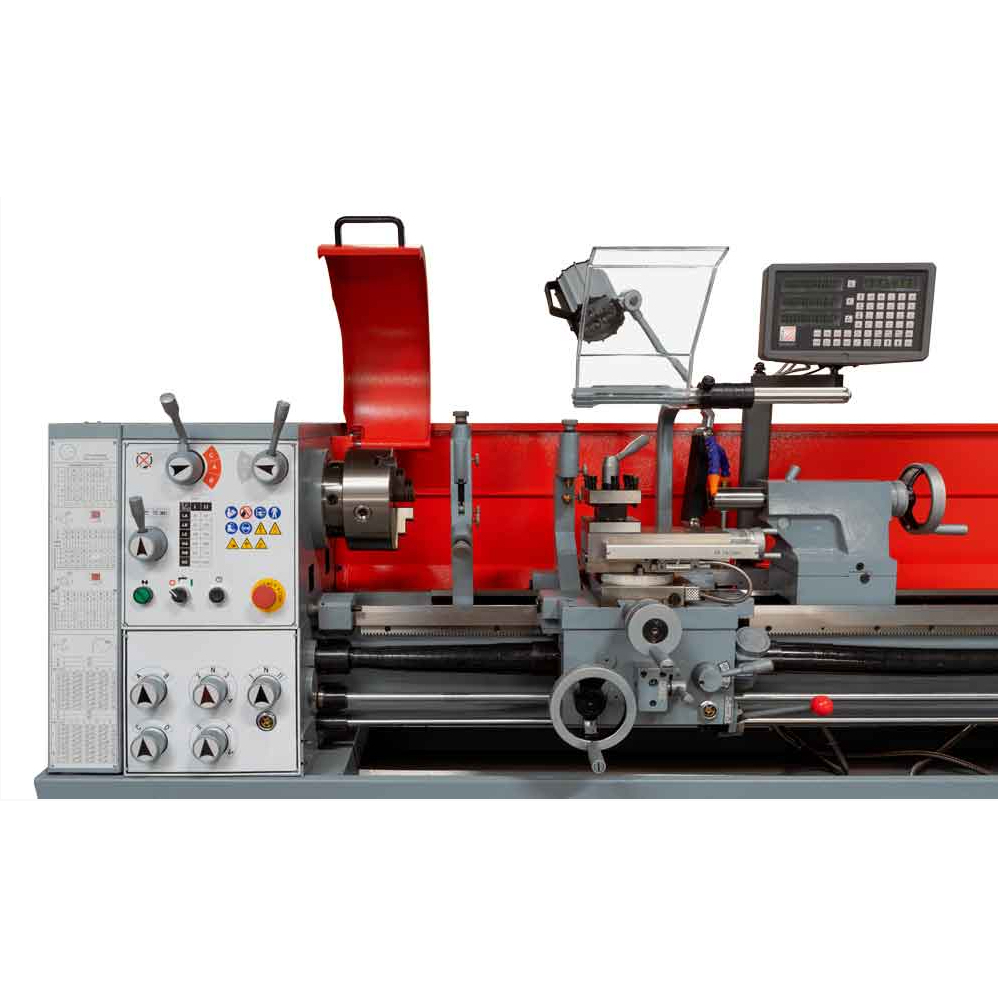

Digitální ukazatel zobrazuje polohu ve třech osách a usnadňuje sledování pohybu suportů při postupném obrábění dílce. Oceníte jej při práci na osazeních a při návratu k nastaveným polohám. Obsluha má údaje soustředěné na displeji, což je praktické také při výuce, kdy je potřeba názorně sledovat vztah mezi pohybem nástroje a změnou rozměru.
Pro řezání závitů nabízí soustruh metrická stoupání 0,8–14 mm a palcové závity v rozsahu 2–28 TPI. Součástí dodávky jsou závitové hodinky a sada výměnných ozubených kol. Závitovací výbava tak doplňuje běžné podélné a čelní soustružení při výrobě závitových součástí nebo opravách strojních sestav.
Litinové lože a výbava pro každodenní práci
Litinové lože tlumí vibrace a tvoří pevný základ vedení suportů. Prizmatické vodicí plochy jsou indukčně kalené a přesně broušené; vůli vedení lze seřizovat klínovými lištami. Převodové součásti pracují v olejové lázni. Tato konstrukce je vhodná pro dílnu, která od soustruhu očekává stabilní vedení nástroje a možnost průběžného mechanického seřízení.

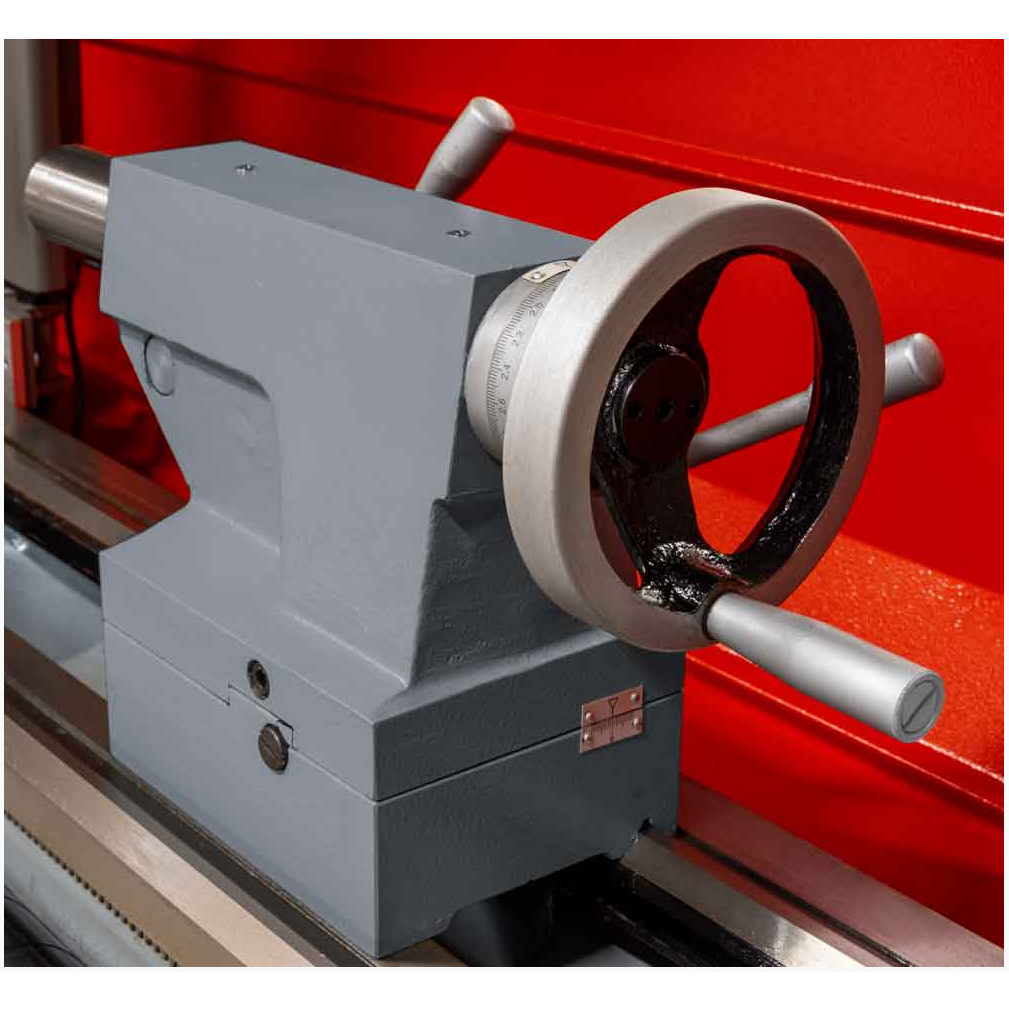

Vřeteno používá upínání Camlock D5. Koník lze příčně vyosit o ±5 mm pro soustružení kuželových ploch. Elektromagnetickou brzdu obsluha ovládá nohou, takže má brzdění dostupné přímo z pracovního místa. Pracovní prostor doplňuje osvětlení, přívod chladicí kapaliny a zadní ochranný kryt pro zachycení odstřikující kapaliny a třísek.
Hlavní přínosy
- Tříosé DRO pro přehledné odečítání polohy při nastavování a obrábění.
- Rozteč hrotů 1 500 mm pro práci s delšími rotačními dílci.
- Průchod vřetena 56 mm pro upínání vhodné tyčoviny skrz vřeteno.
- Podélný i příčný strojní posuv pro souvislý pohyb nástroje.
- Pevná a posuvná luneta v dodávce pro podepření vhodných dlouhých obrobků.
Obsah dodávky a doplnění pracoviště
Součástí dodávky je tento stroj a příslušenství:
- tříčelisťové sklíčidlo Ø 200 mm včetně upínacích čelistí,
- čtyřčelisťové sklíčidlo Ø 200 mm,
- dva pevné hroty a redukční pouzdro MK6/MK4,
- pevná a posuvná luneta,
- pracovní halogenové osvětlení, zadní ochranný kryt, chladicí zařízení a litinový podstavec,
- závitové hodinky, sada výměnných ozubených kol a obslužné nářadí.
Volitelným příslušenstvím jsou soustružnické nože, otočný hrot MK4, měřidla a koncentrát chladicí kapaliny; objednávají se samostatně. K základní výbavě tak můžete přidat nástroje podle materiálu a operací, které budou na pracovišti převažovat.
Technické parametry
| Napájení | 400 V / 50 Hz |
|---|---|
| Digitální odměřování | 3 osy |
| Vzdálenost mezi hroty | 1 500 mm |
| Výška hrotů nad ložem | 200 mm |
| Max. točný průměr nad ložem | 400 mm |
| Průchod vřetena | 56 mm |
| Otáčky vřetena | 45–2 000 ot./min; 12 stupňů |
| Upínání vřetena | Camlock D5 |
| Kužel vřetena | MK6 / MT6 |
| Kužel koníku | MK4 / MT4 |
| Příčné vyosení koníku | ±5 mm |
| Podélný strojní posuv | 0,02–0,85 mm/ot.; 64 stupňů |
| Příčný strojní posuv | 0,005–0,22 mm/ot.; 64 stupňů |
| Dráha příčných saní | 180 mm |
| Metrické závity | 0,8–14 mm; 36 stupňů |
| Palcové závity | 2–28 TPI |
| Max. upnutí nástroje | 30 × 20 mm |
| Výška lože | 270 mm |
| Rozměry stroje (D × Š × V) | 2 570 × 780 × 1 800 mm |
| Rozměry balení (D × Š × V) | 2 470 × 760 × 1 600 mm |
| Hmotnost stroje bez obalu | 880 kg |
| Hmotnost s obalem | 980 kg |
| Hladina akustického tlaku LpA | 78 dB(A); nejistota K = 3 dB(A) |
Prostor pro umístění stroje
Pro soustruh počítejte s rozměry 2 570 × 780 × 1 800 mm a s dalším prostorem pro obsluhu, přístup k zařízení a manipulaci s obrobky. Délku dílce posuzujte společně se způsobem upnutí a podepření. Přívod elektrické energie musí odpovídat napájení 400 V / 50 Hz. Elektrické připojení a ustavení stroje svěřte kvalifikovaným pracovníkům.
Další varianty najdete v kategorii soustruhy na kov. Nabídku značky si můžete zúžit na soustruhy Holzmann. S porovnáním pracovních rozsahů vám pomůže článek Jak vybrat soustruh.
Časté dotazy
K čemu slouží tříosé DRO?
Zobrazuje polohu ve třech osách a usnadňuje sledování posunu nástroje i návrat k nastavené poloze při obrábění.
Lze na soustruhu řezat metrické i palcové závity?
Ano. Metrický rozsah je 0,8–14 mm a palcový 2–28 TPI. Dodávka zahrnuje závitové hodinky a výměnná ozubená kola.
Jaké upínací vybavení dostanu se strojem?
Dodávka zahrnuje tříčelisťové i čtyřčelisťové sklíčidlo o průměru 200 mm, dva pevné hroty, redukční pouzdro MK6/MK4 a obě lunety.
Je chladicí zařízení součástí dodávky?
Ano, stejně jako pracovní osvětlení a litinový podstavec. Koncentrát chladicí kapaliny patří k volitelnému příslušenství.
