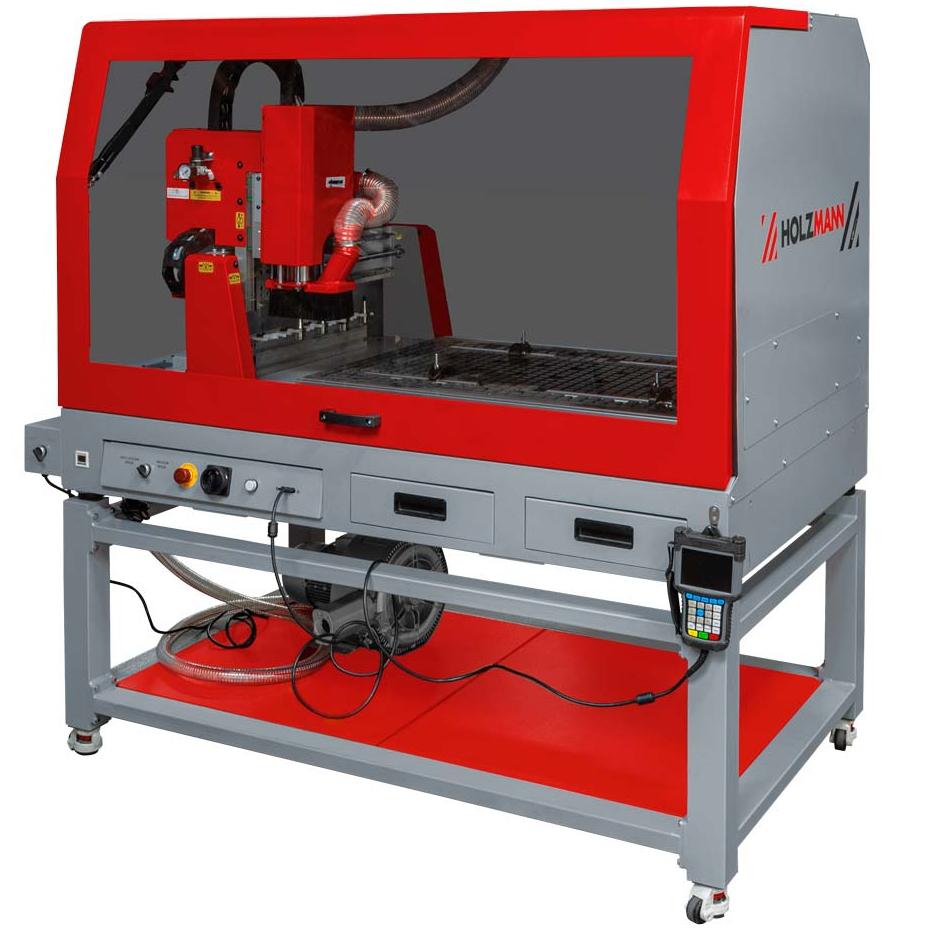

Holzmann CTF69ATC_230V je CNC stolní frézka pro obrábění dřeva a plastových materiálů. Dodává se s podstavcem, uzavřeným krytováním, vakuovým stolem a automatickou výměnou nástrojů s pěti pozicemi. Je vhodná pro dílny, které potřebují provádět více obráběcích operací podle programu a chtějí omezit ruční zásahy při střídání nástrojů.
Pojezdy jednotlivých os dosahují X 1 100 mm, Y 610 mm a Z 140 mm. Vodou chlazené vřeteno má výkon 2,2 kW a nastavitelný rozsah otáček do 24 000 ot./min. Upínání využívá držáky ISO20 ER20, přičemž maximální průměr stopky nástroje činí 12,7 mm. Frézka pracuje s napájením 230 V / 50 Hz.
Pět nástrojových pozic pro navazující operace
Automatická výměna nástrojů ATC umožňuje připravit až pět nástrojových sestav pro různé kroky obrábění. Vhodně připravený program tak může využívat rozdílné frézy bez jejich ručního přepínání při každé změně operace. Tento způsob práce využijete zejména u dílců, jejichž výroba vyžaduje několik nástrojů.
Součástí dodávky je pět držáků ISO20 ER20 bez upínacích kleštin. Kleštiny je potřeba pořídit samostatně podle průměrů stopek zvolených fréz. Maximální průměr samotné frézy je 75 mm; při sestavování nástrojů je současně nutné respektovat prostor pro jejich pohyb a výměnu.

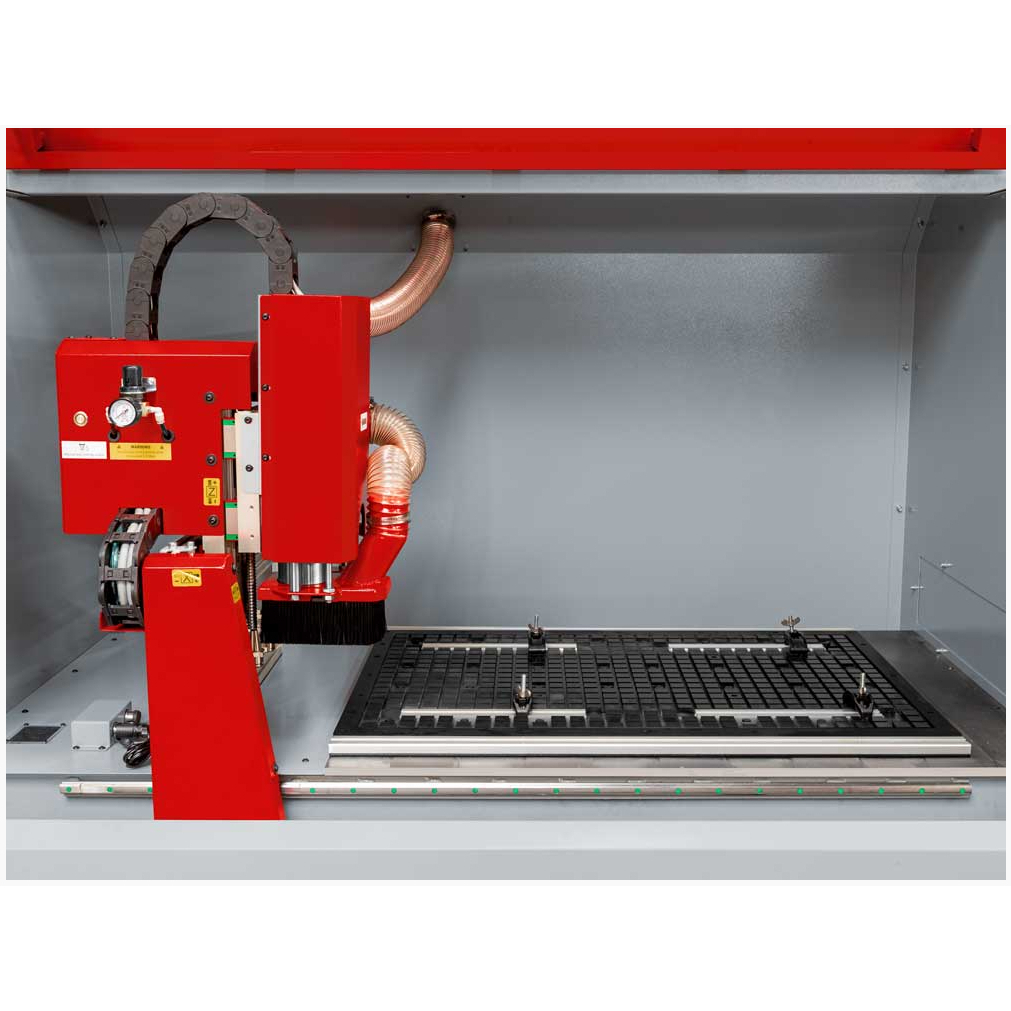

Vakuové upínání i mechanické příchytky
Vakuový stůl o rozměrech 937 × 637 mm umožňuje upevnění obrobku pomocí podtlaku. Potřebnou vakuovou pumpu o výkonu 1,5 kW dostanete společně se strojem. Pro mechanické upevnění jsou součástí dodávky také čtyři upínací příchytky.
Oba způsoby upnutí pomáhají přizpůsobit přípravu práce konkrétnímu dílci. Při plánování obrábění počítejte s tím, že rozměr vakuového stolu a pojezdy os popisují různé vlastnosti stroje. Ve svislém směru je potřeba ponechat prostor nejen obrobku, ale také nástroji a použitým upínacím prvkům.
Vodou chlazené vřeteno a řízený pohyb os
Vřeteno je vybaveno vodním chlazením. Jeho otáčky lze nastavovat v rozsahu 0–24 000 ot./min, takže můžete zvolit režim odpovídající nástroji, materiálu a konkrétní operaci. Chlazení vřetena je samostatnou součástí jeho provozu a neslouží k přivádění řezné kapaliny na obrobek.
Frézka má deklarovanou opakovatelnost ±0,1 mm. Tento údaj popisuje opakované polohování; výsledný rozměr součásti ovlivňuje také nástroj, upnutí a nastavené obrábění. K ovládání stroje slouží ruční konzole, která je součástí dodávky a umožňuje obsluze pracovat přímo u frézky.

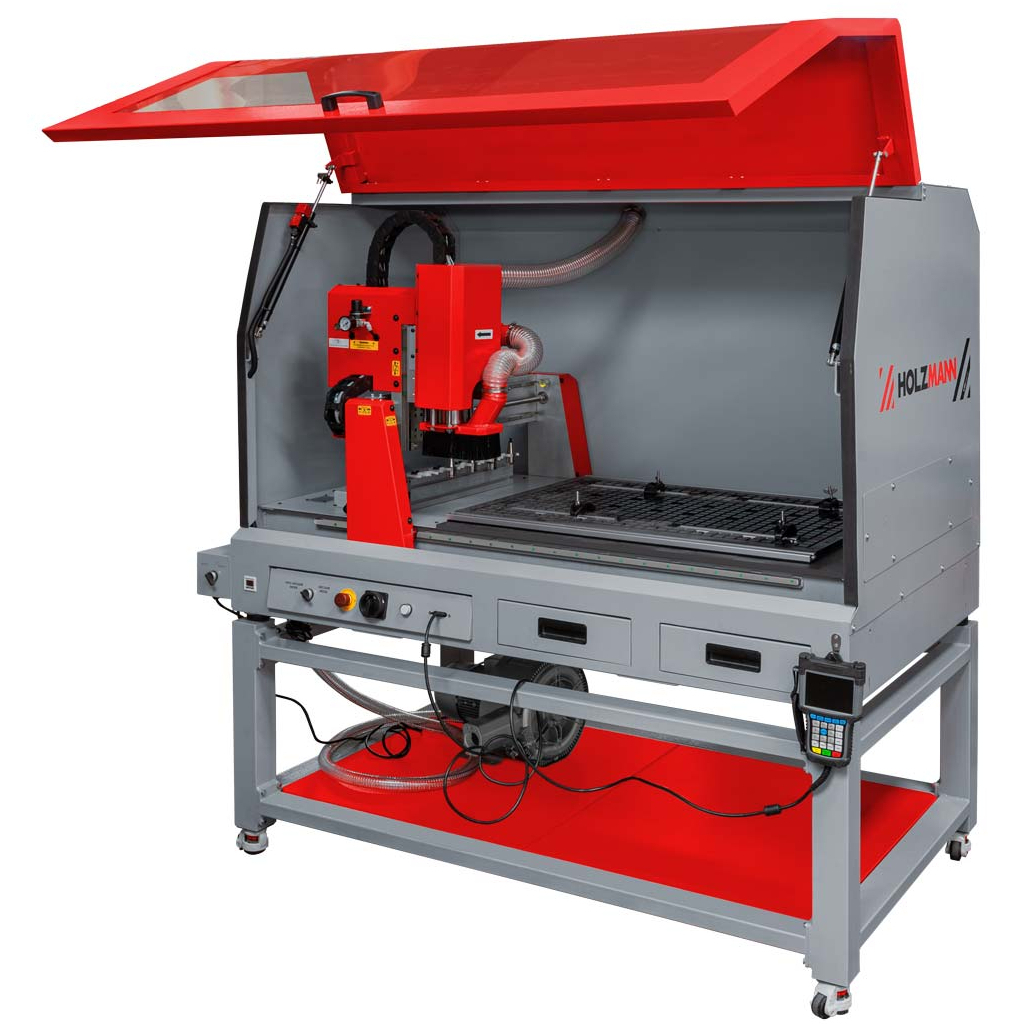

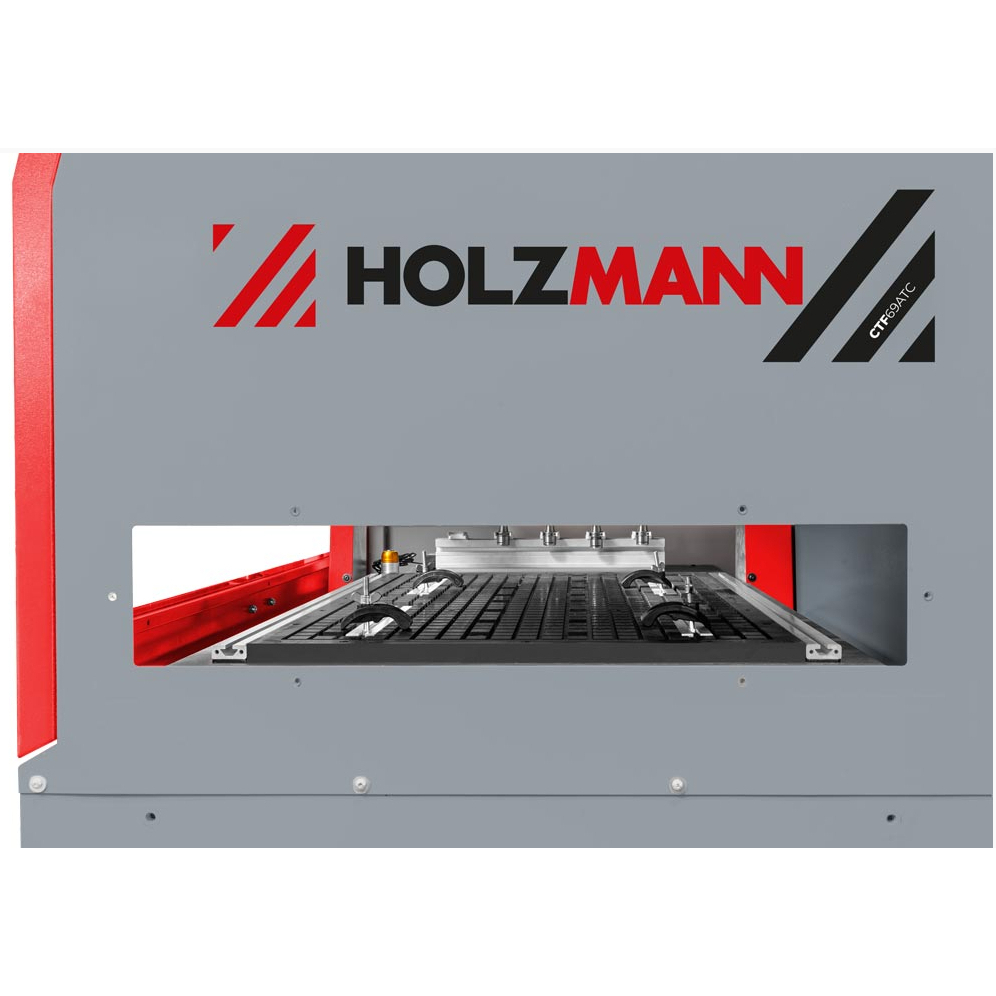

Krytované pracoviště s vlastním podstavcem
Uzavřené krytování vymezuje pracovní prostor kolem vřetena a upnutého dílce. Výklopný přední kryt zpřístupňuje stůl při zakládání materiálu a přípravě nástrojů. Podstavec s kolečky tvoří součást dodávky, takže pro frézku nemusíte pořizovat samostatný pracovní stůl.
Pro připojení odsávání je připraveno hrdlo o průměru 100 mm. Odsávání je důležitou součástí pracoviště při frézování dřeva a plastů; vakuová pumpa slouží k upínání obrobku. Tyto dva systémy mají rozdílný účel a při přípravě dílny je potřeba s nimi počítat samostatně.
Hlavní přínosy pro dílnu
- Automatická výměna s pěti pozicemi omezuje ruční přepínání nástrojů mezi operacemi.
- Vakuový stůl a dodávaná pumpa umožňují podtlakové upevnění obrobku.
- Čtyři upínací příchytky doplňují možnosti mechanického upnutí.
- Vodou chlazené vřeteno 2,2 kW pracuje s otáčkami do 24 000 ot./min.
- Podstavec a krytování tvoří součást sestavy stroje.
Obsah dodávky
- CNC frézka Holzmann CTF69ATC_230V s krytováním a vakuovým stolem.
- Podstavec včetně koleček.
- Vakuová pumpa 1,5 kW.
- 5 držáků nástrojů ISO20 ER20 bez kleštin.
- 4 upínací příchytky.
- Ruční ovládací konzole.
Upínací kleštiny nejsou součástí dodávky a objednávají se samostatně podle použitých nástrojů.
Technické parametry
| Určené materiály | Dřevo a plasty |
|---|---|
| Napájení | 230 V / 1 fáze / 50 Hz |
| Výkon motoru vřetena | 2,2 kW |
| Výkon vakuové pumpy | 1,5 kW |
| Otáčky vřetena | 0–24 000 ot./min |
| Chlazení vřetena | Vodní |
| Pojezd osy X | 1 100 mm |
| Pojezd osy Y | 610 mm |
| Pojezd osy Z | 140 mm |
| Rozměry vakuového stolu | 937 × 637 mm |
| Opakovatelnost polohování | ±0,1 mm |
| Automatická výměna nástrojů | ATC, 5 pozic |
| Nástrojové držáky | ISO20 ER20 |
| Maximální průměr stopky nástroje | 12,7 mm (1/2″) |
| Maximální průměr frézy | 75 mm |
| Odsávací přípojka | Ø 100 mm |
| Požadovaný pracovní tlak vzduchu | 6 bar |
| Rozměry stroje (D × Š × V) | 1 780 × 1 140 × 1 965 mm |
Příprava pracoviště a nástrojů
Vedle elektrického napájení potřebuje frézka přívod stlačeného vzduchu s pracovním tlakem 6 bar a připojené odsávání. Před zahájením práce připravte odpovídající kleštiny, frézy a obráběcí program. Při výběru nástrojových sestav zohledněte také zdvih osy Z a prostor, který zabere upnutí obrobku.
Další stroje najdete v kategorii CNC frézky. Prohlédnout si můžete také další stroje značky Holzmann. S posouzením pracovního prostoru, nástrojů a provozního vybavení vám pomůže článek Jak vybrat CNC stroj.
Časté dotazy
Pro jaké materiály je CTF69ATC určena?
Pro obrábění dřeva a plastových materiálů. Tomu odpovídá její vakuový stůl, vysokootáčkové vřeteno i příprava pro odsávání.
Kolik nástrojů lze připravit pro automatickou výměnu?
Systém ATC má pět pozic. Součástí dodávky je pět držáků ISO20 ER20; upínací kleštiny se pořizují samostatně.
Je vakuová pumpa součástí dodávky?
Ano, dodává se vakuová pumpa o výkonu 1,5 kW. K mechanickému upnutí dostanete také čtyři příchytky.
Znamená pojezd Z 140 mm maximální výšku obrobku?
Ne. Jde o rozsah pohybu osy Z. Při posuzování výšky dílce je potřeba započítat také nástroj, držák a upínací přípravky.
