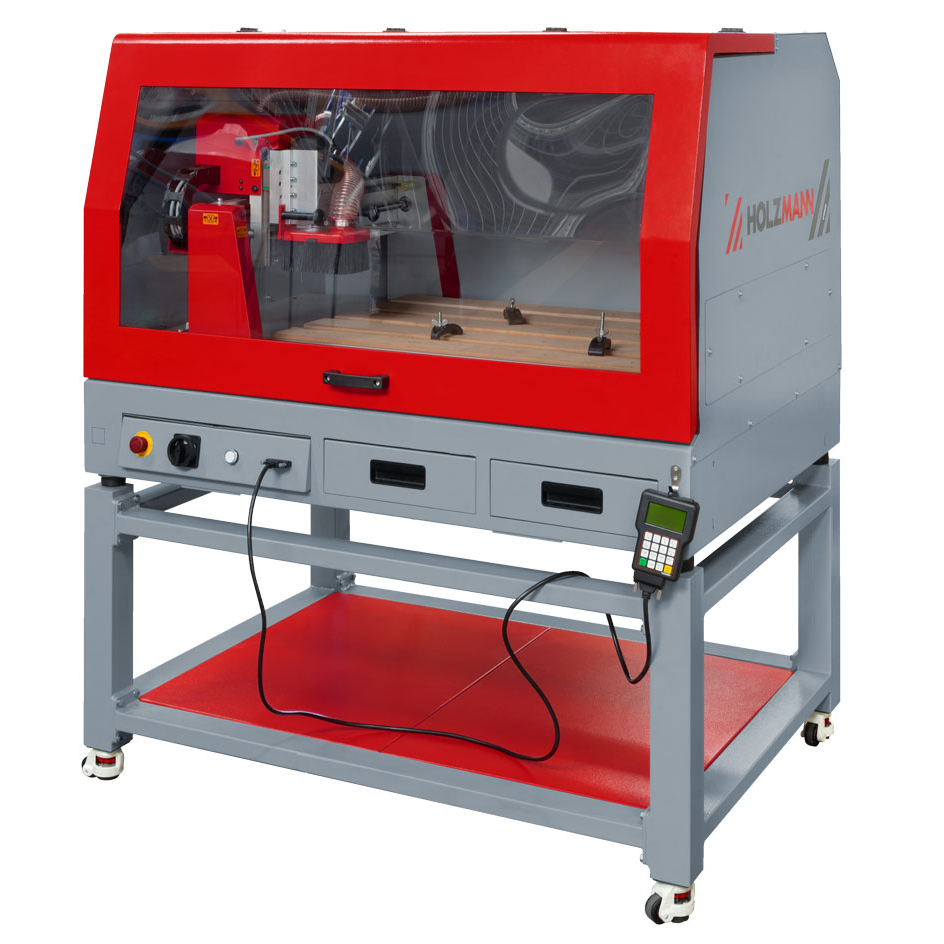

CNC stolní fréza CTF69_230V

Holzmann CTF69_230V je CNC stolní frézka pro obrábění dřeva a plastů. Nabízí pojezdy 915 × 610 × 140 mm v osách X, Y a Z, motor o jmenovitém výkonu S1 2 500 W a otáčky vřetena až 24 000 ot./min. Hodí se do dílny, kde chcete obrábět podle připraveného programu a opakovat stejné tvary při výrobě více kusů.

Stroj tvoří frézovací jednotka s uzavřeným krytováním a podstavec s kolečky, který je součástí dodávky. Toto uspořádání usnadňuje začlenění frézky do menšího pracovního prostoru. Napájení 230 V / 50 Hz umožňuje plánovat pracoviště s tímto napěťovým přívodem, zatímco odsávací přípojka o průměru 100 mm připravuje stroj k připojení odpovídajícího odsávání.

Pracovní rozsah pro dřevěné a plastové dílce

Pojezd 915 mm v ose X a 610 mm v ose Y je důležitý při plánování rozmístění obráběných tvarů. Svislý pohyb v ose Z dosahuje 140 mm. Při přípravě zakázky proto posuzujte nejen půdorys dílce, ale také jeho tloušťku, výšku upnutí a použitý nástroj. Pojezdy jednotlivých os nelze zaměňovat za maximální rozměry obrobku ani za hloubku frézování v jednom průchodu.

Opakovatelnost ±0,1 mm pomáhá při opakovaném najíždění do stejné polohy. Praktický význam má zejména tehdy, když na více dílcích obrábíte shodný motiv nebo potřebujete navazovat na již připravený program. Výsledný rozměr součásti ovlivňuje také upnutí, nástroj a zvolené řezné podmínky. Opakovatelnost proto neposuzujte jako automatickou záruku stejné tolerance každého hotového výrobku.

Upínání ER20 a tři dodávané kleštiny

Frézka používá kleštinové upínání ER20 s maximálním průměrem stopky 12,7 mm, tedy 1/2". Součástí dodávky jsou kleštiny pro stopky 8 mm, 10 mm a 1/2". Při výběru fréz tak můžete vycházet z konkrétních dodávaných průměrů a přizpůsobit nástroj materiálu i požadovanému tvaru.

Maximální průměr frézy je 75 mm. Jde o jiný údaj než průměr upínací stopky: stopka musí odpovídat kleštině, zatímco řezná část nástroje musí vyhovět prostorovým a provozním omezením stroje. Otáčky vřetena dosahují až 24 000 ot./min; konkrétní nastavení volte podle frézy, obráběného materiálu a zamýšlené operace.

Krytované provedení a příprava odsávání

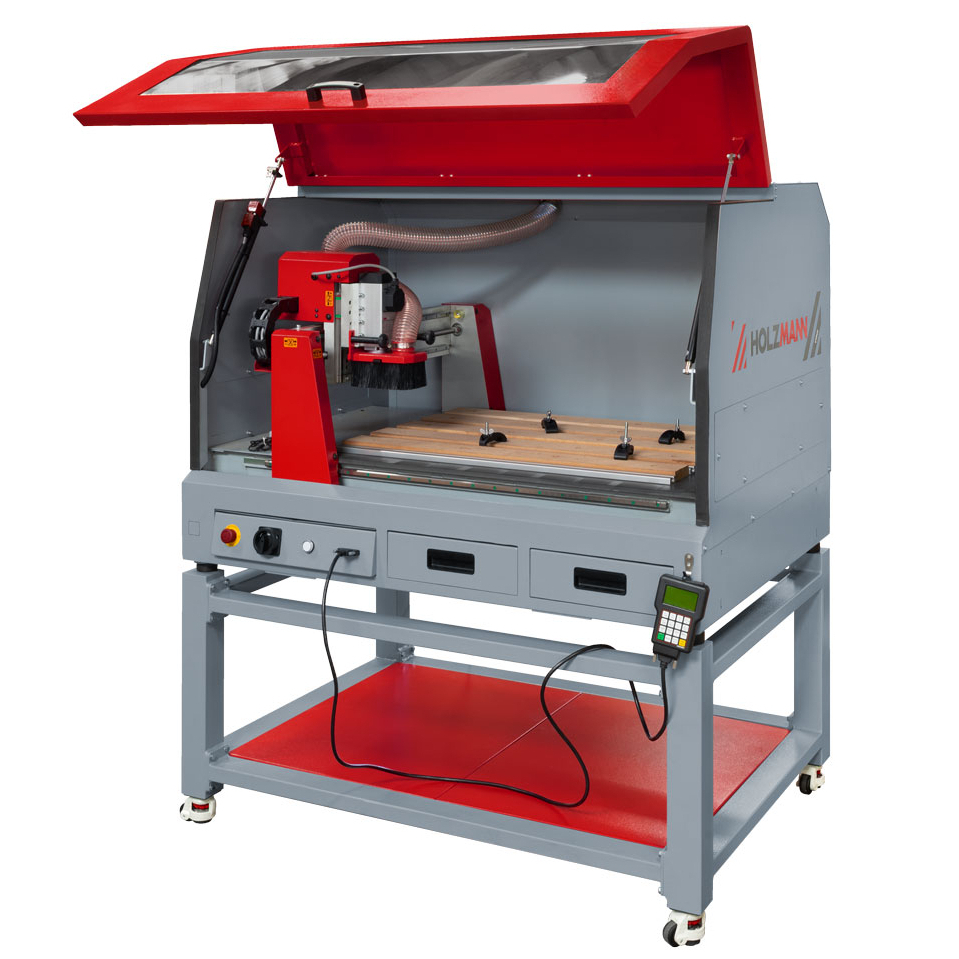

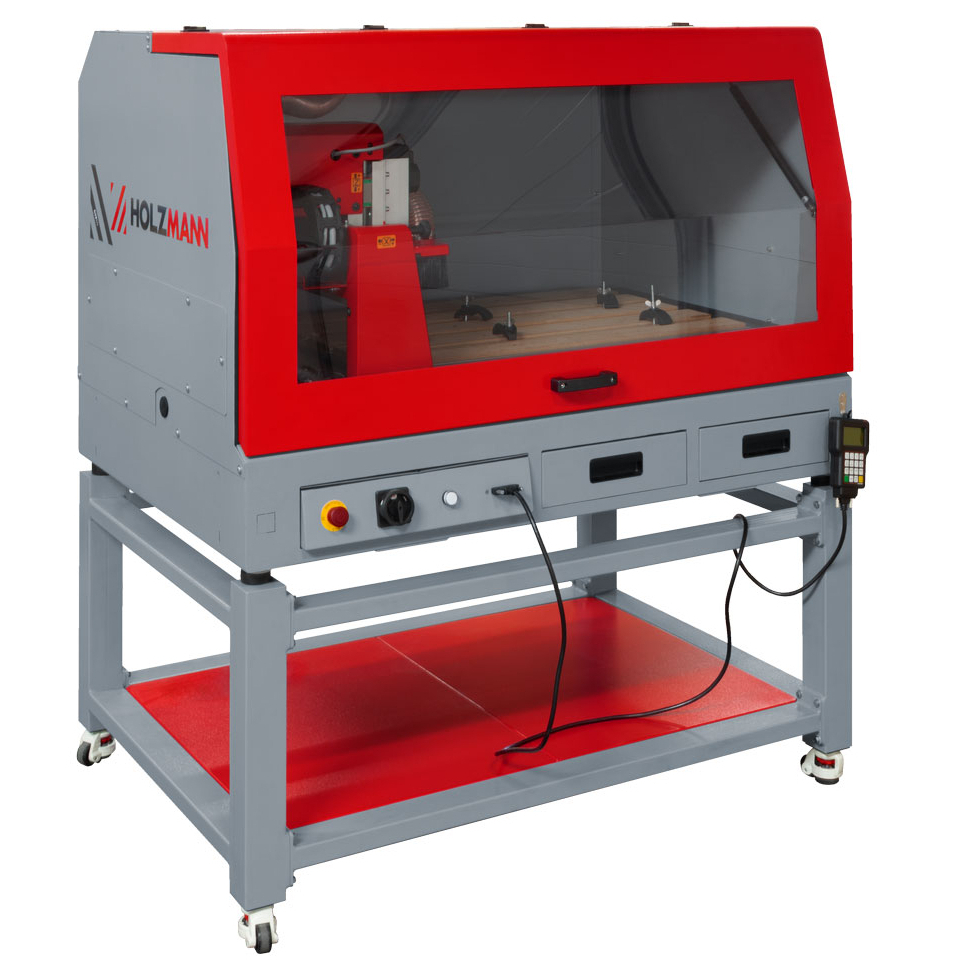

Uzavřené krytování vymezuje pracovní prostor frézky. Průhledná čelní část umožňuje sledovat dění uvnitř a po otevření poskytuje přístup k pracovnímu stolu při přípravě obrábění. Podstavec je součástí sestavy, takže pro samotnou frézku nemusíte vybírat samostatný pracovní stůl.

Pro připojení odsávacího vedení slouží hrdlo Ø 100 mm. Při rozmístění pracoviště počítejte s místem pro hadici a její vedení mimo obslužný prostor. Odsávání vybírejte podle vznikajícího odpadu a požadavků obrábění; samotný průměr přípojky neurčuje potřebný výkon odsávacího zařízení.

Hlavní přínosy Holzmann CTF69_230V

• CNC obrábění dřeva a plastů pro práci podle připraveného programu.
• Pojezdy 915 × 610 × 140 mm pro plánování obráběcích operací ve třech osách.
• Upínání ER20 a tři dodávané kleštiny pro nástroje se stopkou 8 mm, 10 mm a 1/2".
• Uzavřené krytování s průhlednou čelní částí pro přehled o pracovním prostoru.
• Podstavec s kolečky v dodávce a přípojka odsávání Ø 100 mm pro vybavení pracoviště.

Obsah dodávky

• CNC stolní frézka Holzmann CTF69_230V s krytováním.
• Podstavec včetně koleček.
• Tři upínací kleštiny: Ø 8 mm, Ø 10 mm a Ø 1/2".
• Čtyři upínací přípravky pro upevnění obrobku.

Příprava místa pro frézku

Při plánování pracoviště zohledněte hmotnost stroje, přístup k otevíranému krytu i místo potřebné pro vkládání a upínání dílců. Kolečka podstavce jsou užitečná při uspořádání dílny, při obrábění však musí být sestava řádně ustavená. Elektrický přívod a uvedení stroje do provozu řešte podle požadavků jeho dokumentace.
