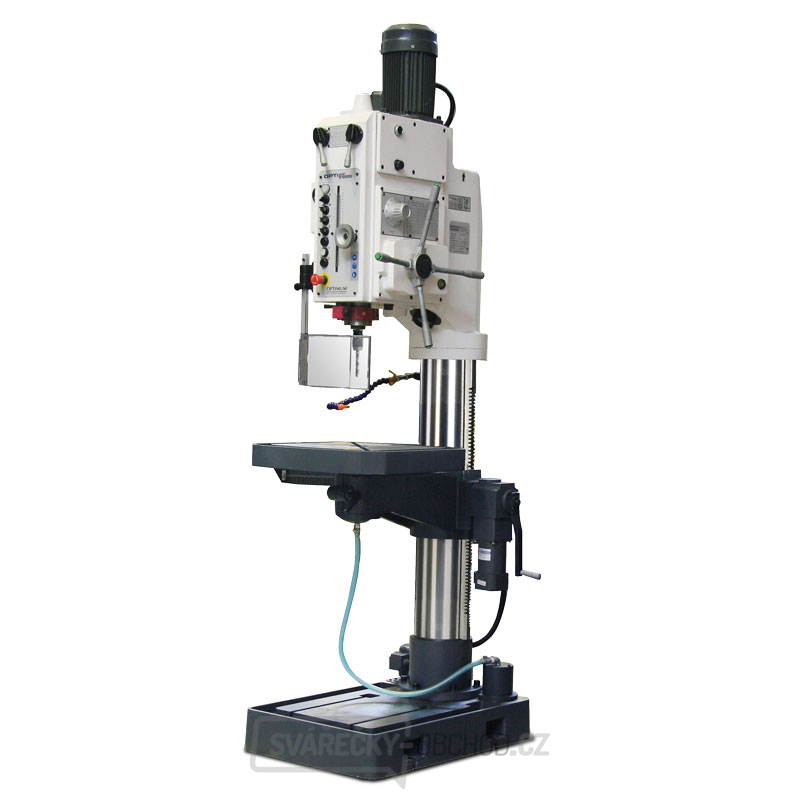

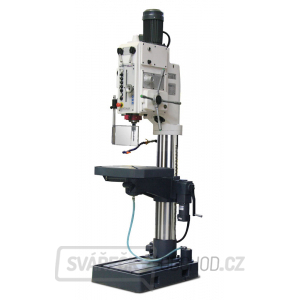

Sloupová vrtačka OPTIdrill B 50 GSM

Masivní převodová sloupová vrtačka OPTIdrill B 50 GSM s elektromagnetickým spínáním posuvu vřetene, závitovacím cyklem a chlazením. Určená pro nejnáročnější použití.

  • Masivní litinové provedení zaručuje vysokou stabilitu stroje.
  • Centrální mazání ozubených kol převodovky pomocí olejového čerpadla.
  • Vysoká přesnost a kruhovitost díky tuhému vřetenu, které je kalené a broušené.
  • 9 rychlostí řaditelných pákami na přední straně stroje a dvoustupňový elektromotor poskytují 18 rychlostních stupňů.
  • Masivní pracovní stůl: elektrický zdvih, velká upínací plocha, masivní žebrování, T-drážky 18 mm.
  • Integrované čerpadlo chlazení.
  • Převodovka s kalenými ozubenými koly v olejové lázni.
  • Závitovací cyklus pro efektivní výrobu závitů.
  • Uzamykatelný hlavní vypínač s bezpečnostním krytím.
  • Integrovaná lampa osvětlení pracovního stolu.
  • Mechanický vyražeč pro snadnou výměnu nástrojů.
  • Výškově nastavitelný ochranný štít s mikrospínačem proti odlétávajícím třískám.
  • Nastavitelný hloubkový doraz s milimetrovou stupnicí.
  • Masivní základová deska, precizně povrchově opracovaná.
  • Strojní posuv ovládaný elektromagnetickou spojkou se šesti rychlostmi posuvu.

Rozsah dodávky:

  • Rychloupínací hlavička 1 – 16 mm, B16
  • Kuželový trn MK4 / B16
  • Osvětlení pracovního stolu
  • Chladicí zařízení
  • Ochranný kryt sklíčidla

Technické parametry:
Vrtací výkon trvalý | ocel: 45 mm
Vrtací výkon max. | ocel: 50 mm
Vrtací výkon max. | litina: 60 mm
Vrtací hloubka max.: 230 mm
Řezání závitů | ocel: M42
Řezání závitů | litina: M50
Vyložení: 375 mm
Rozměry pracovního stolu: 600 × 600 mm
Max. zatížení stolu: 400 kg
T-drážky | velikost drážky: 18 mm
Kužel vřetene: MK4
Strojní posuv vřetene: 6 / 0,05 - 0,3 mm/ot.
Otáčky: 54 – 2090 ot/min
Plynulá změna otáček: Ne
Počet rychlostních stupňů: 18
Max. vzdálenost vřetene a stolu: 800 mm
Max. vzdálenost vřetene a základny: 1300 mm
Průměr sloupu: 200 mm
Rozměry základny: 600 × 520 mm
Příkon: 2400 / 3000 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 600 × 2460 × 1135 mm
Hmotnost: 950 kg
