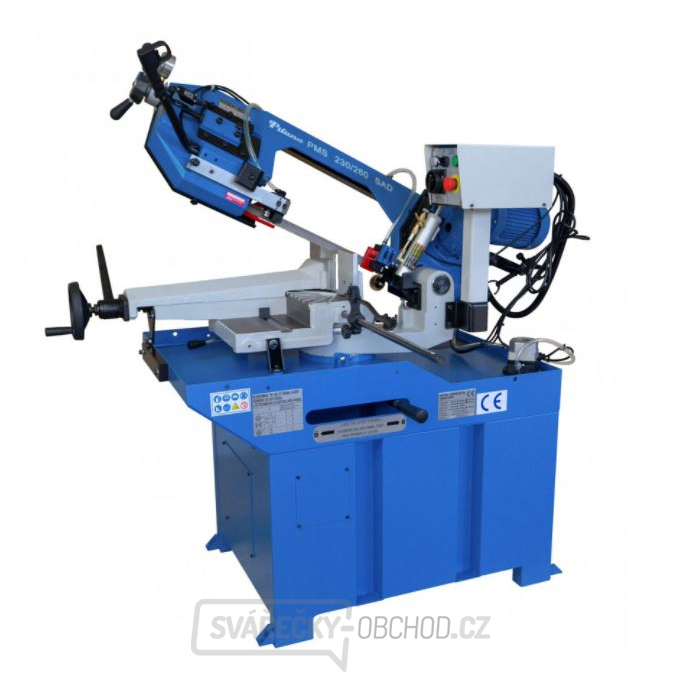

Pilana pásová pila na kov PMS 230/260 SAD
Pásová pila s bezkonkurenční tuhostí a robustností, která se odráží v její váze. Stroj je určen do všech provozů včetně těch nepřetržitých. Vysoká kvalita zpracování jednotlivých dílů zaručuje dlouhou živnost celého ústrojí.
Na pile lze dělit konstrukční ocel i legovanou ocel v různé profilaci do maximální tloušťky 1 mm včetně plných tyčí až do průměru 230 mm, dále lze využít přídavné příslušenství pro řezání více tyčí najednou. Konstrukce stroje je odsvědčená a neměnná, což zajišťuje stabilní dodávky všech komponentů stroje i po deseti letech provozu.
Pokud hledáte pásovou pilu, na kterou se můžete spolehnout v každé situaci, tak model SAD je tou nejlepší volbou.
Rameno pásové pily:
- Rameno pily je jeden celistvý odlitý kus litiny, což je u kloubových pil nejlepší možné řešení. Litina díky svým mechanickým vlastnostem výborně absorbuje mikro-vibrace, které vznikají pří každém dělení pilovým pásem. Celková konstrukce ramene tedy zvyšuje životnost pilového pásu, protože eliminací mikro-vibrací dojde ke snížení tření mezí HSS zubem pilového pásu a řezanou ocelí.
- Robustní rameno pily je usazeno na kloubu s nezničitelnými kuželovými ložisky. Jeho vyvážení je uzpůsobeno tak, aby obsluze stačilo vyvinout jen málo síly pro jeho zvednutí i bez pomocí proti vratných pružin pro ruční řezání. Litinové rameno pily je vybaveno ukazatelem napnutí pásů s automatickou detekcí přetrženého pásu.
Řezání úkosů:
- Gravitační pásová pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky. Na levou stranu až do úhlu 60°, kde lze řezat maximální do Ø90 mm. Při nastavení ramene do úhlu 45° lze řezat až do Ø150 mm.
Ruční a gravitační možnost řezání:
- Pro menší rozměry a profilovou ocel lze využít ruční mód, kde je průtok na gravitačním válci povolen na maximum a proti vratné pružiny jsou nastaveny tak, aby zajišťovaly mírný odpor obsluze pily při tlaku do řezu. Tento sytém umožňuje plynuleji regulovat lidskou sílu při tlaku ramene do řezu.
- Pás se spouští na rukojeti připevněné k ramenu.
- Neodmyslitelnou součástí je gravitační průtokový hydraulický válec, který umožňuje nastavení plynulého pohybu ramene do řezu. Natavení posuvu do řezu na válci je přesné a umožňuje Vám přesně reagovat na daný průřez řezaného materiálu na pile, který se v průběhu řezu mění.
- Při zvýšení zátěže, kterou doprovází zvýšení vibrací a hluku lze posuv jednoduše stáhnout a docílit co nejpřesnějšího řezu a co nejvyšší životnosti pilového pásu. Na průtokovém válci je koncový spínač, který vypne běh pilového pásu po dokončení řezu, což je výhodné u větších průřezů, kde samotný řez trvá i několik minut.
Upínání materiálu:
- Osvědčený systém upínání materiálu, kde rychle nastavíte polohu posuvné čelisti svěráku za pomocí ručního kola.
- K pevnému uchopení materiálu slouží polohovatelná litinová páka, ta zajistí pevné sevření různých profilací materiálu vč. rotačních tyčí, kde jsou styčné body uchopení nejmenší.
- Pevné uchopení materiálu ve svěráku je velmi důležité, protože jakýkoliv pohyb děleného materiálu při řezu znamená zničení pilového pásu.
- Robustní svěrák má jednoduchý systém přestavení pozice pro rychlé nastavení pily pro řezání pod úhlem na levou i pravou stranu.
Čistící kartáček:
- Pila má volně uložený čistící kartáček, který vynáší ocelové třísky ze zubové mezery pilového pásu, a tím prodlužuje jeho životnost.
- Kartáček lze výškově nastavit dle jeho postupného opotřebení.
Karbidové vedení pilového pásu:
- Vodící kostky pro pilový pás jsou ze slinutého karbidu pro co nejvyšší otěruvzdornost a tepelnou odolnost.
- V karbidech jsou vybroušeny drážky, které slouží pro lepší rozvod chladicí kapaliny mezí vodítky a pilovým pásem. S karbidovými vodítky pilového lze jednoduše manipulovat pro nastavení co ideální mezery.
- Pilový pás má šířku 27 mm.
Chlazení pily:
- Chlazení pily je praktický vyvedeno do vodících kostek pro co nejvyšší účinnost chlazení.
- Cyklus chlazení se spouští automaticky s pilových pásem a lze ho snadno regulovat na škrtícím ventilu.
- Nádrž chlazení je snadno dostupná pro pohledné čištění.
- Součásti pily je odkapávací plech.
Technické parametry:
Napětí: 400 V
Motor: 1,1 kW
Rozměr pásu: 2460 x 27 x 0,9 mm
Rychlost pásu: 36, 72 m/min.
Maximální řezný průměr: 230 mm
Rozměry stroje: 1760 x 1220 x 1810 mm
Hmotnost stroje: 280 kg
Hmotnost balení: 330 kg
Maximální rozměry řezaného materiálu:
Profil kulatý / Profil čtvercový / Profil obdélníkový
0° 230 mm / 220 x 220 mm / 260 x 110 mm
45° 150 mm / 145 x 145 mm / 200 x 125 mm
60° 90 mm / 85 x 85 mm / -
45°(L) 110 mm / 110 x 110 mm / 160 x 110 mm
