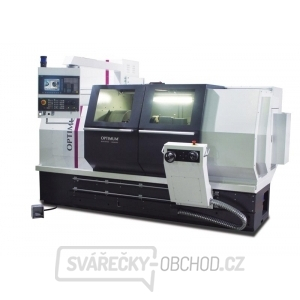

CNC soustruh OPTIturn L 440

CNC soustruh vybavený řídícím systémem SIEMENS 828 Basic T. Vyznačujíe se rychlostí, výkonem, přesností a spolehlivostí.

Obecné informace:

  • Vysoce přesný soustruh s řídicím systémem a pohony os a vřetene Siemens
  • Nová kompaktní konstrukce vřeteníku
  • Vysokorychlostní vřeteno s vysoce přesnými a velkými kuželíkovými ložisky
  • Pneumatické řazení převodů vřetene pomocí pneumatického válce
  • Konstrukce vřeteníku zajišťuje minimální hlučnost
  • Široké lože s dvojitými pravoúhlými vodicími dráhami
  • Kalené a broušené dráhy lože
  • Masivní koník s rychloupínáním se pohybuje na obou vodicích drahách lože a lze jej snadno přesouvat díky suportu
  • Posuvné dveře krytu s bezpečnostním spínačem
  • RJ-45 přípojka, USB přípojka, zásuvka 230 V
  • Otočný ovládací panel
  • Dvě elektronická kolečka pro ruční ovládání osy X a Z
  • Automatické mazání vřeteníku
  • Automatické mazání podélného a příčného suportu
  • Halogenová pracovní lampa
  • Výměník tepla elektrorozvaděče
  • Řídicí systém Siemens Sinumerik 828 D Basic T včetně dvouleté Siemens záruky


Technické parametry:

  • Řídící systém : SIEMENS 828D
  • Max. točný průměr nad suportem : 240 mm
  • Max. točný průměr bez můstku : 710 mm
  • Max. točný průměr nad ložem : 475 mm
  • Max. točná délka : 1000 mm
  • Kužel vřetene : Camlock DIN ISO 702-1 č. 6
  • Pracovní posuv - osa X : 260 mm/min
  • Rychloposuv - osa X : 15000 mm/min
  • Pracovní posuv - osa Z : 1150 mm/min
  • Rychloposuv - osa Z : 15000 mm/min
  • Otáčky : 100 – 4500 ot./min
  • Průchod vřetene : 65 mm
  • Průměr sklíčidla : 200 mm
  • Průměr pinoly : 65 mm
  • Vyložení pinoly koníku : 150 mm
  • Kužel pinoly koníka : MK4
  • Typ zásobníku nástrojů : Hydraulický zásobník nástrojů VDI40
  • Kapacita zásobníku nástrojů : 8
  • Rozměry upínaného nástroje : 25 × 25 mm
  • Opakovatelná přesnost : 0.005 mm
  • Přesnost polohování : +/-0.005 mm
  • Příkon motoru vřetene : 12000 W
  • Nádrž na chladící kapalinu : 170 l
  • Olejová náplň : 50 l
  • Příkon motoru chladícího čerpadla : 560 W
  • Příkon : 20000 W
  • Elektrické připojení : 400 V
  • Rozměry (š × v × h) : 3030 × 2025 × 1952 mm
  • Hmotnost : 3000 kg
