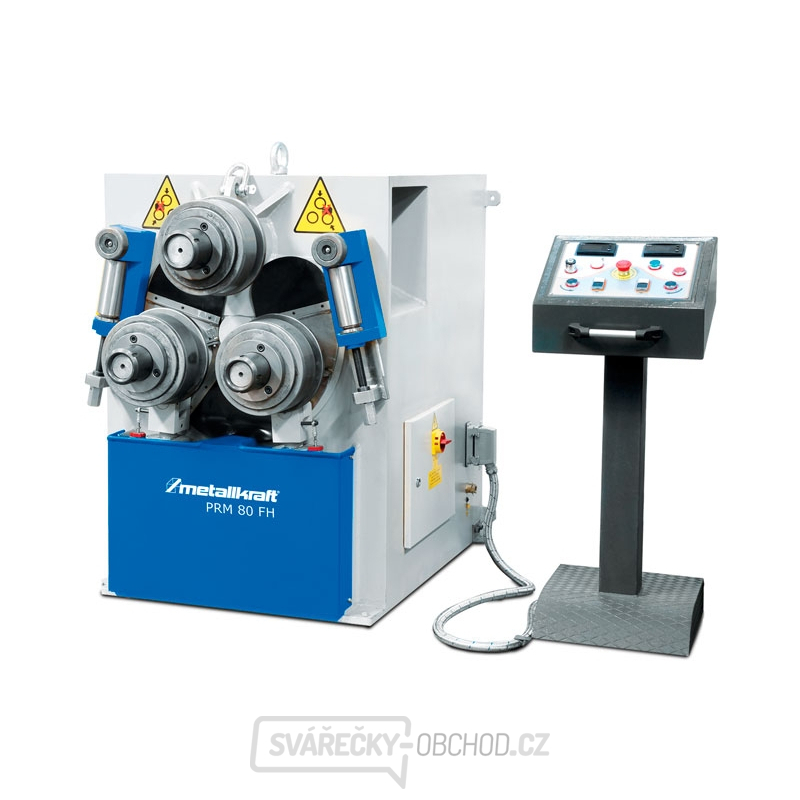

Zakružovačka profilů a trubek PRM 80 FH

Zakružovačka profilů a trubek PRM 80 FH s digitálním odměřováním, dálkovým ovládáním a hydraulickým polohováním spodních kladek. Zakružovačka profilů Metallkraft® má těžkou svařovanou konstrukci z oceli. Možnost práce v horizontální i vertikální poloze.

Popis:
Všechny 3 kladky jsou poháněné motorem
Všechny kladky jsou kalené
Hydraulické přestavení dolních kladek
Boční směrové plynule nastavitelné rolny
Samostatný ovládací pult s digitálním odměřováním obou dolních kladek
Výkonný motor (400 V)
Vysoce kvalitní elektronické komponenty značek
„TELEMECANIQUE“ nebo „SIEMENS“

Obsahuje:
Standardní zakružovací kladky
Mobilní ovládací pult
Digitální odměřování obou spodních kladek
Ruční směrové kladky

Technické parametry:
Průměr hřídelí : horní - 80 mm / spodní 70 mm
Průměr kladek : 245 mm
Ovládání horních kladek : Hydraulické
Rychlost zakružování : 6 m/min
Příkon : 4000 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1000 × 1450 × 1400 mm
Hmotnost : 1700 kg

Příklady ohybů profilů:
(Platí pro materiál ST 42)

ProfilRozměr (mm)Min. poloměr (mm)ProfilRozměr (mm)Min. poloměr (mm)
100×20
80×20		 2000
800		 30×10
125×25
60×5		 300
600
300
45×45
15×15		 500
380		 80×9*
25×3,5*		 800
280
70×8
25×3,5		 800
280		 80×9
30×4		 800
300
UPN 140*
UPN 120*
UPN 100*		 1600
900
600		 UPN 140*
UPN 120*
UPN 100*		 1600
1000
800
80×80×8
30×30×3		 800
450		 70×70×7
30×30×3		 700
450
Ø 50
Ø 15		 500
380		 Ø 100×2,5
Ø 15×1		 1200
380
3”×5,48
1/2”×2,77		 800
380		 70×3
25×2		 1300
380
80×25×3
25×15×2		 800
350
*Vyžaduje distanční podložky.
