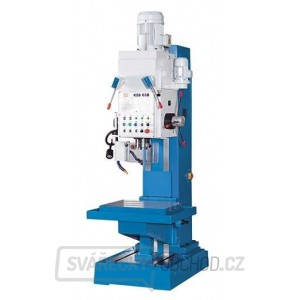

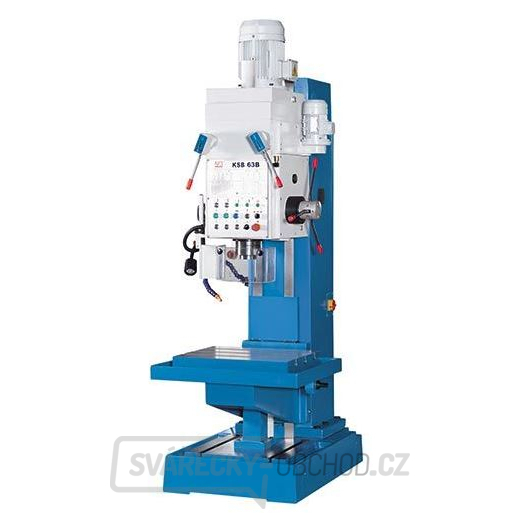

Vrtačka ve skříňovém stojanu KSB 63B

  • skříňová konstrukce stojanu dovoluje vysoké zatížení, nekroutí se a je tuhá
  • stůl a vrtací hlavu lze posouvat jednotlivě pro optimální nastavení výšky obrábění
  • 9-stupňová převody posuvu a otáček běží v olejové lázni
  • velký točivý moment v celém rozsahu oráček
  • zařízení pro řezání závitů - s automatickým přepnutím směru otáčení při dosažení přednastavené hloubky
  • Rychloposuv s posuvem pinoly se zpracováním cyklu vrtání (KSB 63 B)

Výbava

  • systém chlazení chladicí kapalinou
  • zařízení pro řezání závitů
  • halogenové pracovní svítidlo
  • ovládací nástroj
  • provozní návod
Technické parametry
Pracovní prostor
vrtací výkon 63 mm
posouvací síla, axiální (max.) 30 kN
vyložení 375 mm
zdvih hlavy stroje 260 mm
zdvih pinoly 250 mm
Posuv osy Z (6) 0,1 - 0,78 mm/ot.
vzdálenost hlava vřetena - stůl (max.) 860 mm
zdvih stolu 300 mm
drážky T, šířka 22 mm
počet drážek T 3 ks
stolní upínací plocha 650x550 mm
hlavní vřeteno
točivý moment hlavního vřetena (max.) 800 Nm
upnutí vřetena MK 5
otáčky vřetena (9) 40 - 570 1/min
výkony pohonů
výkon motoru hlavního pohonu 5,5 kW
výkon motoru čerpadla chladicí kapaliny 0,09 kW
míry a váhy
Výkon dopravníku 25 l/min
rozměry 0,97x1,45x2,79 m
hmotnost 2.500 kg
SKU 101695
