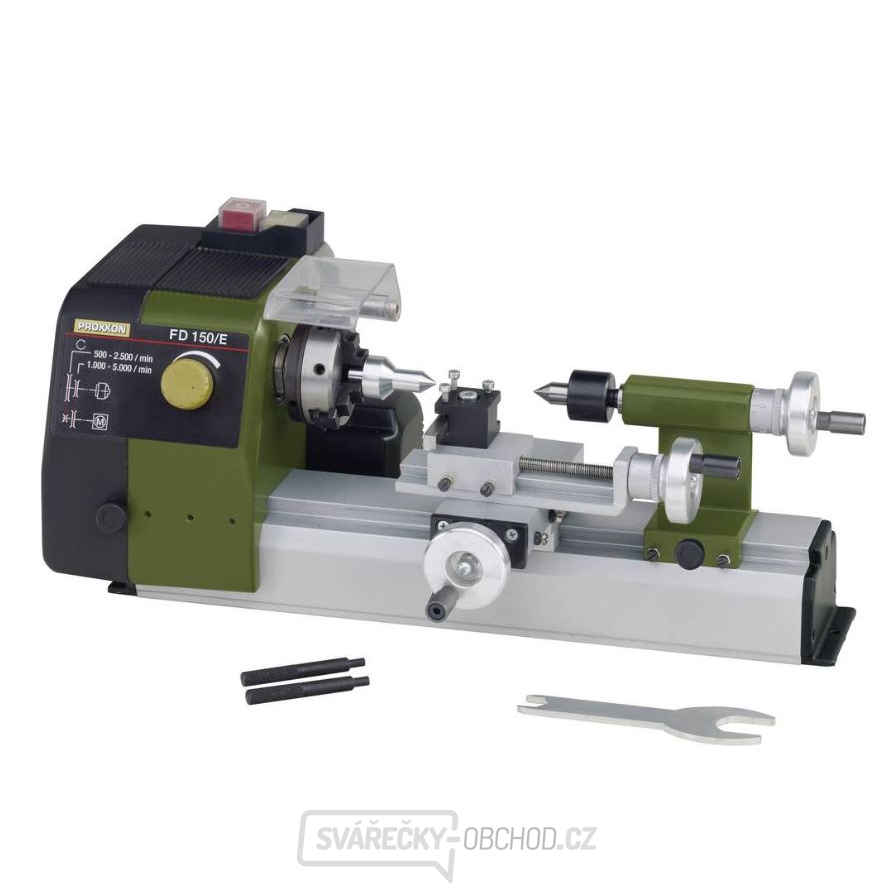

Kompaktní soustruh Proxxon Micromot FD 150/E

Lehký, stabilní a přesný. Pro otáčky vřetena od 500 do 5000 ot./min.

Technické specifikace

Vzdálenost hrotů 150 mm

Výška hrotů 55 mm

Výška hrotů nad suportem 33 mm

Rozsah nastavení příčných saní (X) 40 mm, nožových saní (Z) 60 mm

Držák soustružnických nožů 6 x 6 mm

Průchodnost vřetena 8,5 mm

Technické parametry:

Počet otáček vřetene (min.) 800 ot./min
Počet otáček vřetene (max.) 5000 ot./min
Šířka špičky 150 mm
Výška peaku 55 mm
Provozní napětí 230 V
Hmotnost 4.5 kg
Vnější délka 360 mm
Vnější šířka 150 mm
Vnější výška 150 mm

Vybavení

Pro čelní, podélné i vnitřní soustružení, upichování a vrtání

Maximální otáčky vřetena umožňují také výrobu dílů s velmi malými průměry

Vlastnosti

Hliníkový odlitek lože stroje s rybinovým vedením

Vřeteník z hliníkového odlitku se speciálním tichým DC motorem, 2-stupňovou řemenovou převodovkou a přídavnou regulací otáček pro velkou hnací sílu při nižších otáčkách u větších obrobků a správnou řeznou rychlost i u velmi malých dílů

Hlavní vřeteno s přesným uložením a průchozím otvorem 8,5 mm

Na straně sklíčidla uložení pro normované upínací kleštiny typ ER 11

Tříčelisťové sklíčidlo se středovým upínáním (vnitřní čelisti 1,5-32 mm, vnější čelisti 12-65 mm)

Koník z hliníkového odlitku s pinolou a otočným středicím hrotem

Suport se na loži posouvá ručně a upíná pákou

Otočný vícenásobný držák soustružnických nožů 6 x 6 mm

Obrábění se provádí pomocí příčných a nožových saní

Soustružení kuželů až ± 45° díky úhlovému nastavení nožových saní

Nastavovací kolečka s nastavitelnou nulovou polohou stupnice (1 dílek = 0,05 mm, 1 otáčka = 1,0 mm)

Vyrobeno dle ochranné třídy 1
