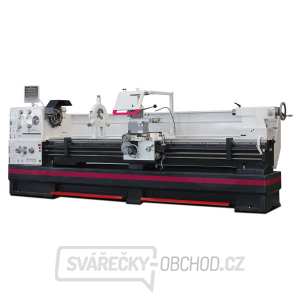

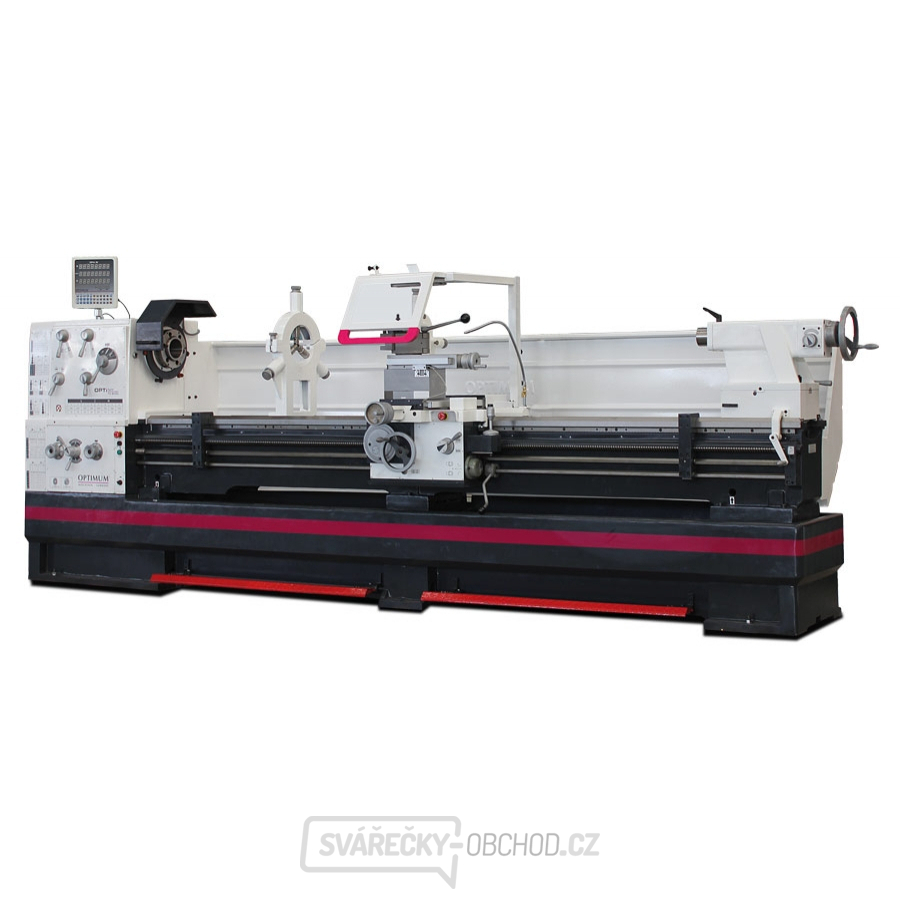

Soustruh OPTIturn TH 8020 D

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 21. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.


Vodící plochy lože soustruhu jsou kalené a broušené. Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8. Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích. Broušená ozubená kola a hřídele pracují v olejové lázni. Páky pro rychloposuv a změnu směru otáčení na suportové skříni.

Další výhody:
- Centrální mazání vodících ploch
- Koník s kuželem MK5 přestavitelný o ±13 mm
- Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
- Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
- Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
- Kryt sklíčidla s bezpečnostním spínačem
- Pracovní lampa 24 V s kloubovým ramenem
- Externí uzavřené chladící zařízení
- Rozvaděč je vybaven komponenty Siemens
- Nožový držák SWH 9 pro rychlou výměnu nástrojů
- Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
- Digitální odměřování polohy DPA 21 se skleněnými pravítky

Součásti dodávky:
- 3-čelisťové sklíčidlo ø 315 mm
- Pevná luneta, průchod Ø 150 mm
- Pohyblivá luneta, průchod Ø 130 mm
- Rychloupínací nožový držák SWH 9-D
- Náhradní držák 41 × 180 typ D pro čtyřhranné nože
- Redukční pouzdro MK 5 / MK 7
- Pevný a otočný hrot MK 5
- Doraz s jemným nastavením
- LED pracovní lampa
- Seřizovací nářadí
- Chladicí zařízení

Technické parametry:
Výška hrotu : 330 mm
Max. točný průměr nad ložem : 800 mm
Max. točný průměr nad suportem : 570 mm
Max. točný průměr bez můstku : 1035 mm
Šířka lože : 400 mm
Vzdálenost mezi hroty : 2000 mm
Délka můstku : 250 mm
Kužel vřetene : MK7
Upnutí vřetene : Camlock DIN ISO 702-2 č. 8
Otáčky : 25 – 1600 ot/min
Plynulá změna otáček : ne
Počet rychlostních stupňů : 16
Průchod vřetene : 105 mm
Kužel pinoly koníku : MK5
Posuv podélný : 0.044– 1.48 mm/ot.( 25 )
Posuv příčný : 0.022– 0.74 mm/ot.( 25 )
Max. posuv nožového suportu : 230 mm
Max. posuv příčného suportu : 368 mm
Závit metrický : 0.45 –120 mm/ot.( 54 )
Závit palcový : 80 –7/16 záv./1“( 60 )
Závit trapézový : 7/8– 160 D.P.( 42 )
Závit modulový : 0.25– 60 M.P.( 46 )
Příkon : 11 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 4290 × 1925 × 1525 mm
Hmotnost : 3500 kg
