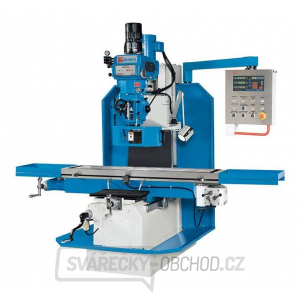

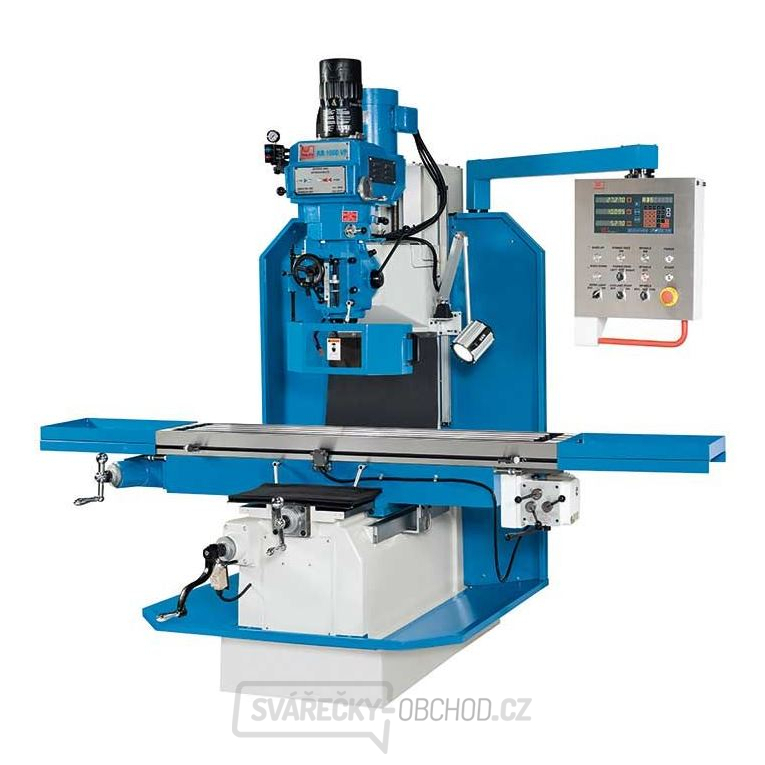

Fréza s lůžkem KB 1000 VP
- výhody pevného litinového rámu s konstrukcí frézy s lůžky se plně projeví u obrobků velkých rozměrů a značné hmotnosti
- všechna vedení jsou kalená a broušená, osy X a Y jsou navíc potažené Turcite B, čímž je spolehlivě zabráněno jevu stick-slip
- otáčky vřetena jsou plynule nastavitelné a celý pohon hlavního vřetena je přesvědčivý i při maximálních otáčkách, a to díky tichému a hladkému chodu
- držák nástroje dle ISO 40 zajišťuje vysokou stabilitu a pneumatické upínání nástrojů zajišťuje rychlou a pohodlnou výměnu nástroje
- 3 automatické vrtací posuvy s automatickým vypnutím dle nastavené hloubky
- Ruční hrubý posuv pro pinolu, lze přepnout na ruční jemný posuv pomocí ručního kolečka
- Pinola s hloubkovým dorazem v rozsahu mikrometrů pro opakovatelnou přesnost vrtání
- stabilní frézovací hlavu lze otáčet vpravo a vlevo ± 90 °
- automatický posuv stolu v ose X s řadicím ústrojím a rychloposuvem
- motorický rychloposuv umožňuje rychlé polohování frézovací hlavy v ose Z
- výkonný chladicí systém je standardním příslušenstvím
- automatické centrální mazání spolehlivě zásobuje mazivem všechny dráhy vedení
Výbava:
- 3 zobrazení polohy ve třech osách
- automatický posuv osa X
- Motor rychloposuvu, Z
- automatické centrální mazání
- vana na třísky
- pracovní svítilna LED
- systém chlazení chladicí kapalinou
- pneumatické upínání nástrojů
- ovládací nástroj
- provozní návod
Technické parametry
| stolní upínací plocha | 1.525x305 mm |
| zatižitelnost stolu (max.) | 500 kg |
| vzdálenost hlava vřetena - horní strana stolu | 50 - 750 mm |
| vzdálenost středu vřetena - sloup | 410 mm |
| Drážky T | 16 mm |
| počet drážek T | 3 ks |
| úhlové nastavení | 90° |
| dráha pojezdu - osa X | 1.100 mm |
| dráha pojezdu - osa Y | 490 mm |
| dráha pojezdu - osa Z | 650 mm |
| rozsah otáček (plynule, rozsah předregulace) | 60 - 3.600 1/min |
| upnutí vřetena | ISO 40 |
| zdvih pinoly | 127 mm |
| rychlý chod v ose Z | 437 mm/min |
| posuvy pinoly | 0,04 / 0,08 / 0,15 mm/ot. |
| rychlost posuvu - osa X | (8) 30 - 825 mm/min |
| výkon motoru hlavního pohonu | 3,7 kW |
| napájecí napětí | 400 V |
| rozměry | 2,1x1,58x2,36 m |
| hmotnost | 1.350 kg |
| SKU | 301238 |
