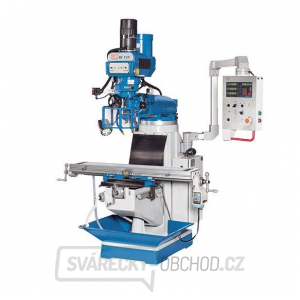

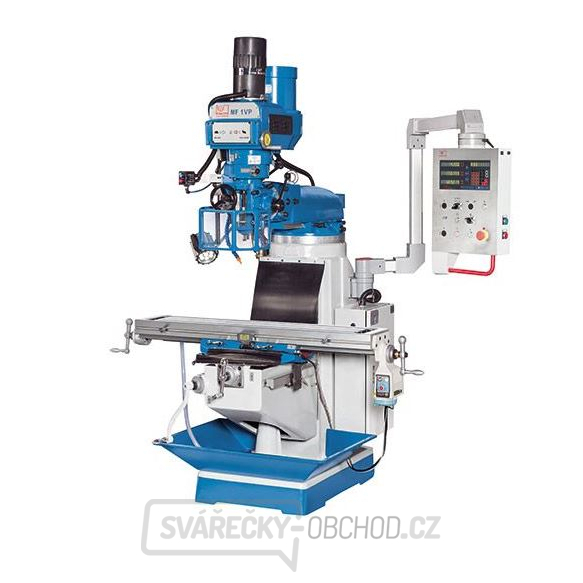

• světově nejrozšířenější typ frézky - sériově s pneumatickým upínáním nástroje
  • plynulé nastavení otáček ručním kolečkem
  • větší stůl s větším pojezdem v ose X
  • automatický posuv stolu typ TV 1000 ve směru X sériově, osu Y lze bez problémů dodatečně namontovat
  • Hlava výkyvná ve 3 osách: vychýlení r + l 90°; naklonění vpřed + vzad 45°; otočení na sloupu 45°
  • rybinová vedení, kalená a nastavitelná
  • 3 automatické posuvy vrtání
  • hrubý ruční posuv pro pinolu s možností přepnutí na jemný ruční posuv
  • pinola s autom. mikrometrickým hloubkovým dorazem
  • upínání vřetena ISO 30
  • přepínač směru chodu vpravo a vlevo
  • centrální mazání vřetena, matice a vedení
  • ruční brzda vřetena
  • pneumatické upínání nástrojů
  • zobrazení polohy 3 os, zařízení pro objem chladicího prostředku a pracovní svítilna LED sériově

Indikace polohy 3 os

  • vyšší pracovní přesnost
  • menší poruchovost
  • velká výrobní spolehlivost
  • podstatná úspora času
  • zvýšení produktivity
  • optimálně čitelné zobrazení
  • funkce odpovídají potřebám uživatele
  • přehledně uspořádaná klávesnice
  • rozlišení 0,01 / 0,005 mm
  • zadávání hodnot souřadnic
  • zachování polohy os při vypnutém zobrazení
  • výpočet roztečné kružnice
  • funkce kalkulačky
  • zásobník pro 10 nástrojů
  • přepínání poloměr / průměr
  • přepočet mm/inch
  • namontování bez problémů a provoz bez údržby

Výbava

  • 3 zobrazení polohy ve třech osách
  • posuv stolu TV 1000 v ose X
  • pneumatické upínání nástrojů
  • systém chlazení chladicí kapalinou
  • centrální mazání
  • zakrytí vertikálního vedení
  • pracovní svítilna LED
  • ovládací nástroj
  • Návod k obsluze

Technické parametry

Pracovní prostor
stolní upínací plocha 1.245x230 mm
počet drážek T 3 ks
drážkami T (šířka x rozteč) 16x63,5 mm
Dráha pojezdu
dráha pojezdu - osa X 760 mm
dráha pojezdu - osa Y 290 mm
dráha pojezdu - osa Z 370 mm
vertikální frézovací hlava
Počet otáček vřetena (2) 60 - 4.200 1/min
zdvih pinoly 127 mm
upnutí vřetena ISO 30
vyložení 171 - 476 mm
posuv
rychlost posuvu - osa X 19 - 890 mm/min
posuvy pinoly (3) 0,04;0,08;0,13 mm/ot.
pohyb konzoly (osa Z) 370 mm
výkony pohonů
výkon motoru hlavního pohonu 2,25 kW
míry a váhy
rozměry 2,05x1,63x2,07 m
hmotnost 950 kg
SKU 301215
