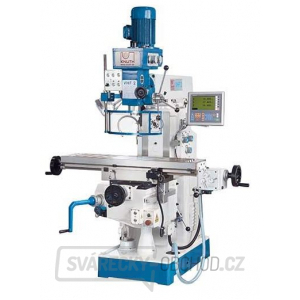

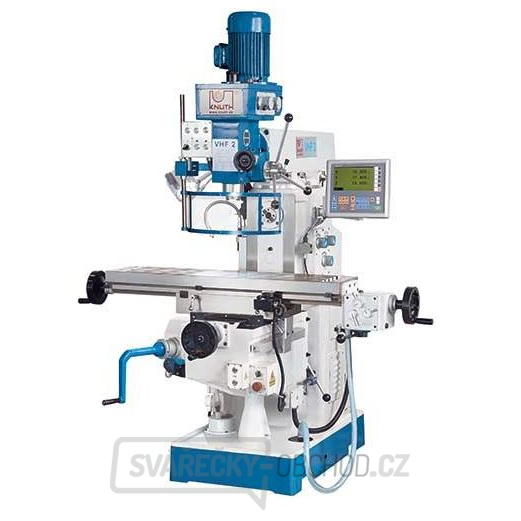

Univerzální frézka VHF 2

  • Velký počet kusů a standardizace konstrukčních skupin u řady VHF umožnily dosáhnout vynikajícího poměru cena - výkon
  • výškové nastavení pracovního stolu se provádí motoricky, jemný přísuv ruční klikou, která má lehký chod
  • všechny 3 osy jsou opatřeny upínacím zařízením
  • vertikální hlavu lze vychýlit na obě strany (±90°), posuv pinoly se provádí otočným křížem nebo ručním kolečkem pro jemný posuv.
  • vestavěné posuvné zařízení (standardní příslušenství) umožňuje ovládat osu X ručním kolečkem nebo posuvným zařízením
  • pro práci s horizontálním vřetenem je možné na stojanu otočit horní nosník i s hlavou o 180°. Otáčky vřetena se řadí pákou převodovky

Indikace polohy 3 os

  • vyšší pracovní přesnost
  • menší poruchovost
  • velká výrobní spolehlivost
  • podstatná úspora času
  • zvýšení produktivity
  • optimálně čitelné zobrazení
  • funkce odpovídají potřebám uživatele
  • přehledně uspořádaná klávesnice
  • rozlišení 0,01 / 0,005 mm
  • zadávání hodnot souřadnic
  • zachování polohy os při vypnutém zobrazení
  • výpočet roztečné kružnice
  • funkce kalkulačky
  • zásobník pro 10 nástrojů
  • přepínání poloměr / průměr
  • přepočet mm/inch
  • namontování bez problémů a provoz bez údržby

Výbava

  • 3 zobrazení polohy ve třech osách
  • 2 frézovací trny (Ø22, Ø27 mm)
  • sada kleštin 4-16 mm s upnutím
  • sklíčidlo pro vrtáky 16 mm
  • redukční pouzdro ISO 40 / MK3 a ISO 40 / MK2
  • systém chlazení chladicí kapalinou
  • pracovní osvětlení
  • ovládací nástroj
Technické parametry
Pracovní prostor
vrtací výkon, oceli 30 mm
Max. průměr stopkové frézy 25 mm
výkonnost při řezání vnitřních závitů, ocel M 16
Max. průměr nástrčné čelní válcové frézy 100 mm
stolní upínací plocha 1.120x260 mm
Dráha pojezdu
dráha pojezdu - osa X 600 mm
dráha pojezdu - osa Y 270 mm
dráha pojezdu - osa Z 300 mm
vertikální frézovací hlava
otáčky vřetena (vertikálně) (8) 115 - 1.750 1/min
upnutí vřetena ISO 40
zdvih pinoly 120 mm
vyložení 160 - 610 mm
vzdálenost hlava vřetena - horní strana stolu 60 - 360 mm
horizontální frézovací hlava
otáčky vřetena (horizontálně) (12) 40 - 1.300 1/min
vzdálenost horizontální vřeteno - plocha stolu 0 - 300 mm
výkony pohonů
výkon motoru horizontálního vřetena 2,2 kW
výkon motoru vertkálního vřetena 1,5 kW
míry a váhy
rozměry 1,71x1,48x2,1 m
hmotnost 1.400 kg
SKU 362650
