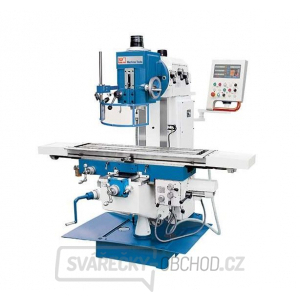

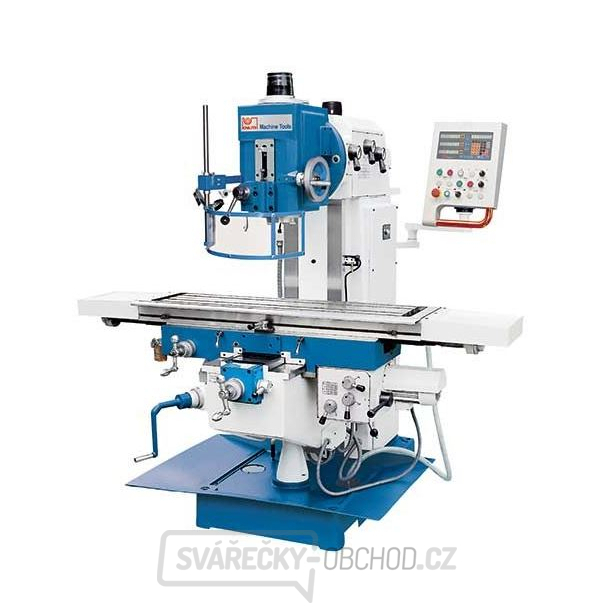

Vertikální fréza VFM 4
- masivní stojan stroje se zvlášť stabilně navrženým vedením konzoly
- osa X aY s automatickým posuvem a rychloposuvem
- osa Z v rychloběhu motoricky pojízdná
- pracovní stůl a vedení je kalené a broušené
- mimořádně stabilní frézovací hlava, výkyvná o ± 35°
- ruční posuv pinoly při vrtání a jemný přísuv při frézování
Indikace polohy 3 os
- vyšší pracovní přesnost
- menší poruchovost
- velká výrobní spolehlivost
- podstatná úspora času
- zvýšení produktivity
- optimálně čitelné zobrazení
- funkce odpovídají potřebám uživatele
- přehledně uspořádaná klávesnice
- rozlišení 0,01 / 0,005 mm
- zadávání hodnot souřadnic
- zachování polohy os při vypnutém zobrazení
- výpočet roztečné kružnice
- funkce kalkulačky
- zásobník pro 10 nástrojů
- přepínání poloměr / průměr
- přepočet mm/inch
- namontování bez problémů a provoz bez údržby
Výbava
- 3 zobrazení polohy ve třech osách
- 50 frézovacích sklíčidel (8 ks. 4, 6, 8, 12, 16, 18, 22, 26 mm)
- redukční pouzdro ISO50 / MK4
- utahovací tyč
- centrální mazání
- pracovní osvětlení
- ovládací nástroj
- provozní návod
Technické parametry
| stolní upínací plocha | 1.320x320 mm |
| počet drážek T | 5 ks |
| drážky T, šířka | 14 mm |
| T - drážky, vzdálenost | 63 mm |
| vyložení | 360 mm |
| rozsah otáčení hlavy | ± 35° |
| obrobek, hmotnost (max.) | 300 kg |
| dráha pojezdu - osa X | 1.000 mm |
| dráha pojezdu - osa Y | 282 mm |
| dráha pojezdu - osa Z | 400 mm |
| rozsah regulace otáček | 58 - 1.710 1/min |
| upnutí vřetena | ISO 50 |
| zdvih pinoly | 70 mm |
| vzdálenost vertikální vřeteno - horní plocha stolu | 45 - 445 mm |
| rychlý chod v ose X | 1.200 mm/min |
| rychlý chod v ose Y | 1.200 mm/min |
| rychlý chod v ose Z | 600 mm/min |
| rychlost posuvu - osa X | (8) 20 - 360 mm/min |
| rychlost posuvu - osa Y | (8) 20 - 360 mm/min |
| výkon motoru hlavního pohonu | 4 kW |
| výkon motoru posuvu | 0,55 kW |
| výkon motoru čerpadla chladicí kapaliny | 0,09 kW |
| rozměry | 2,22x1,82x1,88 m |
| hmotnost | 2.300 kg |
| SKU | 301281 |
