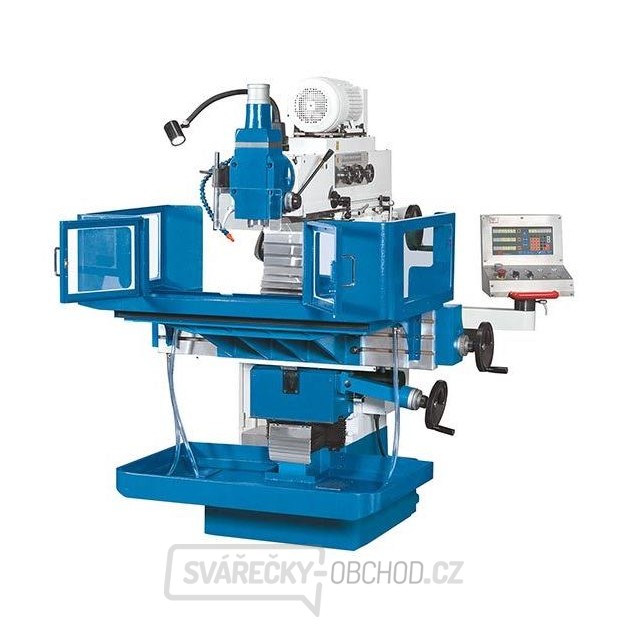

Nástrojářská fréza FPK 6

  • stojan stroje je z velmi kvalitní šedé litiny, zajišťuje v nejvyšší míře dynamickou tuhost a trvalou přesnost
  • FPK 6 má v ose Z stabilní plochá vedení a osách X a Y rybinová vedení
  • všechna vedení jsou kalená a přesně broušená
  • přesná kuličková vřetena ve všech osách
  • přehledně uspořádané spínací prvky, také výklopný pult obsluhy a sériové vybavení digitálním zobrazením polohy, umožňují komfortní obsluhu
  • pro horizontální frézování mají oba stroje stabilní protidržák
  • automatický posuv ve všech osách, plynule regulovatelný s rychlým rychloposuvem
  • jemně odstupňovaná převodovka hlavního vřetena nabízí široký rozsah otáček s vysokým točivým momentem
  • rychlou výměnu nástrojů umožňuje volitelné pneumaticky poháněné nástrojové utahovací zařízení
  • kompletní cena s namontovaným 3-osým zobrazením polohy
  • včetně obsáhlého paketu příslušenství
  • sériové vybavení s centrálním mazáním

3osý indikátor polohy X.pos 3.1

  • Kompletně smontované a připravené k provozu pro přesné měření
  • menší poruchovost
  • velká výrobní spolehlivost
  • vyšší pracovní přesnost
  • podstatná úspora času
  • zvýšení produktivity
  • funkce odpovídají potřebám uživatele
  • optimálně čitelné zobrazení
  • rozlišení 0,01 / 0,005 mm
  • přehledně uspořádaná klávesnice
  • zachování polohy os při vypnutém zobrazení
  • zadávání hodnot souřadnic
  • výpočet roztečné kružnice
  • funkce kalkulačky
  • přepínání poloměr / průměr
  • přepočet mm/inch
  • namontování bez problémů a provoz bez údržby
  • Zásobník na 99 nástrojů

Výbava

  • 3 zobrazení polohy ve třech osách
  • centrální mazání
  • redukční pouzdra MK 1, 2, 3
  • Adaptér ISO 40 / MK3
  • Frézovací trn dlouhý 27 mm
  • vřeteno s oběžnými kuličkami
  • Kryty vedení osa Z
  • vana na třísky
  • oběhový systém chladicí kapaliny
  • pracovní svítilna LED
  • Utahovací tyč (M16) pro horizontální/vertikální
  • Montážní prvky
  • ovládací nástroj
  • Návod k obsluze

Technické parametry

Pracovní prostor
rozměry stolu 500x900 mm
vertikální stůl 250x1.200 mm
zatižitelnost stolu (max.) 360 kg
počet drážek T 7 ks
drážkami T (šířka x rozteč) 14x63 mm
drážky T, vertikální stůl (počet) 3 ks
drážky T, vertikální stůl (šířka x rozteč) 14x63 mm
Dráha pojezdu
dráha pojezdu - osa X, manuální / autom. 600 / 560 mm
dráha pojezdu - osa Y, manuální / autom. 480 / 440 mm
dráha pojezdu - osa Z, manuální / autom. 360 / 330 mm
Vertikální frézovací vřeteno
dráha pojezdu Pokrm 120 mm
vzdálenost středu vřetena - sloup 165 mm
vzdálenost středu vřetena - sloup 550 mm
Rychlý chod
rychlý chod v ose X, Y, Z 680 mm/min
posuv
pracovní posuv - osa X 10 - 450 mm/min
pracovní posuv - osa Y 10 - 450 mm/min
pracovní posuv - osa Z 10 - 450 mm/min
horizontální frézovací hlava / Vertikální frézovací vřeteno
rozsah regulace otáček (18) 50 - 2.000 1/min
upnutí vřetena ISO 40
výkony pohonů
výkon motoru hlavního pohonu 3,75 kW
výkon motoru čerpadla chladicí kapaliny 0,09 kW
míry a váhy
rozměry 1,5x1,8x1,95 m
hmotnost 1.450 kg
SKU 302335
