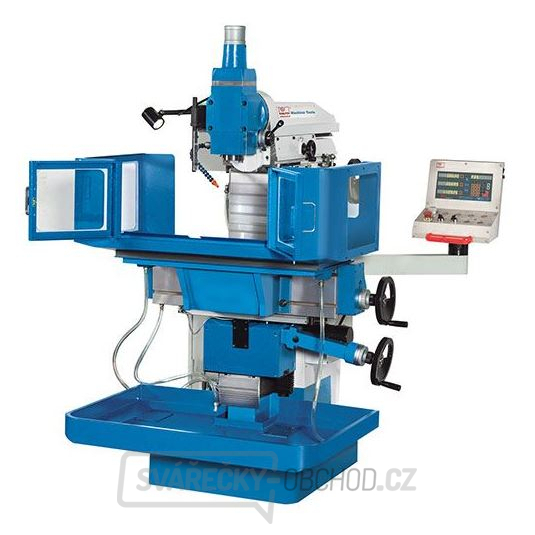

• stojan stroje je z velmi kvalitní šedé litiny, zajišťuje v nejvyšší míře dynamickou tuhost a trvalou přesnost
  • všechna vedení jsou kalená a přesně broušená
  • přesná kuličková vřetena ve všech osách
  • der Antrieb der X- und Y-Achse erfolgt durch präzise Kugelumlaufspindeln – für die Z-Achse kann diese optional angeboten werden
  • přehledně uspořádané spínací prvky, také výklopný pult obsluhy a sériové vybavení digitálním zobrazením polohy, umožňují komfortní obsluhu
  • pro horizontální frézování mají oba stroje stabilní protidržák
  • velké pracovní stoly a pro kompaktní konstrukci velké dráhy pojezdu, dovolují všestranné možnosti aplikací
  • automatický posuv ve všech osách, plynule regulovatelný s rychlým rychloposuvem
  • vertikální frézovací hlava je výkyvná a pinola se posouvá ručně
  • jemně odstupňovaná převodovka hlavního vřetena nabízí široký rozsah otáček s vysokým točivým momentem
  • rychlou výměnu nástrojů umožňuje volitelné pneumaticky poháněné nástrojové utahovací zařízení
  • včetně obsáhlého paketu příslušenství
  • sériové vybavení s centrálním mazáním
  • kompletní cena s namontovaným 3-osým zobrazením polohy

3osý indikátor polohy X.pos 3.1

  • Kompletně smontované a připravené k provozu pro přesné měření
  • menší poruchovost
  • velká výrobní spolehlivost
  • vyšší pracovní přesnost
  • podstatná úspora času
  • zvýšení produktivity
  • funkce odpovídají potřebám uživatele
  • optimálně čitelné zobrazení
  • rozlišení 0,01 / 0,005 mm
  • přehledně uspořádaná klávesnice
  • zachování polohy os při vypnutém zobrazení
  • zadávání hodnot souřadnic
  • výpočet roztečné kružnice
  • funkce kalkulačky
  • přepínání poloměr / průměr
  • přepočet mm/inch
  • namontování bez problémů a provoz bez údržby
  • Zásobník na 99 nástrojů

Výbava

  • 3 zobrazení polohy ve třech osách
  • centrální mazání
  • redukční pouzdra MK 1, 2, 3
  • Adaptér ISO 40 / MK3
  • Frézovací trn dlouhý 27 mm
  • vřeteno s oběžnými kuličkami
  • Kryty vedení osa Z
  • vana na třísky
  • oběhový systém chladicí kapaliny
  • pracovní svítilna LED
  • Utahovací tyč (M16) pro horizontální/vertikální
  • Montážní prvky
  • ovládací nástroj
  • Návod k obsluze
Technické parametry
Pracovní prostor
rozměry stolu 320x750 mm
vertikální stůl 220x830 mm
zatižitelnost stolu (max.) 285 kg
počet drážek T 5 ks
drážkami T (šířka x rozteč) 14x63 mm
drážky T, vertikální stůl (počet) 2 ks
drážky T, vertikální stůl (šířka x rozteč) 14x126 mm
Dráha pojezdu
dráha pojezdu - osa X, manuální / autom. 380 / 360 mm
dráha pojezdu - osa Y, manuální / autom. 200 / 180 mm
dráha pojezdu - osa Z, manuální / autom. 360 / 330 mm
Vertikální frézovací vřeteno
dráha pojezdu Pokrm 125 mm
vzdálenost středu vřetena - sloup 280 mm
vzdálenost středu vřetena - sloup 485 mm
Rychlý chod
rychlý chod v ose X, Y, Z 680 mm/min
posuv
pracovní posuv - osa X 8 - 450 mm/min
pracovní posuv - osa Y 8 - 450 mm/min
pracovní posuv - osa Z 8 - 450 mm/min
horizontální frézovací hlava / Vertikální frézovací vřeteno
rozsah regulace otáček (12) 50 - 2.000 1/min
upnutí vřetena ISO 40
výkony pohonů
výkon motoru hlavního pohonu 2,2 kW
výkon motoru čerpadla chladicí kapaliny 0,09 kW
míry a váhy
rozměry 1,2x1,3x1,8 m
hmotnost 1.180 kg
SKU 302337
