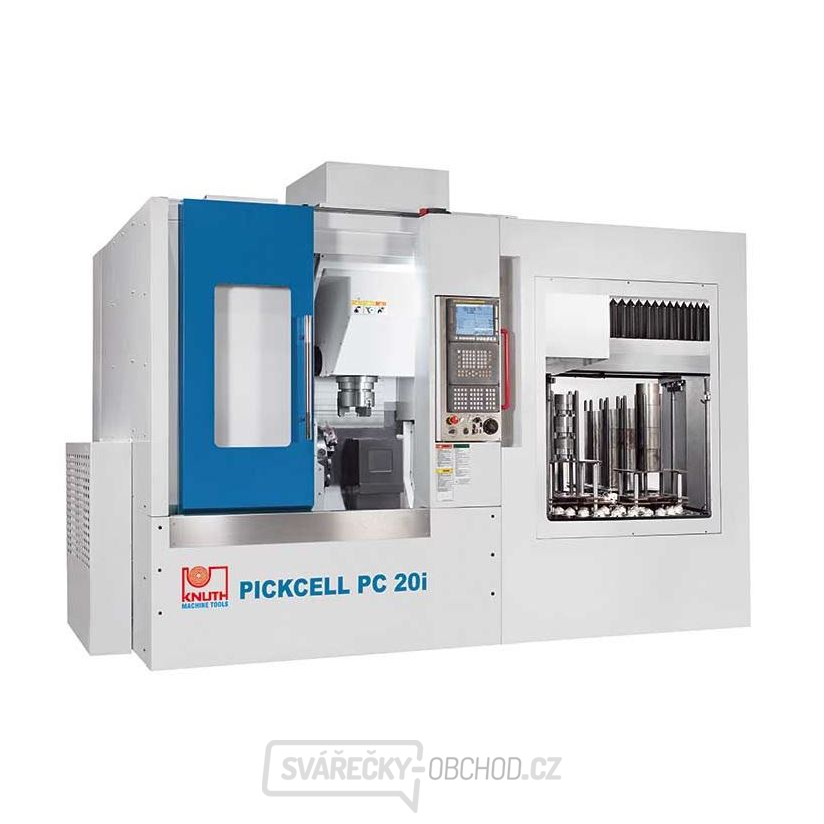

CNC vertikální soustruh PickCell PC 20i
- Lůžko jako minerální odlitek, s válečkovými vedeními
- autom. založení a vyložení obrobku přes hlavní vřeteno
- Odkládání obrobků s paletizací
- Otáčky vřetena 4 500 1/min
- Konstrukce stroje je navržena tak, aby byla extrémně stabilní
- Vysoká dynamika os ve spojení s jednoduchým ovládáním
- Koncept vertikálního obrábění byl převeden na rotační obrábění
- Tato koncepce zaručuje naprosto bezporuchový pád třísek
- Jsou zde použity moderní a pokrokové materiály, například lůžko jako minerální odlitek
- Takto se daří dosáhnout výroby s redukovanými zásahy obsluhy, až po bezobslužnou výrobu
- Nejsou zapotřebí oddělené manipulační systémy
- K dispozici jsou podavače upravené pro obrobky a typ zpracování
- S osou C a poháněnými nástroji lze obrobky také frézovat a vrtat radiálně i axiálně v jednom upnutí
- Nabídka zahrnuje další stupně rozšíření až po výrobní linky s vratnými stanicemi - 1. \ 2. strana
Standardní vybavení stroje
- Základní lože z minerálního kompozitu pro 6x lepší tlumení vibrací
- Osa C a 12násobný měnič nástrojů VDI40 pro poháněné nástroje
- 2 ks poháněných nástrojů VDI40 (90° a 180°)
- Nástrojový držák VDI 40
- všechny osy - lineární valivá vedení v předpětí
- Nádrž na chladicí kapalinu - 160 l
- 10barový chladicí systém s patronovým filtrem
- Přepravník třísek s odhazovací výškou 1 200 mm
- Zásobník nástrojů s 8 stanicemi
Řízení Fanuc 0i TF
- Jednoduché programování a obsluha, krátká doba zapracování
- Uživatelsky příjemné grafické znázornění pro vizuální kontrolu dílčího programu
- Používání stávajících programů bez nového programování / přeprogramování
- Vysokorychlostní opracování a standardní nano interpolace
- Pevné cykly a zákaznické makro B pro zjednodušené programování dílů
- Funkce State-of-the-Art jako omezení cukání, Nano Smoothing a Al Contour Control ll - kompatibilita s předchozí verzí série 0 a sériemi 0i model A, B, C a D
- CNC řízení série modelů 0i - modely F jsou nástupnické modely série 0 a 0i, které se s více než 700 000 instalovanými systémy počítají k celosvětově nejpopulárnějším typům CNC řízení.
- CNC série 0i až se 4 simultánně řízenými osami nejlépe plní náročné požadavky pro řídící systémy obráběcích strojů
Standardní výbava
- Řízení Fanuc 0i-TF (1) s Manual Guide 0i
- Osa C + 12násobný měnič nástrojů VDI40 pro poháněné nástroje
- 2 ks poháněných nástrojů VDI40 (90° a 180°).
- Sada nástrojových držáků VDI 40
- uzavřený pracovní prostor
- hydr. 3-B sklíčidlo Ø 210 mm s průchodem
- řetězový dopravník třísek
- automatické centrální mazání
- oběhový systém chladicí kapaliny
- elektrické ruční kolečko
- pracovní osvětlení
- ovládací nástroj
- provozní návod
Technické parametry:
| Osa X vč. trasy pro vyzvednutí | 260 + 1.050 mm |
| Ø kolébky | 450 mm |
| Osa Z | 370 mm |
| Ø sklíčidla | 210 mm |
| Hmotnost obrobku | 30 kg |
| Rychlost rychlého chodu X | 30.000 mm |
| Rychlost rychlého chodu Z | 30.000 mm |
| rychlost posuvu | 5.000 mm/min |
| Místa v zásobníku obrobků | 8 ks |
| (Max.) délka obrobku | 150 mm |
| maximální hmotnost obrobku | 30 kg |
| Průměr dílce | 210 mm |
| otáčky vřetena | 4.500 1/min |
| Výkon s1 / s6 | 11 / 18,5 kW |
| Točivý moment vřetene S6 -30 % | 326 Nm |
| Ø ložiska | 100 mm |
| Počet nástrojů | 12 ks |
| Uchycení | 25x25/ Ø 40 mm |
| Systém volby nástroje | Random |
| doba potřebná pro výměnu nástroje | 0,9 s |
| Motor posuvu Z s brzdou | 4 kW |
| Motor posuvu Z s brzdou | 22 Nm |
| Motor posuvu Y | 4 kW |
| Motor posuvu Y | 22 Nm |
| Nádrž na chladicí kapalinu | 160 I |
| nádrže na olej | 30 I |
| rozměry | 3,5x3x2,9 m |
| hmotnost | 7.000 kg |
| SKU | 180625 |
