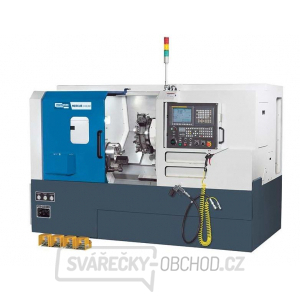

CNC soustruh se šikmým lůžkem Merkur 245 LR

  • produktivní: vysoký výkon pohonu, velká délka soustružení, rychlý servorevolver a vysoká rychlost rychloposuvu zkracují průběžné časy
  • přesný: robustní lineární vedení pro vysokou dynamiku
  • spolehlivost: technologie řízení Fanuc
  • další volitelné možnosti a automatizační řešení umožňují optimální přizpůsobení vašim požadavkům

lože stroje

  • silně žebrované šikmé lože 45° je vybaveno kvalitními lineárními vedeními a přesvědčuje vynikající teplotní a konstrukční stabilitou, která vyhovuje vysokému výkonu a dynamice stroje
  • konstrukce poskytuje dostatek prostoru a velkou oblast použití nástrojů a také zlepšené odstraňování třísek
  • široké a s maximální délkou vedení konstruované sedlo suportu dosahuje v porovnání s jiným provedením zřetelně vyšší stabilitu při výrazně snížené náchylnosti k vibracím
  • kuličková ložiska jsou spojena s výkonnými pohony pomocí spojek s bezztrátovým přenosem, oboustranné uložení zajišťuje vysokou axiální a radiální tuhost, minimalizuje odchylky způsobené zahříváním a předepnutím vřeten

hlavní vřeteno a vřeteník

  • stabilita a minimální vlivy proměnné provozní teploty byly dosaženy inovativní masivní konstrukcí vřetenové hlavy
  • tepelná stabilita je dosažena striktně symetrickým uspořádáním a chladicími strukturami, které zajišťují cirkulaci vzduchu kolem celého vřetena
  • hlavní vřeteno je rovněž navrženo pro náročná zatížení a dlouhodobě zachovávanou přesnost, s přesnými dvouřadovými válečkovými ložisky na obou stranách a dodatečnými kuličkovými ložisky s kosoúhlým stykem na obou stranách čelních ložisek

Koník

  • stabilní koník pro obrábění hřídelů umožňuje flexibilitu při jejich výrobě
  • konstrukce se 2 dodatečnými vedeními dovoluje bezkolizní pohyby koníku, také zde poskytují jednak velké délky vedení, tak i vynikající stabilita a přesnost vedení, výhodné odezvy na vibrace, zvláště při těžkém obrábění
  • automatický koník může být dodán jako volitelné příslušenství

Vybavení

  • servo revolver pro rychlou a přesnou výměnu nástroje
  • solidní konstrukce a silné upnutí eliminuje vibrace téměř úplně a umožňuje tím výrazné zvýšení životnosti nástroje
  • vysoká dynamika výměny nástroje je realizována servomotorem High-Torque
  • dodatečné zvětšení vzdálenosti hrotů pro plus ve výkonosti stroje
  • přehledná konstrukce a promyšlené detaily vytvářejí komfort obsluhy, a tím i příjemné pracovní prostředí
  • Jako volitelná možnost může být použita hydraulická luneta s automatickým středěním od SMW. Ve spojení se standardně dodávaným koníkem je možné obrábět značně dlouhé obrobky.

řízení Fanuc 0i TF

CNC řízení série 0i- model F jsou následníci série 0 a 0i, které jsou s více než 700.000 instalovanými systémy nejpopulárnějším řízením CNC na světě. STAHLWERK tím současně využívá nejnovější technologie pohonu FANUC.

  • jednoduché programování a obsluha, krátká doba zaučení
  • uživatelsky přívětivý grafický displej pro vizuální ověření programu pro obrábění dílů
  • použití stávajících programů bez nového programování / přeprogramování
  • vysoká rychlost obrábění a standardní nanointerpolace
  • pevné cykly a zákaznické makro B zjednodušují programování dílů
  • State-of-the-Art funkce, jako omezení rázů, Nano-Smooting a Al Contour Control II - kompatibilita s předchozí verzí série 0 a sériemi 0i model A, B, C a D

řízení CNC série 0i až se 4 řízenými osami má nejlepší předpoklady pro řízení náročných obráběcích strojů STAHLWERK Premium Line

Standardní výbava:

  • Řízení Fanuc 0i-TF
  • Záruka Fanuc 2 roky
  • CE certifikace
  • 10,4'' barevný LCD displej
  • rozhraní USB
  • Rozhraní R232
  • Řetězový dopravník třísek (boční)
  • Systém měření nástrojů Renishaw HPRA (snímatelný)
  • Rozhraní pro zavaděč tyčí
  • Vozík na třísky 230 litrů (výklopný)
  • Transformátor vhodný k síťovému napětí
  • 12-místný držák nožů
  • manuální koník
  • středicí hrot
  • hydr. 3-B sklíčidlo s jemnými čelistmi
  • Sada měkkých čelistí
  • Pedál pro 3-B sklíčidlo
  • Aretační tlačítko sklíčidla
  • hydraulická jednotka
  • systém chlazení chladicí kapalinou
  • Pistole na vzduch a chladicí kapalinu
  • centrální mazání
  • pracovní svítilna LED
  • 3barevný světelný signál LED
  • Blokace dveří
  • nohy stroje
  • ovládací nástroj
Technické parametry:
Pracovní prostor
Oběžný průměr nad ložem (max.) 550 mm
Oběžný průměr nad suportem (max.) 360 mm
oběžný průměr 350 mm
točná délka (max.) 530 mm
Dráha pojezdu
dráha pojezdu - osa X 210 mm
dráha pojezdu - osa Z 580 mm
Sklon lože 45 °
hlavní vřeteno
Průchod vřetena (včetně skličidla) 76 mm
otáčky vřetena 3.500 1/min
upnutí vřetena A2-8
vrtání vřetena 86 mm
točivý moment hlavního vřetena (max.) 196 Nm
Pohon vřetena řemenový převod Riemenantrieb / Belt
průměr sklíčidla 254 mm
Rychlý chod
rychlý chod v ose X 36.000 mm/min
rychlý chod v ose Z 36.000 mm/min
posuv
Posuvová síla v ose X (max.) 23,5 kN
Rychloposuv v ose Z 23,5 kN
nosič nástrojů
Typ nosiče nástrojů Servo
počet nástrojových míst 12 ks
Výška tělesa nástroje 25 mm
průměr sklíčidla pro vrtáky 40 mm
Čas výměny nástroje 0,2 s
přesnosti
opakovaná přesnost - osa X ± 0,003 mm
opakovaná přesnost - osa Z ± 0,005 mm
koník
průměr pinoly koníku 80 mm
zdvih pinoly koníku 80 mm
kužel pinoly koníku MK 4 / MT 4
výkony pohonů
výkon motoru hlavního pohonu 15 kW
hlavní pohon, konstantní zatížení 11 kW
výkon motoru X 3 kW
výkon motoru Z 3 kW
celkový příkon 27 kVA
míry a váhy
rozměry 2,96x1,65x1,9 m
hmotnost 4.450 kg
SKU 422245
