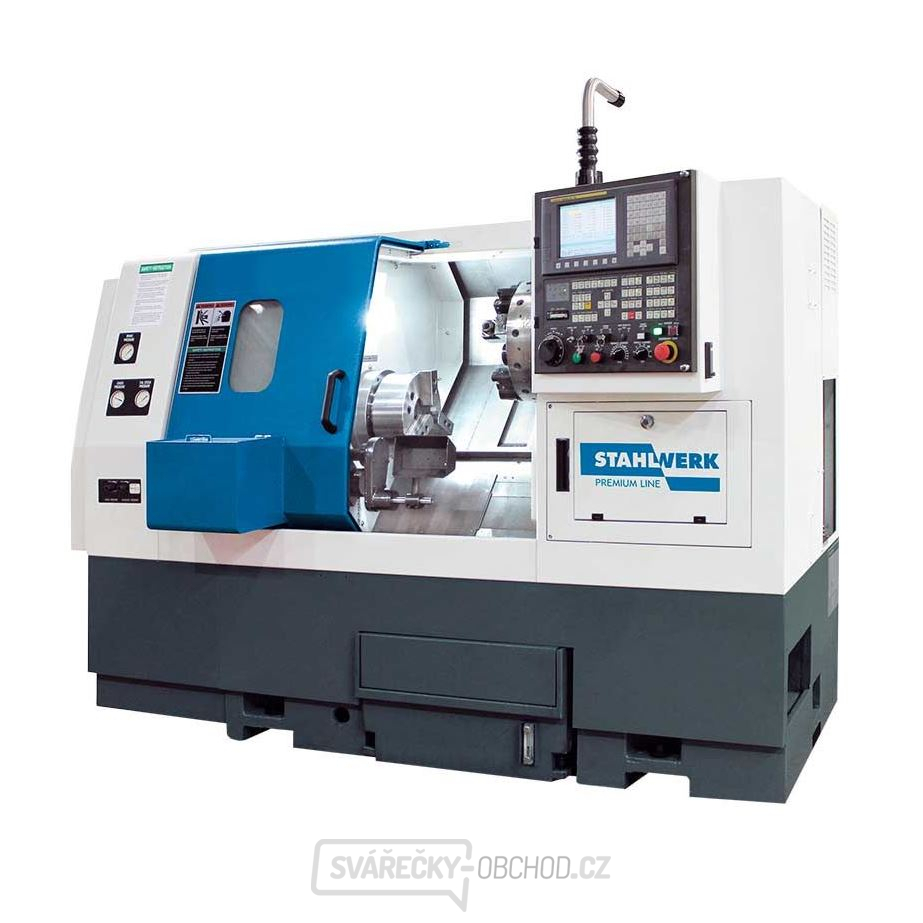

CNC soustruh se šikmým lůžkem Orion 8TLM

  • Moderní CNC soustruh musí být produktivní, spolehlivý a hospodárný. Že se tyto vlastnosti mohou znamenitě doplňovat, dokazují modely konstrukční řady Orion T.
  • o přesnost a efektivnost prací na obrobku se stará servorevolver a také moderní pohonová technika s rychloposuvy až 36m/min.
  • rychlý: lineární vedení pro spolehlivou přesnost
  • produktivní: revolver se stanicemi poháněných nástrojů VDI
  • spolehlivost: technologie řízení Fanuc
  • schopné rozšíření: mnoho volitelných doplňků

lože stroje

  • silně žebrovaný rám stroje se šikmým ložem 45° je vybaven kvalitními lineárními vedeními a přesvědčuje vynikající teplotní a konstrukční stabilitou
  • konstrukce poskytuje dostatek prostoru a velkou oblast použití nástrojů a také zlepšené odstraňování třísek
  • široké a s maximální délkou vedení konstruované sedlo suportu dosahuje v porovnání s jiným provedením zřetelně vyšší stabilitu při výrazně snížené náchylnosti k vibracím
  • kuličková vřetena jsou spojena s výkonnými pohony pomocí bezztrátových spojek, nákladné oboustranné uložení zajišťuje vysokou axiálně radiální tuhost

hlavní vřeteno a vřeteník

  • stabilita a minimální vlivy proměnné provozní teploty byly dosaženy inovativní masivní konstrukcí vřetenové hlavy
  • tepelná stabilita je dosažena striktně symetrickým uspořádáním a chladicími strukturami, které zajišťují cirkulaci vzduchu kolem celého vřetena
  • hlavní vřeteno je také navrženo pro náročná zatížení a dlouhodobou přesnost

Koník

  • stabilní koník pro obrábění hřídelů umožňuje flexibilitu při jejich výrobě
  • konstrukce se 2 dodatečnými vedeními dovoluje bezkolizní pohyby koníku, také zde poskytují jednak velké délky vedení, tak i vynikající stabilita a přesnost vedení, výhodné odezvy na vibrace, zvláště při těžkém obrábění
  • automatický koník může být dodán jako volitelné příslušenství

Vybavení

  • přehledná konstrukce a promyšlené detaily vytvářejí komfort obsluhy, a tím i příjemné pracovní prostředí
  • další volitelné možnosti jako tvrdé a měkké čelisti soustruhového sklíčidla, systémy prověřování nástrojů (pevné + snímatelné), zachycovač dílů, vysokotlaké zásobování chladicím prostředkem, odlučovač a filtr se hodí na každý stroj podle požadavku
  • stroje STAHLWERK mohou být také dodatečně vybaveny zajímavým příslušenstvím, které zvýší výkon a produktivitu
  • rychlý revolver EWS se servomotorem High-Torque a obousměrná volba nástroje dovoluje nejkratší možné časy výměny nástroje
  • solidní konstrukce a silné upnutí eliminuje vibrace téměř úplně a umožňuje tím výrazné zvýšení životnosti nástroje
  • silný hlavní pohon pro frézovací, vrtací a závitovací nástroje má maximální výkon 3 kW a otáčky do 5000 min-1
  • vysoké rozlišení v ose C umožňuje přesné frézování obrysů a nejpřesnější nastavení polohy
  • dodatečné zvětšení vzdálenosti hrotů pro plus ve výkonosti stroje

řízení Fanuc 0i TD

  • jednoduché programování a obsluha, krátká doba zaučení
  • uživatelsky přívětivý grafický displej pro vizuální ověření programu pro obrábění dílů
  • použití stávajících programů bez nového programování / přeprogramování
  • vysoká rychlost obrábění a standardní nanointerpolace
  • pevné cykly a zákaznické makro B zjednodušují programování dílů
  • State-of-the-Art funkce, jako omezení rázů, Nano-Smooting a Al Contour Control II - kompatibilita s předchozí verzí série 0 a sériemi 0i model A, B a C

Standardní vybavení

  • Řízení Fanuc 0i-TD
  • Záruka Fanuc 2 roky
  • 10,4'' barevný LCD displej
  • rozhraní USB
  • Rozhraní R232
  • 12-místný držák nožů
  • poháněný nástrojový držák radiální
  • poháněný nástrojový držák axiální
  • manuální koník
  • středicí hrot
  • hydr. 3-B sklíčidlo s jemnými čelistmi
  • Sada měkkých čelistí
  • Pedál pro 3-B sklíčidlo
  • hydraulická jednotka
  • systém chlazení chladicí kapalinou
  • Pistole na vzduch a chladicí kapalinu
  • centrální mazání
  • pracovní svítilna LED
  • 3barevný světelný signál LED
  • Blokace dveří
  • nohy stroje
  • ovládací nástroj
  • Automatické dveře
  • Řetězový dopravník třísek (boční)
  • Vozík na třísky 230 litrů (výklopný)
  • Upgrade pro čerpadla chladicí kapaliny na 1,8 kW
  • Měkké čelisti v sadě pro 8" sklíčidlo
  • Rozhraní pro zavaděč tyčí
  • utahovací tyč
  • Transformátor vhodný k síťovému napětí
  • Systém měření nástrojů Renishaw HPRA (snímatelný)
Řízení

vysoký výkon pro výbornou produktivitu

  • programování obrysu
  • jednoduché vytváření složitých obrysů
  • rozšířené pevné cykly, graficky podporované
  • nápověda pro G a M code
  • asistent programování v ISO CODE
  • programování DIN / ISO
  • grafická simulace pro spolehlivou kontrolu NC programů
  • vysoká kompatibilita s existujícími programy, vytvořenými na Fanuc CNC

maximální produktivitu zajišťuje mnoho zcela klasických funkcí na bázi CNC

  • port pro paměťovou kartu, práce s kartou v provozu DNC
  • interpolace NANO
  • výkonný digitální servosystém na osách
  • volitelné volné kódy M
  • volitelné reléové výstupy
  • paměť součástí 512 KB / paket B
  • rozhraní RS232
  • vícejazyčný
  • uživatelsky přívětivé zobrazení grafiky pro vizuální kontrolu programů pro součástky
  • rozšířená pomocná funkce a archiv alarmů/obsluhy
  • 64 párů korekcí nástrojů
  • Správa životnosti nástrojů: Nástroje můžete rozdělit do skupin. V paměti NC uložené životnosti a čísla nástrojů v každé skupině se přehledně zobrazí formou tabulky.
  • konstantní řezná rychlost
  • doba činnosti a počitadlo součástek

Technické parametry:

Pracovní prostor
Oběžný průměr nad ložem (max.) 480 mm
Oběžný průměr nad suportem (max.) 285 mm
oběžný průměr 190 mm
točná délka (max.) 380 mm
Dráha pojezdu
dráha pojezdu - osa X 160 mm
dráha pojezdu - osa Z 390 mm
Sklon lože 45 °
hlavní vřeteno
Průchod vřetena (včetně skličidla) 51 mm
otáčky vřetena 4.500 1/min
upnutí vřetena A2-6
vrtání vřetena 62 mm
točivý moment hlavního vřetena (max.) 88 Nm
Pohon vřetena řemenový převod Riemenantrieb
průměr sklíčidla 200 mm
Rozlišení úhlu osy C 360 (0,001) °
Rychlý chod
rychlý chod v ose X 30.000 mm/min
rychlý chod v ose Z 30.000 mm/min
posuv
Posuvová síla v ose X (nepřet./max.) 5 / 18 kN
Posuvová síla v ose Z (nepřet./max.) 5 / 18 kN
nosič nástrojů
Typ nosiče nástrojů Servo / VDI 30
počet nástrojových míst 12 ks
stopka nástroje 20x20 mm
průměr sklíčidla pro vrtáky 32 mm
Čas výměny nástroje 0,2 s
Otáčky poháněného nástroje 5.000 1/min
přesnosti
přesnost opakování ± 0,003 mm
přesnost nastavování polohy ± 0,005 mm
koník
průměr pinoly koníku 65 mm
zdvih pinoly koníku 80 mm
kužel koníku MK 4
výkony pohonů
výkon motoru hlavního pohonu 7,5 kW
hlavní pohon, konstantní zatížení 5,5 kW
Výkon motoru pro poháněné nástroje 3 kW
výkon motoru X / Z 1,6 kW
celkový příkon 27 kVA
míry a váhy
rozměry 2,26x1,67x1,57 m
hmotnost 3.250 kg
SKU 422242
