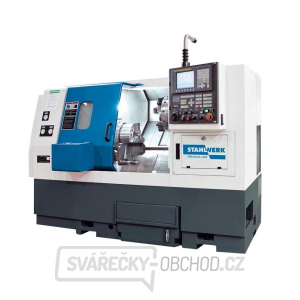

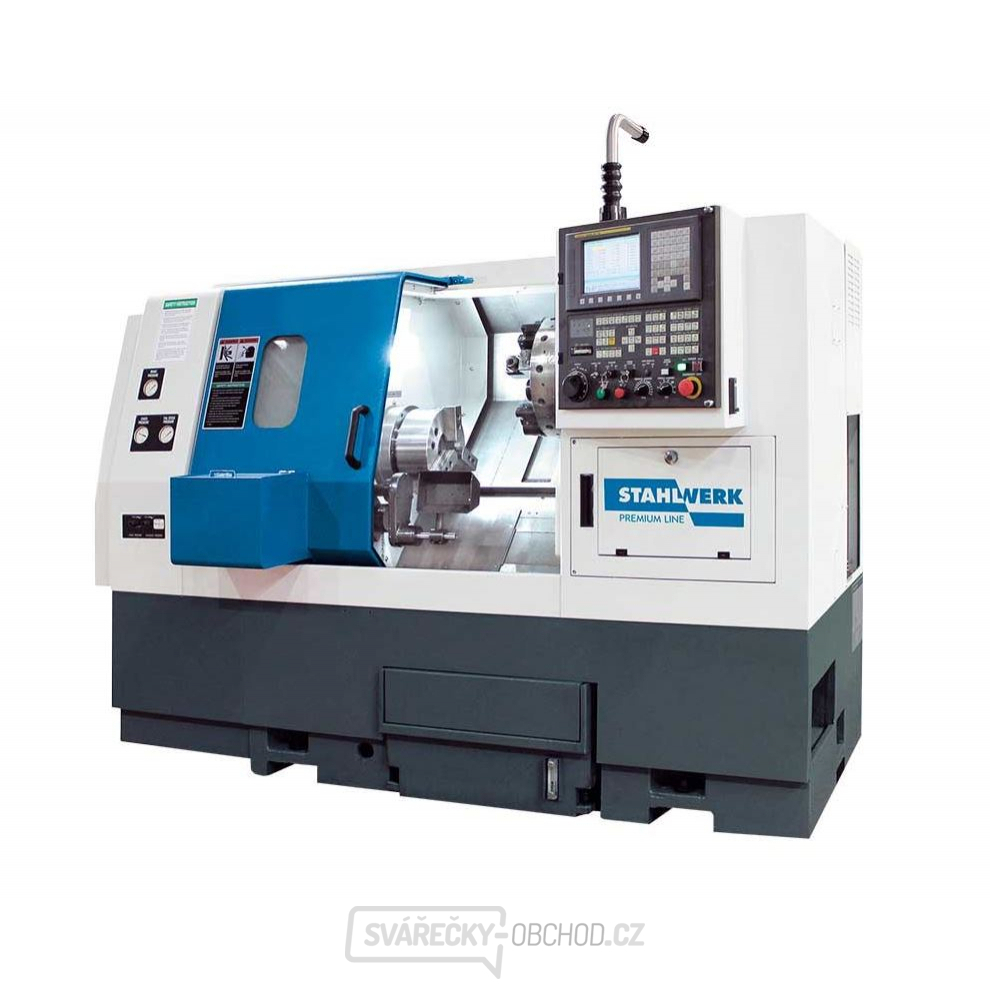

CNC soustruh se šikmým lůžkem Orion 6TL
- Moderní CNC soustruh musí být produktivní, spolehlivý a hospodárný. Že se tyto vlastnosti mohou znamenitě doplňovat, dokazují modely konstrukční řady Orion T.
- o přesnost a efektivnost prací na obrobku se stará servorevolver a také moderní pohonová technika s rychloposuvy až 36m/min.
- rychlý: lineární vedení pro spolehlivou přesnost
- produktivní: silný pohon a dynamické posuvy a rychloposuvy
- spolehlivost: technologie řízení Fanuc
- schopné rozšíření: mnoho volitelných doplňků
lože stroje
- silně žebrovaný rám stroje se šikmým ložem 45° je vybaven kvalitními lineárními vedeními a přesvědčuje vynikající teplotní a konstrukční stabilitou
- konstrukce poskytuje dostatek prostoru a velkou oblast použití nástrojů a také zlepšené odstraňování třísek
- široké a s maximální délkou vedení konstruované sedlo suportu dosahuje v porovnání s jiným provedením zřetelně vyšší stabilitu při výrazně snížené náchylnosti k vibracím
- kuličková vřetena jsou spojena s výkonnými pohony pomocí bezztrátových spojek, nákladné oboustranné uložení zajišťuje vysokou axiálně radiální tuhost
hlavní vřeteno a vřeteník
- stabilita a minimální vlivy proměnné provozní teploty byly dosaženy inovativní masivní konstrukcí vřetenové hlavy
- tepelná stabilita je dosažena striktně symetrickým uspořádáním a chladicími strukturami, které zajišťují cirkulaci vzduchu kolem celého vřetena
- hlavní vřeteno je také navrženo pro náročná zatížení a dlouhodobou přesnost
Koník
- stabilní koník pro obrábění hřídelů umožňuje flexibilitu při jejich výrobě
- konstrukce se 2 dodatečnými vedeními dovoluje bezkolizní pohyby koníku, také zde poskytují jednak velké délky vedení, tak i vynikající stabilita a přesnost vedení, výhodné odezvy na vibrace, zvláště při těžkém obrábění
- automatický koník může být dodán jako volitelné příslušenství
Vybavení
- přehledná konstrukce a promyšlené detaily vytvářejí komfort obsluhy, a tím i příjemné pracovní prostředí
- další volitelné možnosti jako tvrdé a měkké čelisti soustruhového sklíčidla, systémy prověřování nástrojů (pevné + snímatelné), zachycovač dílů, vysokotlaké zásobování chladicím prostředkem, odlučovač a filtr se hodí na každý stroj podle požadavku
- stroje STAHLWERK mohou být také dodatečně vybaveny zajímavým příslušenstvím, které zvýší výkon a produktivitu
- servo revolver pro rychlou a přesnou výměnu nástroje
- solidní konstrukce a silné upnutí eliminuje vibrace téměř úplně a umožňuje tím výrazné zvýšení životnosti nástroje
- vysoká dynamika výměny nástroje je realizována servomotorem High-Torque
- dodatečné zvětšení vzdálenosti hrotů pro plus ve výkonosti stroje
řízení Fanuc 0i TF
- jednoduché programování a obsluha, krátká doba zaučení
- uživatelsky přívětivý grafický displej pro vizuální ověření programu pro obrábění dílů
- použití stávajících programů bez nového programování / přeprogramování
- vysoká rychlost obrábění a standardní nanointerpolace
- pevné cykly a zákaznické makro B zjednodušují programování dílů
- State-of-the-Art funkce, jako omezení rázů, Nano-Smooting a Al Contour Control II - kompatibilita s předchozí verzí série 0 a sériemi 0i model A, B, C a D
CNC řízení série 0i- model F jsou následníci série 0 a 0i, které jsou s více než 700.000 instalovanými systémy nejpopulárnějším řízením CNC na světě. STAHLWERK tím současně využívá nejnovější technologie pohonu FANUC.
řízení CNC série 0i až se 4 řízenými osami má nejlepší předpoklady pro řízení náročných obráběcích strojů STAHLWERK Premium Line
Standardní výbava
- Řetězový dopravník třísek (boční)
- Vozík na třísky 230 litrů (výklopný)
- Upgrade pro čerpadla chladicí kapaliny na 1,8 kW
- Rozhraní pro zavaděč tyčí
- Lapač obrobků se záchytným boxem
- Transformátor vhodný k síťovému napětí
- Systém měření nástrojů Renishaw HPRA (snímatelný)
- CE certifikace
- Řízení Fanuc 0i-TF
- Záruka Fanuc 2 roky
- 10,4'' barevný LCD displej
- rozhraní USB
- Rozhraní R232
- 10-místný držák nožů
- manuální koník
- středicí hrot
- hydr. 3-B sklíčidlo s jemnými čelistmi
- Sada měkkých čelistí
- Pedál pro 3-B sklíčidlo
- Aretační tlačítko sklíčidla
- hydraulická jednotka
- systém chlazení chladicí kapalinou
- Pistole na vzduch a chladicí kapalinu
- centrální mazání
- pracovní svítilna LED
- 3barevný světelný signál LED
- Blokace dveří
- nohy stroje
- ovládací nástroj
Oběžný průměr nad ložem (max.) | 480 mm |
Oběžný průměr nad suportem (max.) | 285 mm |
oběžný průměr | 285 mm |
točná délka (max.) | 520 mm |
dráha pojezdu - osa X | 165 mm |
dráha pojezdu - osa Z | 520 mm |
Sklon lože | 45 ° |
Průchod vřetena (včetně skličidla) | 45 mm |
otáčky vřetena | 6.000 1/min |
upnutí vřetena | A2-5 |
vrtání vřetena | 55 mm |
točivý moment hlavního vřetena (max.) | 107 Nm |
Pohon vřetena řemenový převod | Riemenantrieb / Belt |
průměr sklíčidla | 152 mm |
rychlý chod v ose X | 30.000 mm/min |
rychlý chod v ose Z | 30.000 mm/min |
Posuvová síla v ose X (max.) | 15 kN |
Rychloposuv v ose Z | 15 kN |
Typ nosiče nástrojů | Servo |
počet nástrojových míst | 10 ks |
Výška tělesa nástroje | 25 mm |
průměr sklíčidla pro vrtáky | 32 mm |
Čas výměny nástroje | 0,2 s |
opakovaná přesnost - osa X | ± 0,003 mm |
opakovaná přesnost - osa Z | ± 0,005 mm |
průměr pinoly koníku | 65 mm |
zdvih pinoly koníku | 80 mm |
kužel koníku | MK 4 |
výkon motoru hlavního pohonu | 15 kW |
hlavní pohon, konstantní zatížení | 11 kW |
výkon motoru X | 1,8 kW |
výkon motoru Z | 1,8 kW |
celkový příkon | 23 kVA |
rozměry | 2,26x1,67x1,57 m |
hmotnost | 3.000 kg |
SKU | 422239 |
