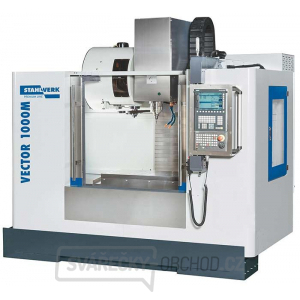

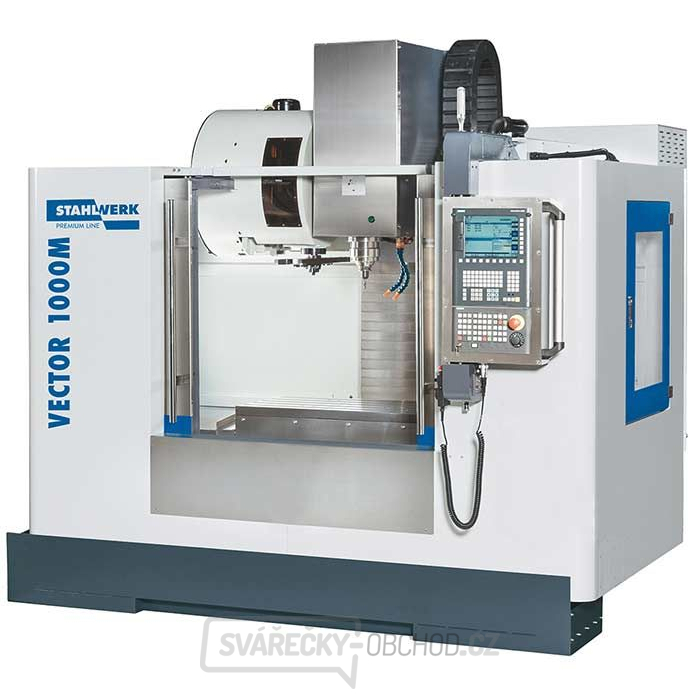

CNC Obráběcí centrum Vector 1000M
Nejdůležitější novinky
- výkonné vřeteno BT 40 s rychlostí až 10.000 1/min
- stabilní konstrukce stroje se zvláště nízko umístěným těžištěm a designem šetřícím místo
- Řízení Siemens 828D se ShopMill a pohony Siemens zajistí optimální procesní spolehlivost a efektivní programování
konstrukce stroje
- během konstrukce bylo dbáno na prostorově úsporný design
- kuličková vřetena 30 mm zajišťují stabilní vedení stolu a umožňují s digitálním pohonovým paketem vysoký točivý moment
- série Vector je vybavena lineárními vedeními v osách X, Y a Z pro vysokou přesnost umožněnou velmi nízkým klidovým třením
vřeteno
- Vícekrát uložené vřeteno zajistí dobré uchycení a odvod vzniklých sil při třískovém obrábění
- vřeteno BT 40 s dvojitým upnutím nástroje pro zvláště pevné dosednutí upnutého nástroje ve vřetenu
- 30barové vnitřní chlazení se postará o moderní kvalitu třískového obrábění
měnič nástrojů
- dvojramenný měnič s 24 nástrojovými stanicemi zajišťuje dostatečnou flexibilitu a kapacitu v běžné výrobě
- čas výměny od 1,8 sec. od nástroje k nástroji a 3,9 sec. od upnutí k upnutí zvyšují čistý čas chodu vřetena a tím i výstup stroje
Řízení Siemens Sinumerik 828D
- Vrcholný specialista pro náročné frézování
- kompaktní, robustní a bezúdržbová obslužná tabule CNC
- pohodlné zadávání programu a parametrů pomocí klávesnice QWERTY
- 100 nastavitelných posuvů nulových bodů
- Synchronní akce a rychlé vyvolání nápovědy
- Siemens Sinumerik 828 D
- nejvyšší přesnost obrábění
- inteligentní kinematické transformace pro obrábění válcových obrobků a ve vychýlených rovinách obrobku
- Technologický balíček SINUMERIK MDynamics s novou funkcí Advanced Surface: perfektní povrchy obrobků a nejkratší doby opracování při výrobě tvarových konstrukčních dílů
- Vynikající funkce a výkonnostní data CNC a funkce Siemens Sinumerik 828D
- ShopMill: nejkratší doba programování při výrobě jednotlivých dílů a malých sérií
- programGUIDE: nejkratší doba opracování a maximální flexibilita při výrobě dílů velkých sérií
- jedinečné spektrum technologických cyklů – od obrábění nejrůznějších kontur při frézování s rozpoznáváním zbytkového materiálu až po procesní měření
- Animated Elements: jedinečná podpora obsluhy a programování se sekvencemi pohyblivých obrázků
- nejmodernější přenos dat pomocí USB flash disku, CF karty a sítě (ethernet)
- Easy Message: maximální dostupnost strojů díky sledování procesu prostřednictvím textových zpráv (SMS)
- Technologický balíček SINUMERIK MDynamics s Advanced Surface pro tvorbu tvarových konstrukčních dílů
- Zrychlení s omezením cukání
- dynamické servořízení
- 4osá simultánní interpolace (X, Y, Z, kruhová osa)
- Lineární, kruhová a šroubovicová interpolace
- Řezání závitů bez vyrovnávacího sklíčidla a frézování závitů
- orientované zablokování vřetena
- Přepínání palce / metrická soustava
- Koncept FRAME pro individuální úpravu souřadnic, rotací, měřítek a odrazů
Standardní výbava
- řídící systém Siemens 828D s Shopmill
- Chlazení prostřednictvím vřetena 30 bar a dvojitý filtr
- 24-násobný dvojramenný měnič nástrojů
- Motor hlavního vřetena 9 kW
- Upnutí BT 40
- olejové chlazení vřetena
- Řetězový dopravník třísek se zásobníkem na třísky
- elektrické ruční kolečko
- Olejový skimmer
- automatické centrální mazání
- Pistole k vyplachování – chladicí kapalina
- oplachovací systém třísek
- Výměník tepla pro skříňový rozvaděč
- Teleskopický kryt osy
- rozhraní RS-232
- Rozhraní USB
- Čtečka karet CF
- zcela uzavřený pracovní prostor
- pracovní osvětlení
- 3barevný světelný signál
- oběhový systém chladicí kapaliny
- nastavitelné nohy stroje
- ovládací nástroj
- provozní návod
rozměry stolu | 1.100x550 mm |
zatižitelnost stolu | 800 kg |
vzdálenost hlava vřetena - horní strana stolu | 150 - 700 mm |
vzdálenost středu vřetena - sloup | 520 mm |
dráha pojezdu - osa X | 1.000 mm |
dráha pojezdu - osa Y | 550 mm |
dráha pojezdu - osa Z | 550 mm |
Vodicí dráha | Roller |
otáčky vřetena | 10.000 1/min |
upnutí vřetena | BT 40 |
točivý moment, konstantní | 45 Nm |
ložiska vřetena | 7012 x 4 |
Pohon vřetena řemenový převod | Riemenantrieb |
dotahovací čep | MAS407 |
rychlý chod v ose X-/ Y | 36.000 mm/min |
rychlý chod v ose Z | 15.000 mm/min |
pracovní posuv - osa X | 10.000 mm/min |
pracovní posuv - osa Y | 10.000 mm/min |
pracovní posuv - osa Z | 10.000 mm/min |
Typ nosiče nástrojů | Doppelarm |
počet nástrojových míst | 24 ks |
volba nástroje | Memory random |
velikost nástroje Ø x délka (max.) | 80x350 mm |
hmotnost nástrojů (max.) | 7 kg |
doba potřebná pro výměnu nástroje, nástroj / nástroj | 1,8 s |
doba potřebná pro výměnu nástroje, upnutí / upnutí | 3,9 s |
přesnost opakování | ± 0,003 mm |
přesnost nastavování polohy | ± 0,005 mm |
hlavní pohon, konstantní zatížení | 9 kW |
celkový příkon | 15 kVA |
napětí | 400 V |
síťová frekvence | 50 Hz |
rozměry | 2,62x2,2x2,7 m |
hmotnost | 5.100 kg |
