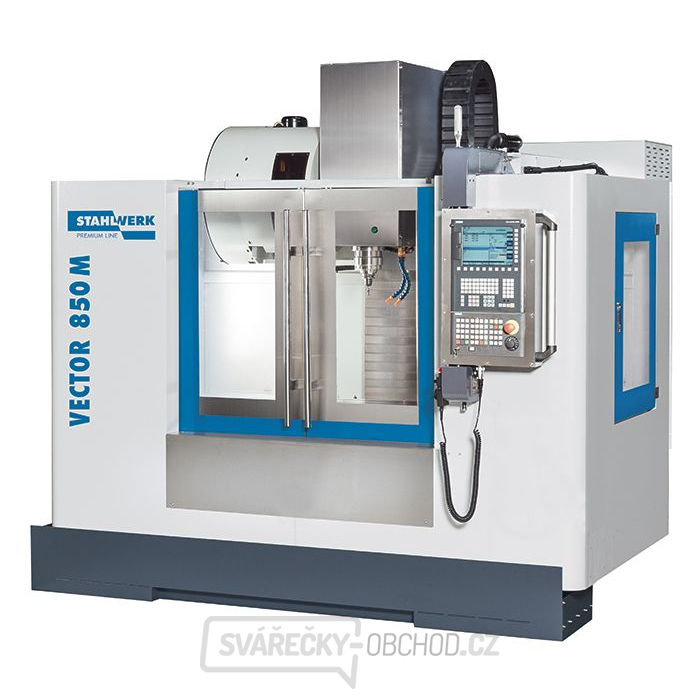

CNC Obráběcí centrum Vector 850M

Popis produktu

Nejdůležitější novinky

• výkonné vřeteno BT 40 s rychlostí až 10.000 1/min
• stabilní konstrukce stroje se zvláště nízko umístěným těžištěm a designem šetřícím místo
• Řízení Siemens 828D se ShopMill a pohony Siemens zajistí optimální procesní spolehlivost a efektivní programování

konstrukce stroje

• během konstrukce bylo dbáno na prostorově úsporný design
• kuličková vřetena 30 mm zajišťují stabilní vedení stolu a umožňují s digitálním pohonovým paketem vysoký točivý moment
• série Vector je vybavena lineárními vedeními v osách X, Y a Z pro vysokou přesnost umožněnou velmi nízkým klidovým třením

vřeteno

• Vícekrát uložené vřeteno zajistí dobré uchycení a odvod vzniklých sil při třískovém obrábění
• vřeteno BT 40 s dvojitým upnutím nástroje pro zvláště pevné dosednutí upnutého nástroje ve vřetenu
• 30barové vnitřní chlazení se postará o moderní kvalitu třískového obrábění

měnič nástrojů

• dvojramenný měnič s 24 nástrojovými stanicemi zajišťuje dostatečnou flexibilitu a kapacitu v běžné výrobě
• čas výměny od 1,8 sec. od nástroje k nástroji a 3,9 sec. od upnutí k upnutí zvyšují čistý čas chodu vřetena a tím i výstup stroje

Řízení Siemens Sinumerik 828D

• Vrcholný specialista pro náročné frézování

• kompaktní, robustní a bezúdržbová obslužná tabule CNC
• pohodlné zadávání programu a parametrů pomocí klávesnice QWERTY
• 100 nastavitelných posuvů nulových bodů
• Synchronní akce a rychlé vyvolání nápovědy
• Siemens Sinumerik 828 D
• nejvyšší přesnost obrábění
• inteligentní kinematické transformace pro obrábění válcových obrobků a ve vychýlených rovinách obrobku
• Technologický balíček SINUMERIK MDynamics s novou funkcí Advanced Surface: perfektní povrchy obrobků a nejkratší doby opracování při výrobě tvarových konstrukčních dílů
• Vynikající funkce a výkonnostní data CNC a funkce Siemens Sinumerik 828D
• ShopMill: nejkratší doba programování při výrobě jednotlivých dílů a malých sérií
• programGUIDE: nejkratší doba opracování a maximální flexibilita při výrobě dílů velkých sérií
• jedinečné spektrum technologických cyklů – od obrábění nejrůznějších kontur při frézování s rozpoznáváním zbytkového materiálu až po procesní měření
• Animated Elements: jedinečná podpora obsluhy a programování se sekvencemi pohyblivých obrázků
• nejmodernější přenos dat pomocí USB flash disku, CF karty a sítě (ethernet)
• Easy Message: maximální dostupnost strojů díky sledování procesu prostřednictvím textových zpráv (SMS)
• Technologický balíček SINUMERIK MDynamics s Advanced Surface pro tvorbu tvarových konstrukčních dílů
• Zrychlení s omezením cukání
• dynamické servořízení
• 4osá simultánní interpolace (X, Y, Z, kruhová osa)
• Lineární, kruhová a šroubovicová interpolace
• Řezání závitů bez vyrovnávacího sklíčidla a frézování závitů
• orientované zablokování vřetena
• Přepínání palce / metrická soustava
• Koncept FRAME pro individuální úpravu souřadnic, rotací, měřítek a odrazů

Standardní výbava:

• Ethernetschnittstelle (LAN)
• řídící systém Siemens 828D s Shopmill
• Chlazení prostřednictvím vřetena 30 bar a dvojitý filtr
• 24-násobný dvojramenný měnič nástrojů
• Motor hlavního vřetena 9 kW
• Upnutí BT 40
• olejové chlazení vřetena
• Řetězový dopravník třísek se zásobníkem na třísky
• elektrické ruční kolečko
• Olejový skimmer
• automatické centrální mazání
• Pistole k vyplachování – chladicí kapalina
• oplachovací systém třísek
• Výměník tepla pro skříňový rozvaděč
• Teleskopický kryt osy
• rozhraní RS-232
• Rozhraní USB
• Čtečka karet CF
• zcela uzavřený pracovní prostor
• pracovní osvětlení
• 3barevný světelný signál
• oběhový systém chladicí kapaliny
• nastavitelné nohy stroje
• ovládací nástroj
• provozní návod

Technické parametry:
