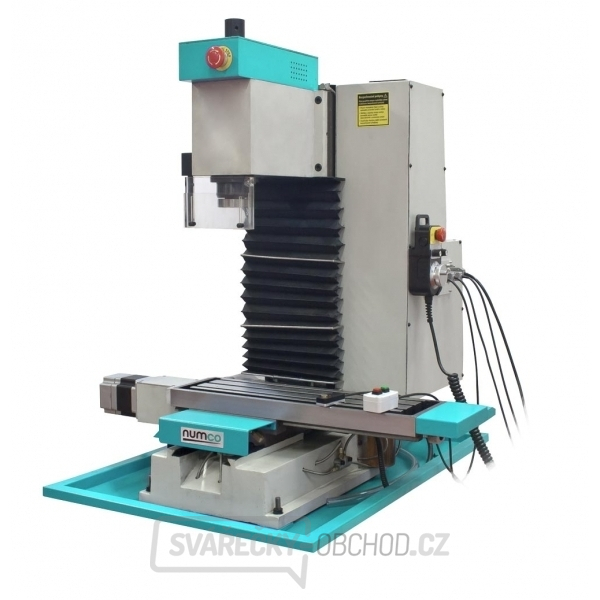

CNC frézka KX3

CNC frézka KX3 určená pro výrobu součástí menších rozměrů z železných i neželezných kovů v modelářských dílnách, školních zařízeních a menších firmách. Hlavní díly jsou odlitky, pohony všech os jsou s válcovanými kuličkovými šrouby spojeny pružnými spojkami. Všechny pracovní části strojů jsou pečlivě zakrytovány a připraveny pro práci s řeznou kapalinou. Frézka je řízena programem ARMOTE pomocí připojeného PC, které není součástí dodávky. Možno vybavit stroj čtvrtou řízenou osou, MPG ovladačem, senzorem pro měření výšky nástroje, pneumatickým upínáním nástrojů ISO20 nebo ISO30.

Ke všem CNC frézkám a CNC routerům ZDARMA dodáváme 2,5CAD/CAM software, který umožňuje jednoduché a rychlé programování:
Výplně ploch meandrem nebo offsetem
Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
Gravírování textu
Možnost tvorby vlastních SHP fontů
Podporu bodů (pro vrtání)
Výpočet doby obrábění
Funkce optimalizace strojních drah
Příchytové módy
Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
Jednoduché a přehledné ovládání
Možnost konfigurace výstupu do G-kódu


Technické parametry:
Rozměry pracovního stolu : 550 × 160 mm
Řídící systém : ARMOTE
Max. zatížení stolu : 30 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 12 mm
T-drážky | rozteč : 43 mm
Max. průměr stopkové frézy : 16 mm
Max. průměr vrtáku : 20 mm
Kužel vřetene : MK3
Rozsah posuvu - osa X : 280 mm
Pracovní posuv - osa X : 500 mm/min
Rychloposuv - osa X : 2000 mm/min
Rozsah posuvu - osa Y : 120 mm
Pracovní posuv - osa Y : 500 mm/min
Rychloposuv - osa Y : 2000 mm/min
Rozsah posuvu - osa Z : 270 mm
Pracovní posuv - osa Z : 500 mm/min
Rychloposuv - osa Z : 2000 mm/min
Otáčky : 100 – 5000 ot/min
Výkon vřetene : 1000 W
Vzdálenost vřeteno-stůl : 80 - 350 mm
Opakovatelná přesnost : ± 0.02 mm
Max. kroutící moment motoru : 5.5 Nm
Kroutící moment motoru - osa X : 4 Nm
Kroutící moment motoru - osa Y : 4 Nm
Kroutící moment motoru - osa Z : 6 Nm
Elektrické připojení : 230 V
Rozměry : 870 × 800 × 690 mm
Hmotnost : 220 kg

Voliltelné vybavení:
Čtvrtá osa
Průmyslové krytování
Průzorové krytování
Podstavec s úložným prostorem
Pneumatické upínání ISO20
