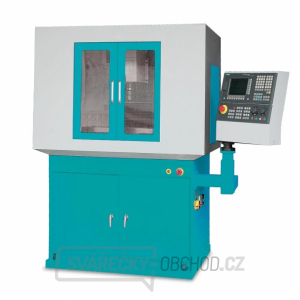

CNC frézka KX3A
CNC frézka určená pro výrobu součástí menších rozměrů z železných i neželezných kovů v modelářských dílnách, školních zařízeních a menších firmách.
- Hlavní díly jsou odlitky, pohony všech os jsou s kuličkovými šrouby spojeny pružnými spojkami.
- Všechny pracovní části strojů jsou pečlivě zakrytovány a připraveny pro práci s řeznou kapalinou.
- Frézka Numco Kx3A je vybavena řídícím systémem Siemens Sinumerik 808D ADVANCED, průmyslovým krytováním a osvětlením pracovního prostoru.
- MPG ruční ovladač pro usnadnění seřizovacích prací umožňuje rychlý výběr osy posuvu, velikost kroku, manuální najetí nástrojem k materiálu, atd.
- Senzor pro automatické měření délkové korekce nástroje zajišťuje obsluze jednoduché a přesné změření délky nástroje. Snadné uvolnění nástroje z vřetene umožňuje tak díky této sondě rychle změřit novou výšku/korekci nástroje. Sníží se tak prostoje a zefektivní se produktivita stroje.
- CAD/CAM software ZDARMA - pro rychlé a jednoduché programování.
- Výplně ploch meandrem nebo offsetem
- Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
- Gravírování textu
- Možnost tvorby vlastních SHP fontů
- Podporu bodů (pro vrtání)
- Výpočet doby obrábění
- Funkce optimalizace strojních drah
- Příchytové módy
- Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
- Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
- Jednoduché a přehledné ovládání
- Možnost konfigurace výstupu do G-kódu
- Pneumatické upínání ISO20
- Senzor výšky nástroje
Řídící systém: SINUMERIK 808D ADVANCED
Elektrické připojení: 400 V
Vřeteno
Kroutící moment motoru: 5,5 Nm
Výkon vřetene: 1 kW
Kužel vřetene: MK3
Otáčky: 100 – 5000 ot/min
Průměr frézy
Max. průměr nožové hlavy: 16 mm
Max. průměr stopkové frézy: 20 mm
Přesnost obrábění
Opakovatelná přesnost: ± 0,01 mm
Přesnost polohování: ± 0,01 mm
Rozsah posuvů
Rozsah posuvu - osa X: 280 mm
Rozsah posuvu - osa Y: 140 mm
Rozsah posuvu - osa Z: 270 mm
Pracovní posuv
Pracovní posuv - osa X: 500 mm/min
Pracovní posuv - osa Y: 500 mm/min
Pracovní posuv - osa Z: 500 mm/min
Rychloposuv
Rychloposuv - osa X: 2000 mm/min
Rychloposuv - osa Y: 2000 mm/min
Rychloposuv - osa Z: 2000 mm/min
Pohony os: Servo motory
Kroutící moment motoru
Kroutící moment motoru - osa X: 4 Nm
Kroutící moment motoru - osa Y: 4 Nm
Kroutící moment motoru - osa Z: 6 Nm
Pracovní stůl
Vzdálenost vřeteno - pracovní stůl: 80 – 350 mm
Vzdálenost vřeteno - kryt osy Z: 200 mm
Rozměry pracovního stolu: 550 × 160 mm
T-drážky | velikost drážky: 12 mm
T-drážky | počet: 3
T-drážky | rozteč: 40 mm
Max. zatížení stolu: 30 kg
Rozměry
Rozměry (š × v × h): 1280 × 2000 × 1000 mm
Hmotnost: 490 kg
