Popis produktu

London 2400 ACDC je malý, kompaktní svářecí zdroj se stejnosměrným i střídavým výstupem. Umožňuje svařovat hliník střídavým proudem metodou TIG AC, stejnosměrným proudem metodou TIG DC (ocel, nerez, ...) a ruční svařování obalenou elektrodou. Spolehlivé bezkontaktní HF zapalování a digitální nastavení všech svařovacích parametrů pro snadné zvládnutí všech svarů. Přenosné zařízení o hmotnosti pouze 11 kg!!

Z profesionálních zdrojů přináší řada svářecích zdrojů SIWM funkci JOB-List. Zdroje umožňují ukládat nastavené parametry svařování do jednoho d 9-ti JOBů a později je vyvolat při opakované práci.

Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.

Vlastnosti a funkce:

  • Svařování TIG elektronickým HF zapálením
  • Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
  • Nastavitelné vyvážení střídavého proudu
  • TIG impulsní svařování
    • Minimalizace vnášeného tepla u tenkých materiálů.
    • Modelace svaru bez přídavného materiálu.
  • 2taktní/4taktní režim
  • Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
  • Nastavitelný náběh/doběh proudu
  • Nastavitelné předfuk plynu/dofuk plynu
  • Ruční svařování obalenou elektrodou
    • Nastavitelný proud a doba horkého startu
    • Nastavitelné Arcforce
    • Funkce Antistick
  • Plynem chlazené
  • Lehké přenosné provedení
  • Síťový kabel 3 m se zástrčkou 16 A s ochranným kontaktem
  • Připojení na síť 1x230 V/16 A
  • Tolerance síťového napětí +15 %/-15 %
  • Funkce JOB SAVE - uložení až 9 svařovacích programů

Pohled na ovládací panel

Ovládací panel SIWM London 2400 ACDC

Parametry ovládacího panelu

  1. Indikátory jednotek
  2. Impulsní svařování TIG
  3. Druh provozu - 2taktní/4taktní
  4. Metody svařování - MMA / TIG
  5. Indikátor napájení
  6. Indikátor přehřátí
  7. JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacích parametrů
  8. Svařovací proud střídavý AC / stejnosměrný DC
  9. Enkodér
  10. Pokročilé funkce pro ruční svařování obalenou elektrodou
  11. Parametry TIG svařování
Programovací paramentry svařování TIG
Parametry svařování TIG London 2400 ACDC
Pozice Parametr svařování Popis
1 Předfuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
2 Startovací proud Absolutní hodnota 10 A - 100 A.
3 Náběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
4 Svařovací proud

MMA: 10 A - 170 A / TIG AC/DC: 10 A - 200 A
5 Pulzní proud Procentuální hodnota svařovacího proudu.
6 Šířka pulzu 10% - 90%
7 Pulsní frekvence 1 Hz - 200 Hz
8 Doběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
9 Proud koncového kráteru Absolutní hodnota 10 A - 100 A.
10 Dofuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
11 Frekvence AC Absolutní hodnota 50 Hz - 200 Hz (krok 1 Hz)
12 Balance AC Absolutní hodnota 10 % - 30 % (krok 1 Hz).

Pulzování TIG

Konvenční pulzování

Diagram pro konvenční pulzování TIG.Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.

Vysokorychlostní pulzování

Vysokorychlostní pulzování TIG.

Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.

Ruční svařování obalenou elektrodou

Funkce HOTSTART

Průběh proudu s funkcí HOTSTART

Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.

Nastavitelné funkce:
a) - doba trvání HOTSTART proudu
b) - úroveň HOTSTART proudu

Funkce ARCFORCE

Ukázka funkce ARCFORCE
Během svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usandňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.

Rozsah dodávky:

Svářecí zdroj VECTOR London 2400 ACDC
Svářecí kabely

Hořák TIG SR 17 4 m
Zemnící kabel 2,5 m 10-25 s gumovým plášťěm
Elektrodový kabel 2,5 m 10-25 s gumovým plášťěm
Příslušenství TIG

1x Plynová hadice
2x Kleština SR 17/18/26 1,6 L=50 mm
2x Kleština SR 17/18/26 2,4 L=50 mm
2x Domeček kleštiny SR 17/18/26 1,6 mm
2x Domeček kleštiny SR 17/18/26 2,4 mm
4x Keramická hubice SR 17/18/26 č. 4/5/6/7
1x Kryt elektrody SR 17/18/26 dlouhý
1x Kryt elektrody SR 17/18/26 krátký

Ukázka svarů hliníku:

Ukázka svarů hliníku se zdroji SIWM ACDC.

Technické parametry:

Vstupní napětí 50/60 Hz: 1x230 (+/-15%) V
Jištění: 16 A
Napětí na prázdno: 60 V
Rozsah svařovacího proudu: TIG: 10 - 200 A / MMA: 10 - 170 A
Zatěžovatel 100% (při 40°C) (?): TIG: 125 A / MMA: 85 A
Zatěžovatel 25% (při 40°C) (?): MMA: 170 A
Zatěžovatel 40% (při 40°C): TIG: 200 A
Krytí: IP 21 S
Rozměry DxŠxV: 380 x 160 x 320 mm
Hmotnost: 11 kg
Rozměr připojení svař. kabelů: 10-25

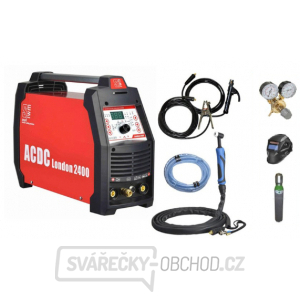

Set obsahuje:
  • 1x Kukla samostmívací KOWAX KWX3 (1/1/1/2)
  • 1x Redukční ventil
  • 1x Plná Tlaková láhev ARGON 8L
  • 1x VECTOR London 2400 ACDC + svařovací kabely + hořák TIG
