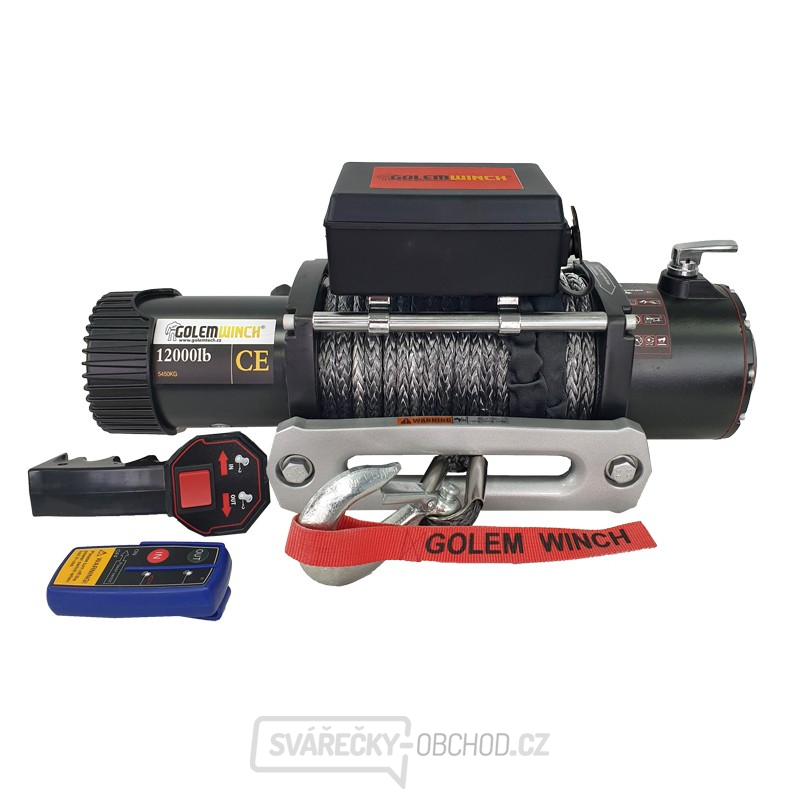

Elektrický naviják Golemwinch 5.4 tun SYNTETIK

Odlehčená verze navijáku se syntetickým lanem. V této verzi je místo klasických rolen v balení speciální hliníkový průvlak.

Elektrický naviják Golemwinch s tažnou silou 12000 lb (5,4 t) je nejoblíbenější a nejprodávanější model navijáku, používaný pro odtahovky, větší offroad vozidla, stahování dřeva v lese apod. Elektrický naviják má CE certifikát a je na něj poskytována záruka 2 roky.

Jedná se o nový model elektrického navijáku Golemwinch. Zásluhou neustálého vývoje je naviják ještě spolehlivější a odolnější. Hlavní výhodou je vylepšená automatická brzda, která je umístěna přímo na hřídeli motoru. Nová je i konstrukce převodovky a uložení bubnu. Díky tomu je provoz tohoto navijáku velice tichý. Relé s elektronikou může být umístěno pomocí úchytek na motoru navijáku, na bubnu, nebo mimo naviják, např. v motorovém prostoru. Pro Vaši bezpečnost doporučujeme použít proudový odpojovač.

POPIS VÝROBKU

  • max. tažná síla 5400 kg
  • vhodné pro off-road
  • syntetické lano snižuje hmotnost před nápravou
  • varianta 12 V
  • dálkové i kabelové ovládání
  • kvalitní ocelová planetová převodovka
  • splňuje normu ČSN EN 14492-1 (STK)
  • CE Certifikát

OBSAH BALENÍ

  • naviják 12000 lb
  • ovládací box (volně umístitelný)
  • propojovací kabely ovl. boxu
  • napájecí kabely (2 m)
  • hliníkový průvlak lana
  • syntetické lano (navinuté)
  • ocelový hák + popruh
  • dálkové i kabelové ovládání
  • montážní materiál / šrouby
  • kladka 8 t
  • český návod k obsluze

TECHNICKÁ SPECIFIKACE

Typ: Golemwinch 12000 SYNTETIK

Jmenovitá tažná síla: 5400 kg (12000 lb)

Motor: 5 kW (6,6 hp)

Napájecí napětí: 12 V DC

Převodovka: 3-stupňová planetová (ocel)

Spojka: ozubený věnec (ocel)

Brzda: samostatná samosvorná (ocel)

Převod 265:1

Velikost bubnu: 64 x 224 mm

Lano: l = 24 m / ∅ 12 mm (syntetické)

Ovládání: dálkové i lanové

Rozteč šroubů: 254 x 114 mm

Celkové rozměry: 535 x 160 x 222 mm

Hmotnost: 30 kg

ZÁVISLOST POČTU VRSTEV NAVINUTÉHO LANA NA MAX. TAŽNOU SÍLU NAVIJÁKU

vrstva lana

1

2

3

4

jmenovitá tažná síla (kg)

5450

4700

4050

3492

navinutí na bubnu (m)

4,8

12

21

28



PŘEHLED RYCHLOSTI NAVÍJENÍ / VELIKOST ELEKTRICKÉHO PROUDOVÉHO ODBĚRU (první vrstva lana)

zatížení lana (kg)

0

908

1815

2725

4090

4315

rychlost lana (m/min)

12,0

5,1

3,6

2,8

2,3

1,7

elektrický proud (ampér)

75

150

220

295

370

430
