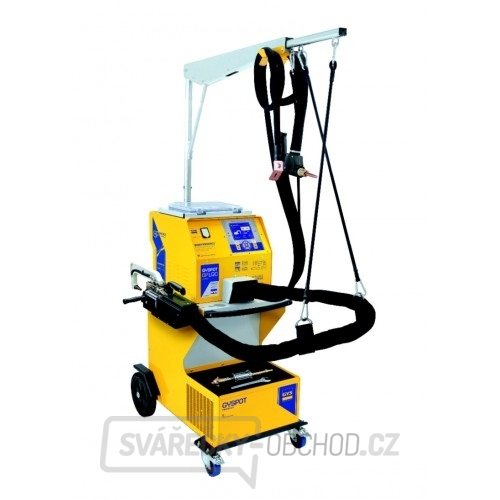

Spotovačka-bodovací stroj GYS GYSPOT INVERTER BP-LQC-s7 (3x400V)
Spotovací přístroj (spotter) od GYSU splňuje požadavky pro svařování vysokopevnostních ocelí (UHSS / bor oceli), s 550 daN elektrod síly a 12 000 Amps maximálního svařovacího proudu, poskytuje více možností přístupu ke karoserii. Automatické nastavení svařovacích parametrů v EASY režim umožňuje velmi snadné použití tohoto stroje. Ideální svařovací zařízením s transformátorovou pistolí / bodovacími kleštěmi pro každou autokarosárnu, která opravuje i karosérie posledních modelů automobilů. Vysoce kvalitní bodové svařování lze provádět i na karosériích z ultra pevných ocelových plechů (např. Mild, HSS/HLE, VHSS/THLE, UHSS/UHLE, ZstE, Usibor, TRIP apod.) s různou tvrdostí, včetně extrémně tvrdých ocelí (Boron), při konstrukci nejnovějších karosérií používané nové oceli vyžadují odlišné svařovací parametry a samozřejmě také vyšší přítlačnou sílu (až přes 500 daN), vyšší svařovací proud (zpravidla vyšší než 12 000 A) a vodní chlazení, problém nepředstavují ani některé kombinace plechů a rovněž různé povrchové vrstvy plechů.
Kompaktní, velmi lehké transformátorové C-kleště ve standardním vybavení se otevírají až na 80 mm, což zajišťuje nekomplikovaný přístup do všech oblastí svařování, rozevření se ovládá jednoduchým stiskem tlačítka automatický systém chlazení, kapalinou chlazený středně frekvenční transformátor je integrovaný do C-kleští, možnost dlouhé činnosti díky efektivnímu chlazení velký svařovací proud až 13 000 A, digitální zobrazení aktuálního svařovacího proudu, varovný tón při poklesu jmenovitých hodnot, konstantní kontrola svařovacího proudu nízká spotřeba proudu
vysoký přítlak elektrod: max. 550 daN / 8 bar, kontrola přítlaku elektrod, digitální zobrazení aktuálního přítlaku elektrod, varovný tón při poklesu přítlaku elektrod.
7 volitelných režimů:
STANDARD MODE/standardní režim - přístroj určuje svařovací parametry podle síly/tloušťky plechu a druhu plechu,
MANUAL MODE/ruční režim - obsluha si může zvolit svařovací proud, svařovací čas a přítlak elektrod,
MULTI MODE/víceúčelový režim - přístroj automaticky vypočítává optimální hodnoty pro zvolené plech, zvolí se tloušťka plechu a druh materiálu,
GYSSTEEL MODE/měření tvrdosti zařízením GYSTEEL - měření tvrdosti oceli prováděné pomocí přístroje GYSTEEL Vision lze vložit přímo do menu s cílem určit druh oceli, zařízení pak určí parametry svařování,
AUTO MODE/automatický režim - automatické rozpoznání druhu plechu, tloušťky plechu, existenci elastického materiálu nebo izolačního materiálu mezi plechy,
CAR MANUFACTURER MODE/režim výrobce vozidla - umožňuje vyvolat předem uložené opravárenské manuály/instrukce výrobců vozidel, přístroj pak automaticky nastavuje svařovací parametry,
ENERGY MODE/energetický režim - umožňuje provedení bodových svárů s předem zvoleným vložením energie, obsluha zadá svařovací proud (A) a energii (kWs), tento režim není určený pro opravy, ale slouží k provádění testů automobilovými výrobci nebo zkušebnami,
Výhody:
Lehký a lze snadno ovládat
Jednostranná pistole kabelem: bodové kladivo svařování, nýtovačka, kruhové svařování, uhlíkové zmenšování
Držák kabelu s teleskopickým ramenem
Ovládání displeje 6 '
Velký přehledný displej
Dálkové ovládání na svorku
Automatická detekce špatného připojení k síti a špatné síťové napětí
Vysoký svařovací proud
Digitální displej skutečné aktuální hodnoty
Zvuk upozornění, pokud je svařovací proud příliš nízký - konstantní proudové řízení
Kontrola síly elektrody
Digitální displej
Kapalinou chlazená ramena až dolů
Zvuk upozornění, pokud aktuální upínací síla je příliš nízká
EASY MODE umožňuje svařování bez zadání parametrů ve stroji
Uživatelsky přívětivé: Velký displej (6 "), s intuitivními nabídkami
Uložení uživatelských svařovacích parametrů
Záznam na SD kartu charakteristik každého bodového svaru
Obnova na jakémkoliv PC zpráv uložených na SD kartě
Technické parametry:
Napájení Jištění Max.svařovací proud Napětí Uo Oboustranné bodování klešti Jednostranné bodování pistolí Přítlak kleští/elektrod Kabel ke kleštím/pistoli (dl.) Díťový kabel (dl.) Tlak přiváděného vzduchu Průtok chladicí kapaliny Pracovní teplota Teplota skladovaní Krytí Rozměry Hmotnost |
3 x 400 V 32 A 13 000 A při 8 bar 16 V 3 + 3 + 3 mm 1,5 + 3 mm 100 - 550 daN 2,5 m 8 m max. 8 bar 2 l/min + 5°C až + 45°C - 25°C až + 70°C IP21 650 x 800 x 2050 mm 160 kg |
