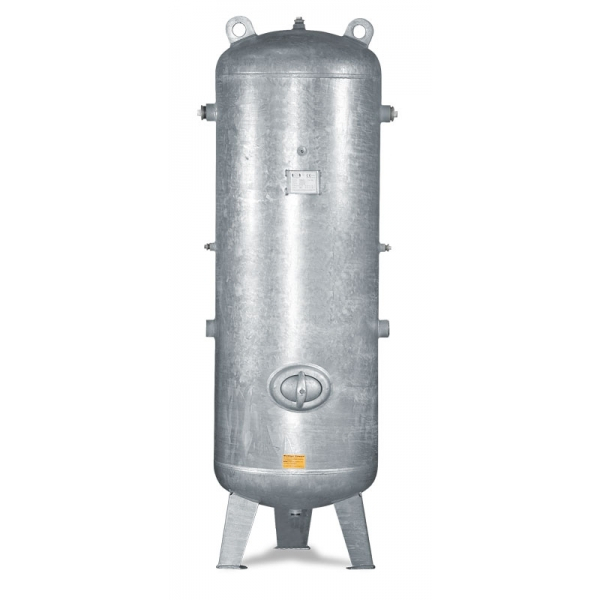

Stojící tlaková nádoba DB VZ 150/16 V

Stojící tlaková nádoba Aircraft DB VZ 150/16 V je profesionální zásobník stlačeného vzduchu s objemem 150 litrů a maximálním provozním tlakem 16 bar. Je určena pro použití v kompresorových stanicích, dílnách a průmyslových rozvodech stlačeného vzduchu, kde pomáhá vytvářet potřebnou zásobu vzduchu a vyrovnávat krátkodobé výkyvy odběru.

Nádoba je vyrobena ve vertikálním provedení, které umožňuje využít dostupný prostor na podlaze bez nutnosti umisťovat dlouhý horizontální zásobník. Vnitřní i vnější povrch je opatřen žárovým pozinkováním, které poskytuje ochranu proti korozi a přispívá k odolnosti nádoby při dlouhodobém používání v rozvodech stlačeného vzduchu.

Aircraft DB VZ 150/16 V je vybavena připravenými závitovými přípojkami pro napojení potrubí a montáž provozních a bezpečnostních armatur. Součástí konstrukce je také kontrolní otvor umožňující přístup do vnitřního prostoru nádoby. Výrobek je dodáván bez armatur a umožňuje sestavení odpovídajícího příslušenství podle konkrétních požadavků kompresorové soustavy.

Zásobník stlačeného vzduchu pro kompresorové systémy

Tlaková nádoba Aircraft DB VZ 150/16 V slouží jako zásobník vzduchu dodávaného kompresorem. Její objem 150 litrů pomáhá vyrovnávat rozdíly mezi okamžitou výrobou a spotřebou stlačeného vzduchu, zejména při krátkých odběrových špičkách.

Při provozu pneumatického nářadí, ofukovacích pracovišť nebo zařízení s přerušovanou spotřebou může vzdušník pomáhat omezovat rychlé kolísání tlaku v rozvodu. Dostatečná zásoba vzduchu zároveň přispívá k omezení příliš častého spínání kompresoru, pokud je kompresorová soustava správně navržena.

Maximální provozní tlak 16 bar umožňuje použití také v tlakových systémech s vyššími požadavky na pracovní tlak. Skutečný provozní tlak celé soustavy musí vždy odpovídat nejnižší přípustné tlakové hodnotě všech připojených komponent.

Vertikální konstrukce šetří místo

Stojící provedení nádoby je praktické v kompresorovnách, technických místnostech i dílnách, kde je nutné účelně využít dostupnou podlahovou plochu. Oproti ležícímu vzdušníku s podobným objemem zabírá vertikální uspořádání menší půdorysný prostor.

Samostatná konstrukce umožňuje začlenění nádoby do rozvodů stlačeného vzduchu bez nutnosti jejího pevného spojení s tělesem kompresorové jednotky. Při návrhu instalace je však nutné zajistit vhodné umístění, stabilitu a přístup ke kontrolnímu otvoru i připojovacím armaturám.

Oboustranné žárové pozinkování proti korozi

Vnitřní i vnější povrch tlakové nádoby Aircraft DB VZ 150/16 V je opatřen žárovým pozinkováním. Zinková povrchová vrstva pomáhá chránit ocelový materiál před korozí způsobenou vlhkostí a prostředím, ve kterém je nádoba provozována.

Ochrana vnitřního povrchu je důležitá zejména proto, že při stlačování a ochlazování vzduchu může docházet ke kondenzaci vodní páry. Žárové pozinkování omezuje působení vlhkosti na ocelový povrch nádoby, nenahrazuje však pravidelné odvádění kondenzátu ani případnou úpravu stlačeného vzduchu.

Připravené závitové přípojky pro montáž armatur

Nádoba je vybavena několika závitovými připojovacími místy různých velikostí. Toto uspořádání umožňuje navrhnout připojení přívodu a výstupu stlačeného vzduchu i instalaci potřebných provozních prvků.

K dispozici jsou přípojky o velikostech 1 1/2", 1 1/4", 1" a 1/2". Při sestavování kompresorové soustavy lze podle návrhu instalace doplnit vhodné ventily, manometr, bezpečnostní ventil a další nezbytné součásti.

Součástí nádoby je rovněž ruční kontrolní otvor, který usnadňuje přístup do jejího vnitřního prostoru při předepsaných kontrolách.

Hlavní výhody tlakové nádoby Aircraft DB VZ 150/16 V

• Objem 150 litrů – vytváří zásobu stlačeného vzduchu pro krátkodobé zvýšení odběru.
• Maximální provozní tlak 16 bar – umožňuje použití v odpovídajících vysokotlakých kompresorových soustavách.
• Vertikální provedení – pomáhá šetřit podlahovou plochu v dílnách a kompresorovnách.
• Vnější a vnitřní žárové pozinkování – chrání ocelový povrch nádoby proti korozi.
• Více závitových přípojek – umožňuje přizpůsobit napojení konkrétnímu rozvodu stlačeného vzduchu.
• Ruční kontrolní otvor – umožňuje přístup do vnitřního prostoru při kontrolách.
• Samostatné provedení bez armatur – umožňuje doplnění odpovídající výbavy podle požadavků instalace.

Obsah dodávky

Součástí dodávky je stojící tlaková nádoba Aircraft DB VZ 150/16 V s připravenými závitovými připojovacími místy a kontrolním otvorem. Vnitřní i vnější povrch nádoby je žárově pozinkován.

Provozní a bezpečnostní armatury nejsou součástí dodávky. Pro sestavení funkční tlakové soustavy je nutné doplnit vhodné armatury, zejména bezpečnostní ventil, manometr, uzavírací prvky a řešení odvádění kondenzátu podle konkrétní instalace.

Instalace a provoz tlakové nádoby

Aircraft DB VZ 150/16 V je určena pro odbornou instalaci do kompresorové soustavy. Při návrhu rozvodu je potřeba zohlednit provozní tlak, průtok stlačeného vzduchu, velikost potrubních přípojek a požadavky na bezpečnostní výbavu.

Vhodně zvolená tlaková nádoba pomáhá stabilizovat provoz soustavy, ale nenahrazuje dostatečný výkon kompresoru. Při dlouhodobém odběru je rozhodující skutečné množství vzduchu dodávané kompresorovou jednotkou.

Instalaci tlakové nádoby a bezpečnostních armatur musí provést odborně způsobilá osoba v souladu s dokumentací zařízení a platnými požadavky na provoz tlakových zařízení. Součástí řádného provozu jsou také předepsané kontroly nádoby a pravidelné odvádění kondenzátu.

Další velikosti a varianty najdete v kategorii tlakové nádoby ke kompresorům. Prohlédnout si můžete také další kompresorové vybavení značky Aircraft. S výběrem kompresoru a správnou velikostí vzdušníku vám pomůže poradenský článek Jak vybrat kompresor.

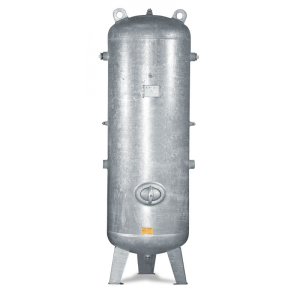

Další fotografie produktu
